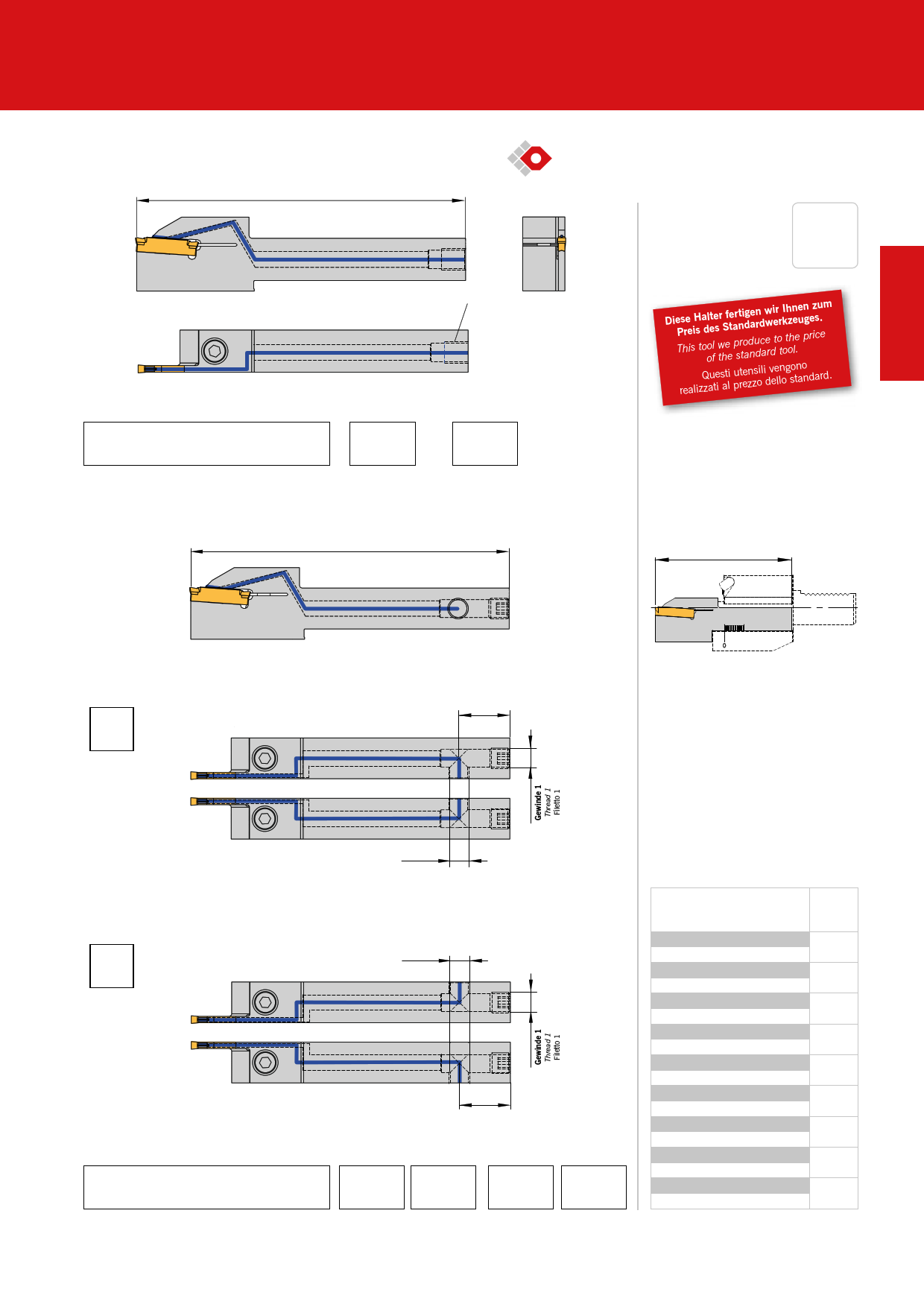

Anfrage Halter HSA-ACS1 mit Sonderabmessungen
Enquiry holder HSA-ACS1 with special dimensions
Richiesta utensili HSA-ACS1 con dimensioni speciali
SA
Monoblockhalter mit Innenkhlung ACS1 voLn hinten
Monoblock holder with through tool coolant access from the back
Utensile monoblocco con adduzione interna ACS1 posteriore
L
Aus Halter
From holder
Da utensile
Gewinde1
Thread1
Filetto1
Gewinde 1
Thread 1
Filetto 1
L
ARNO® SpecialDesign
mit ACS
with ACS
con ACS
DiePTrshereeaisilHsiztaoQzdoloauetflteseiwtrshaStefleietappursntrrttieeoadgzndnaezsundroidclaiwwedrvdeieterlorlntokIogthzohsonelte.naeuonnpgdreziascu.remd.
1
Monoblockhalter mit Innenkhlung ACS1 von der Seite
Monoblock holder with through tool coolant access from the side
Utensile monoblocco con adduzione interna ACS1 laterale
L
L
L
Ausfhrung S. – Das Gewinde 2 ist auf der gleichen Seite wie die Schneide
Design S. –
Versione S.
Thread 2 is on the same
– Filetto 2 sul medesimo
lsaitdoedaesll’tihnesecrutottinLg
edge
L4
BiPttleeaasneksreeluezcet:n:
Prego indicare:
Rechter Halter
Right-hand Holder
Utensile destro
Linker Halter
Left-hand Holder
Utensile sinistro
Gewinde 2
Thread 2
Filetto 2
Ausfhrung SG. – Das Gewinde 2 ist gegenber der Schneide
Design SG. – Thread 2 is on the opposite side of the cutting edge
Versione SG. – Filetto 2 sul lato opposto l’inserto
Gewinde 2
Thread 2
Filetto 2
BiPttleeaasneksreeluezcet:n:
Prego indicare:
Rechter Halter
Right-hand Holder
Utensile destro
L4
L4
L4
L4
Linker Halter
Left-hand Holder
Utensile sinistro
Aus Halter
From holder
Da utensile
L4
Gewinde 1
Thread 1
Filetto1
Gewinde 2
Thread 2
Filetto2
L4
Hinweis bei Verwendung auf
KMH-Werkzeugaufnahme (VDI) Form C
Remark by using the KMH holders
(VDI) Form C
Nota sull’utilizzo adattatori KMH
(VDI) Forma C
Beim Einsatz der Halter in VDI-Aufnahmen
Form C bitte die Gesamtlnge (L) nach folgender
Maximallnge festlegen:
When using VDI holders Form C, please set overall
length (L) by following maximum lengths:
Con l’utilizzo di adaddatori VDI forma C impostare la
lughezza totale (L) secondo la seguente tabella:
Designation
Articolo
L
HSA 1616L-SA2403-32-ACS1-..
HSA 1616R-SA2403-32-ACS1-..
92,0
HSA 1616L-SA2403-44-ACS1-..
HSA 1616R-SA2403-44-ACS1-..
99,0
HSA 2020L-SA2403-32-ACS1-..
HSA 2020R-SA2403-32-ACS1-..
96,0
HSA 2020L-SA2403-44-ACS1-..
HSA 2020R-SA2403-44-ACS1-..
103,0
HSA 2020L-SA3503-52-ACS1-..
HSA 2020R-SA3503-52-ACS1-..
113,0
HSA 2020L-SA3503-65-ACS1-..
HSA 2020R-SA3503-65-ACS1-..
119,0
L
HSA 2525L-SA2403-44-ACS1-..
115,5
HSA 2525R-SA2403-44-ACS1-..
HSA 2525L-SA3503-52-ACS1-..
HSA 2525R-SA3503-52-ACS1-..
128,0
HSA 2525L-SA3503-65-ACS1-..
HSA 2525R-SA3503-65-ACS1-..
134,0
Alle Angaben in mm / Dimensions in mm / Tutte le dimensioni in mm
