ARNO - инструментальные системы AMS и SIM 2016
Державки
для размещения заказа - info@arno-tools.ru

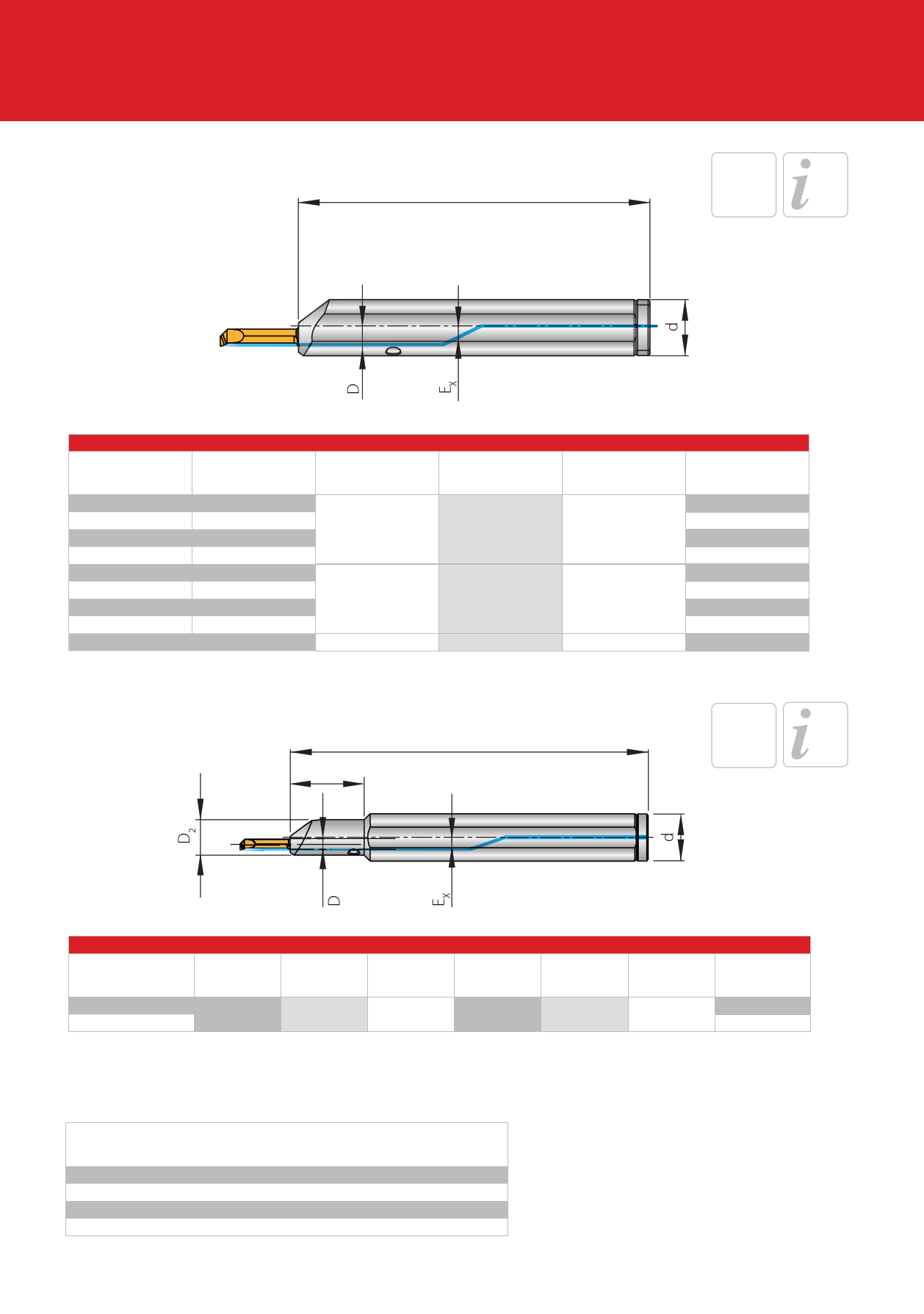

Державки стандартного исполнения
L
AMS
с
подводом
СОЖ
Страница
40 – 43
Показано правостороннее
исполнение
Артикул
HAMS 1204 R
HAMS 1204 L
HAMS 1206 R
HAMS 1206 L
HAMS 1606 R
HAMS 1606 L
HAMS 1608 R
HAMS 1608 L
HAMS 2010 R
Державки
D d L Ex PG 44
4
4
12 100 2,35
6
6
6
6
16 120 2,8
8
8
10 20 120 2,8
Указание: к этим державкам подходят все вставки со страниц с 10 по 32. Обращать внимание на размер «D»!!
z
z
z
z
z
z
z
z
z
Державки удлинённые
L2
L
с
подводом
СОЖ
Страница
40 – 43
Показано правостороннее
исполнение
Артикул
HAMS 1604 R
HAMS 1604 L
D D2
Державки
d
L
L2 EX
4 12 16 120 25 2,35
Указание: к этим державкам подходят все вставки со страниц с 10 по 32. Обращать внимание на размер «D»!!
PG 44
z
z
Запасные части
Державки
HAMS 1204 R/L / 1206 R/L
HAMS 1604 R/L
HAMS 1606 R/L / 1608 R/L
HAMS 2010 R
Все размеры указаны в мм
Винт
AS0043
AS0043
AS0044
AS0044
Уплотнительное кольцо
KVR12
KVR16
KVR16
KVR20
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | AMS & SIM 01/2016 33
