ARNO - инструментальные системы AMS и SIM 2016
для размещения заказа - info@arno-tools.ru

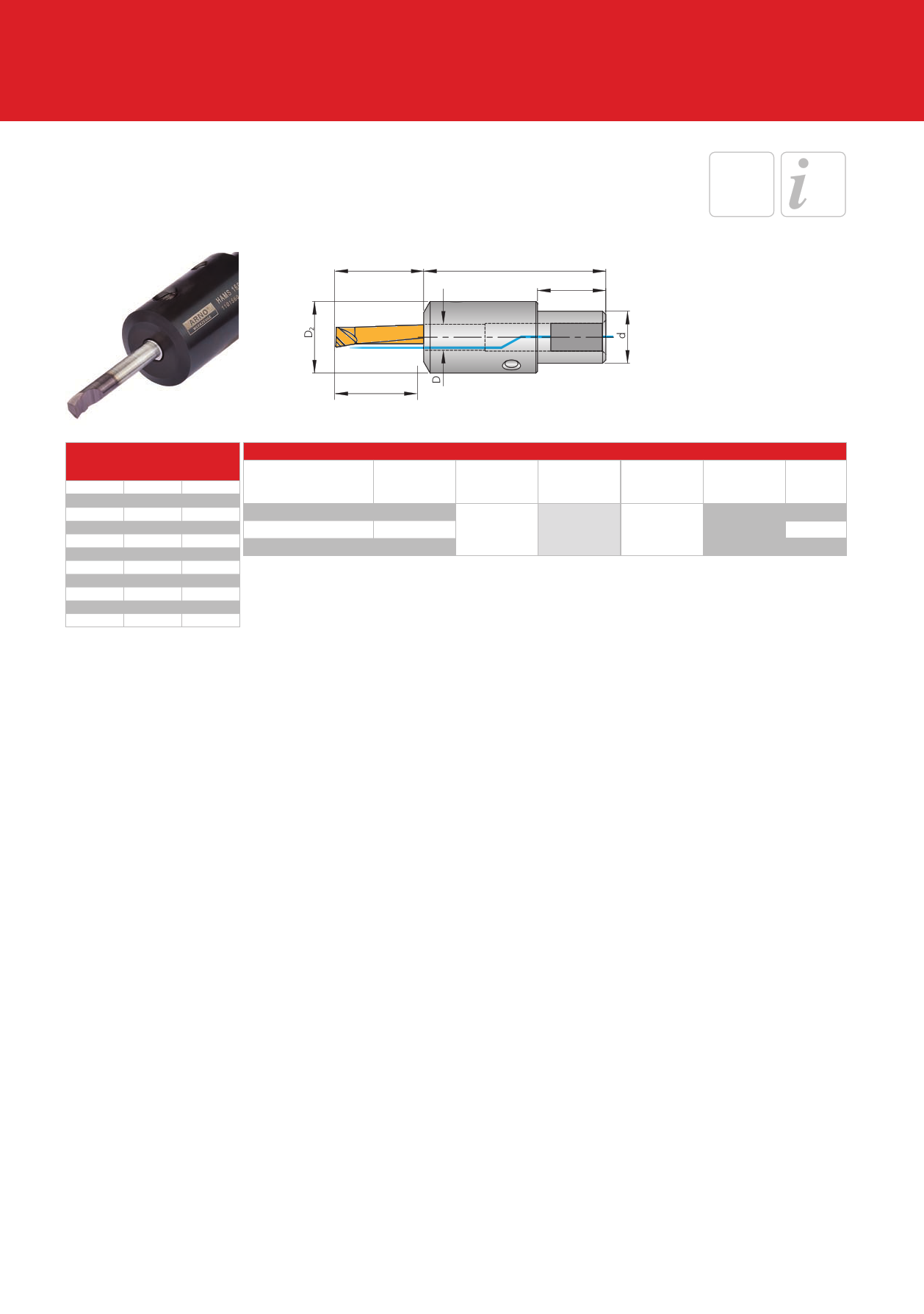

Державки - специальное исполнение
AMS
Адаптеры для расточных систем
L1
AKL
L
L2
с
подводом
СОЖ
Страница
40 – 43
AKL = Максимальная длина
режущей части (мм)
L1 = Длина на разжим (мм)
D = Диаметр хвостовика (мм)
Максимальная длина
режущей части
D AKL L1
4 7,5 10
4 10,0 12
4 15,0 17
4 20,0 22
6 10,0 12
6 18,0 20
6 20,0 22
6 30,0 32
8 10,0 12
8 25,0 27
Державки
Артикул
D d D2 L
HAMS 1604-AR
HAMS 1606-AR
HAMS 1608-AR
4
6 16 22 56
8
Указание: к этим державкам подходят все вставки со страниц с 10 по 32. Обращать внимание на размер «D»!!
L2
21
PG 44
z
z
z
Все размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | AMS & SIM 01/2016 37
