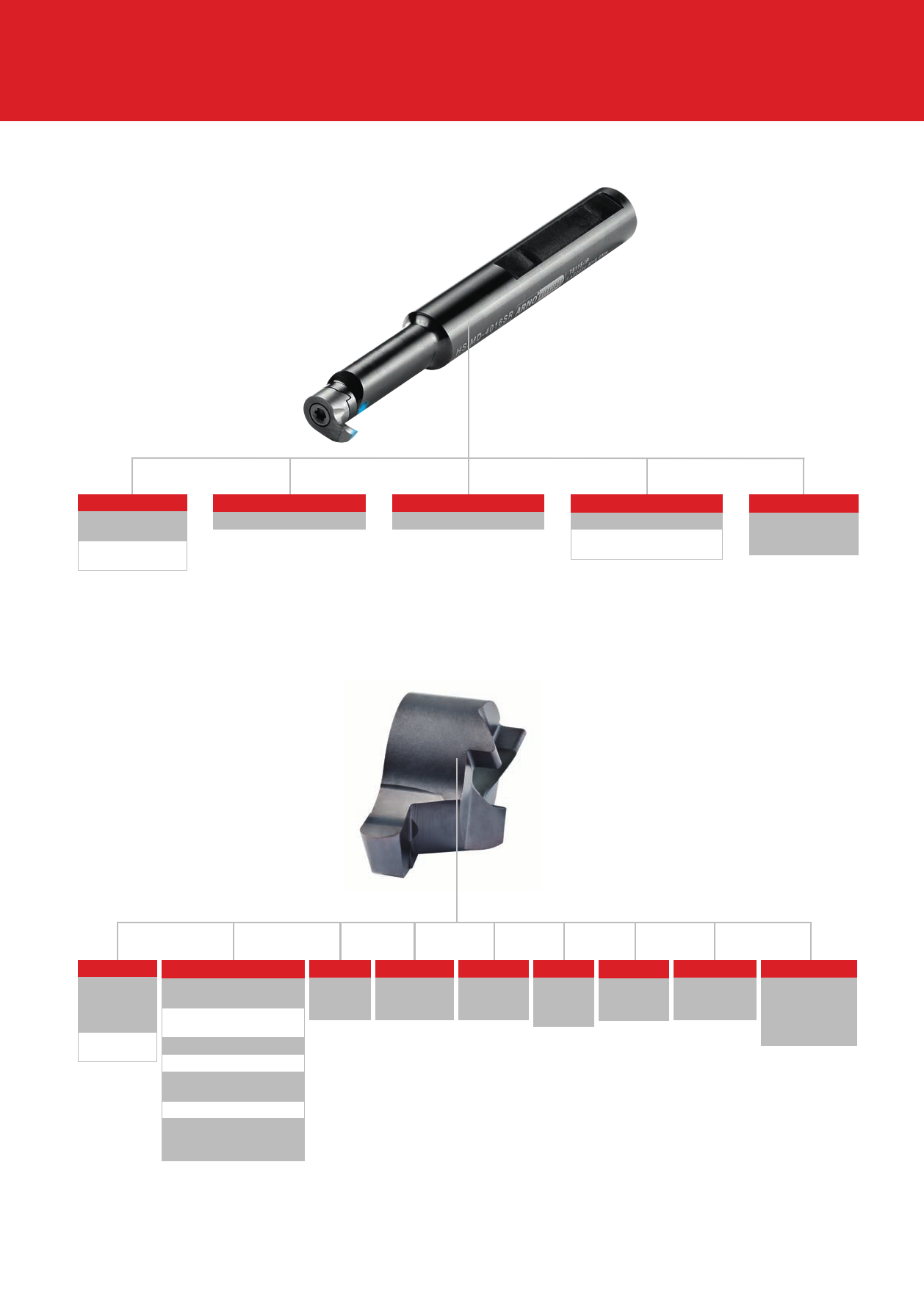

Система обозначений
Держатели
SIM
HSIMD
HSIM = Державки
SIM
D = Серия
(Z, A, B, C, D)
40
Вылет 40 мм
Пластины
16
Диаметр хвостовика 16 мм
S
Исполнение
S = Стальное, в остальных
случаях твердосплавное
R
Исполнение
R = Правое
L = Левое
SIM097A
SIM097
Применяемая
сменная
пластина
A = Серия
(Z, A, B, C, D)
V
V = Обработка радиусных
канавок
K = Копировальное
точение
F =Обработки фаски
G = Резьба
VF = Обработка канавок и
фасок
R30 = Обратное точение
071-164 =
Обработка канавок под
стопорные кольца 471/472
20
Ширина
канавки
EB = 2 мм
30
Глубина
канавки
ET = 3 мм
01
Угловой
радиус
R = 0,1 мм
W
Поверх-
ность
витой
стружки
R/L
Исполнение
R = Правое
L = Левое
AP
ARNO®-
Область
применения
5020
Материал
режущего
инструмента
(ISO-
классификация)
