Рекомендации по применению
SIM

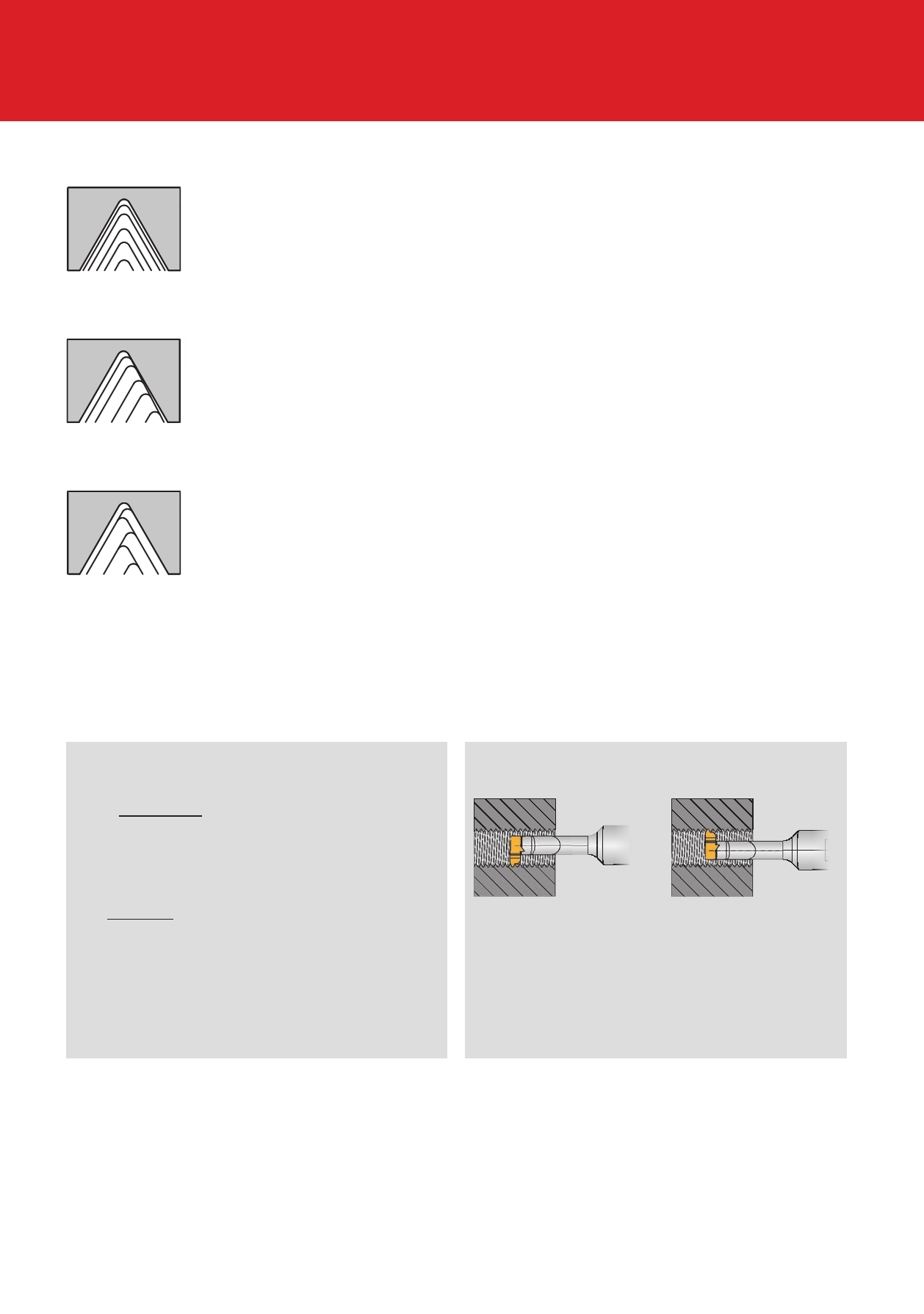

Нарезание резьбы
Радиальное врезание
Радиальное врезание в вертикальном направлении по отношению к оси вращения – самый
простой и распространенный способ нарезания резьбы. Стружка формируется обеими сторонами
зуба, за счет чего обеспечивается равномерный износ. Способ наиболее предпочтителен для
резьбы с мелким шагом (до 2 мм) и для материалов, образующих мелкосекционную стружку, а
также для склонных к холодному упрочнению и нержавеющих сталей.
Одностороннее боковое врезание
Одностороннее боковое врезание под углом 3–50 градусов к поверхности профиля.
Предпочтителен для станков с ЧПУ. При этом методе возможен хороший контроль процесса
стружкообразования, процесс похож на обычное точение, поэтому особенно подходит для
обработки внутренней резьбы и материалов, образующих сливную стружку. Применяется для
резьбы с шагом более 2 мм.
Двустороннее боковое врезание
Двустороннее боковое врезание вдоль обеих боковых поверхностей профиля. Повышение
стойкости инструмента за счет равномерного износа боковых поверхностей профиля на обеих
режущих кромках. Применяется в особенности для обработки резьбы с большим шагом от 4 мм на
станках ЧПУ с встроенным автоциклом.
Расчет угла наклона резьбы
= P (мм) x 18,23
D (мм)
Пример расчета для резьбы M10, шаг 1,5 мм:
= 1,5 мм
9,03 мм
x 18,23 = 3,03°
угол наклона
резьбы
= Угол наклона резьбы (0)
P = Шаг (мм)
D = Средний размер резьбы (мм)
ISO – Внутренняя резьба
Дежавка и пластины в
правостороннем исполнении
Державка и пластины в
левостороннем исполнении
Все размеры указаны в мм
