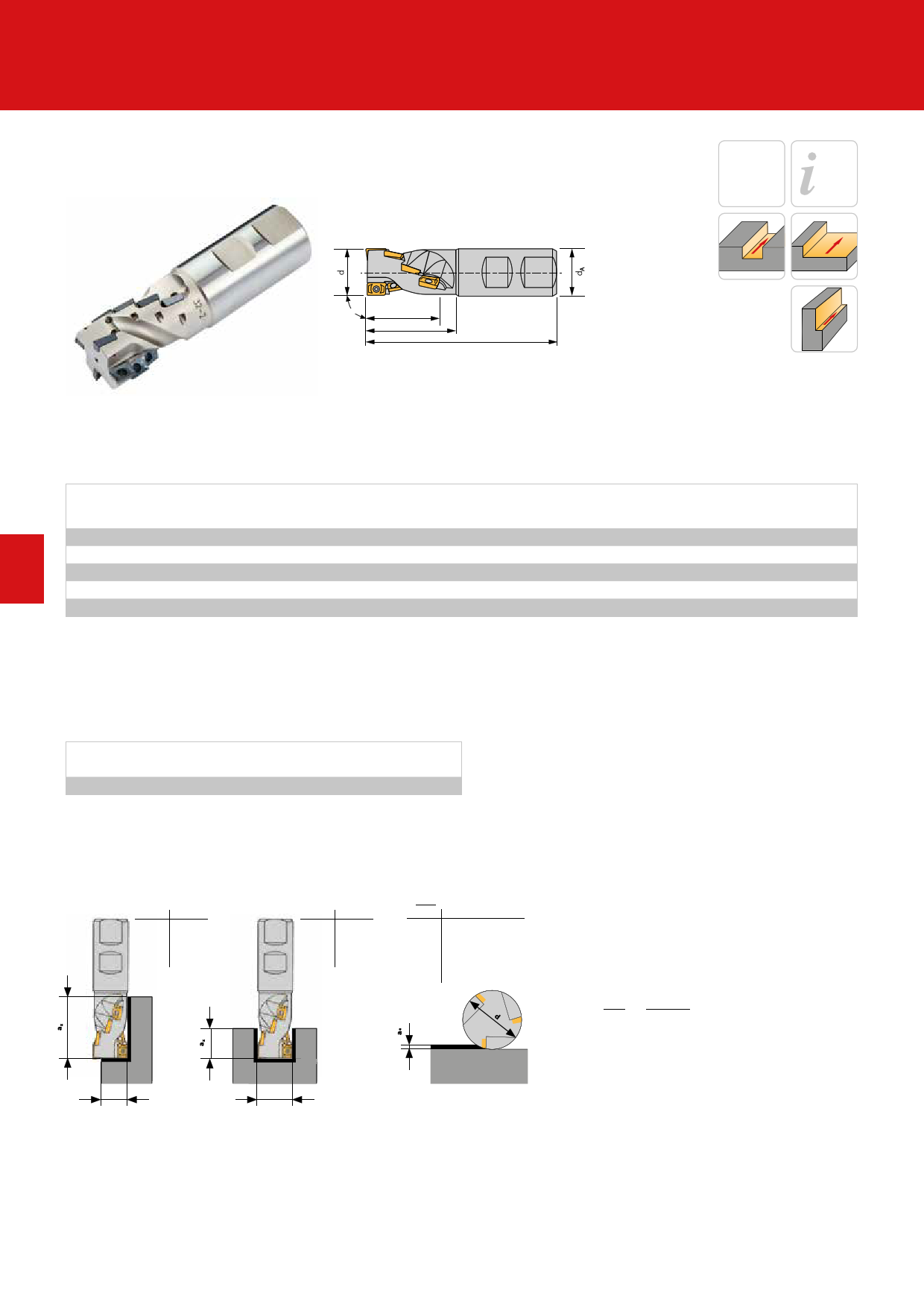

ARNO - каталог фрезерование 2015
Корпусы фрез
90ESS. ..P10
для размещения заказа - info@arno-tools.ru
ARNO® ISO-Ф резы
с каналами СОЖ
Страница
128–149
90° l1
l2
l
Концевая черновая фреза
Показано правостороннее исполнение
4
Концевая фреза
90ESS.020R.P10
90ESS.025R.P10
90ESS.032R.P10
90ESS.032/3R.P10
90ESS.040R.P10
K = Коэффициент прямой подачи
z = Количество пластин
n = Число рядов зубьев
d dA l l1 l2 K z n
20 20 86 28 35
1
4
1
25 25 100 36 45
2
8
2
32 32 120 45 55 2 12 3
32 32 120 45 55 3 15 3
40 32 130 54 65 2 14 4
Сменная пластина
AP.. 1003…
AP.. 1003…
AP.. 1003…
AP.. 1003…
AP.. 1003…
Запасные части
Артикул
90ESS. ..R.P10
Зажимной винт
SS 1225
Отвертка
T 5108
Контурное
фрезерование
90ESS.. R.P10
d
20
25
32
40
az
22
30
37
44
Обработка пазов
90ESS.. R.P10
d
20
25
32
40
az
14
18
23
27
ae ae
Внимание: подача зависит от ширины обработки!
ae
Скорректированная подача
D
0,1 2,2 x fz
0,2 1,4 x fz
0,5 1,0 x fz
0,7 0,8 x fz
1,0 0,7 x fz
d
Пример коррекции подачи fz (средняя толщина стружки)
Заданные значения:
Диаметр фрезы
Глубина резания
Заданная подача
D = 20 мм
ae = 4 мм
fz = 0,15 мм/зуб
Пример:
ae
D
=
4 мм
20 мм
= 0,2
Vc = 1,4 x fc = Корректировка подачи согласно таблице на стр. 133
Скорректированная подача:
Vc = 1,4 x 0,15 = 0,21 мм подача на зуб
102
ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования
info@arno-tools.ru
www.arno-tools.ru
Размеры указаны в мм
