ARNO - каталог фрезерование 2015
Корпусы фрез
ACME40…
для размещения заказа - info@arno-tools.ru
ls
ARNO® ISO-Ф резы
с каналами СОЖ
Страница
128–149
aP
l
Резьбовой наконечник
Показано правостороннее исполнение
4

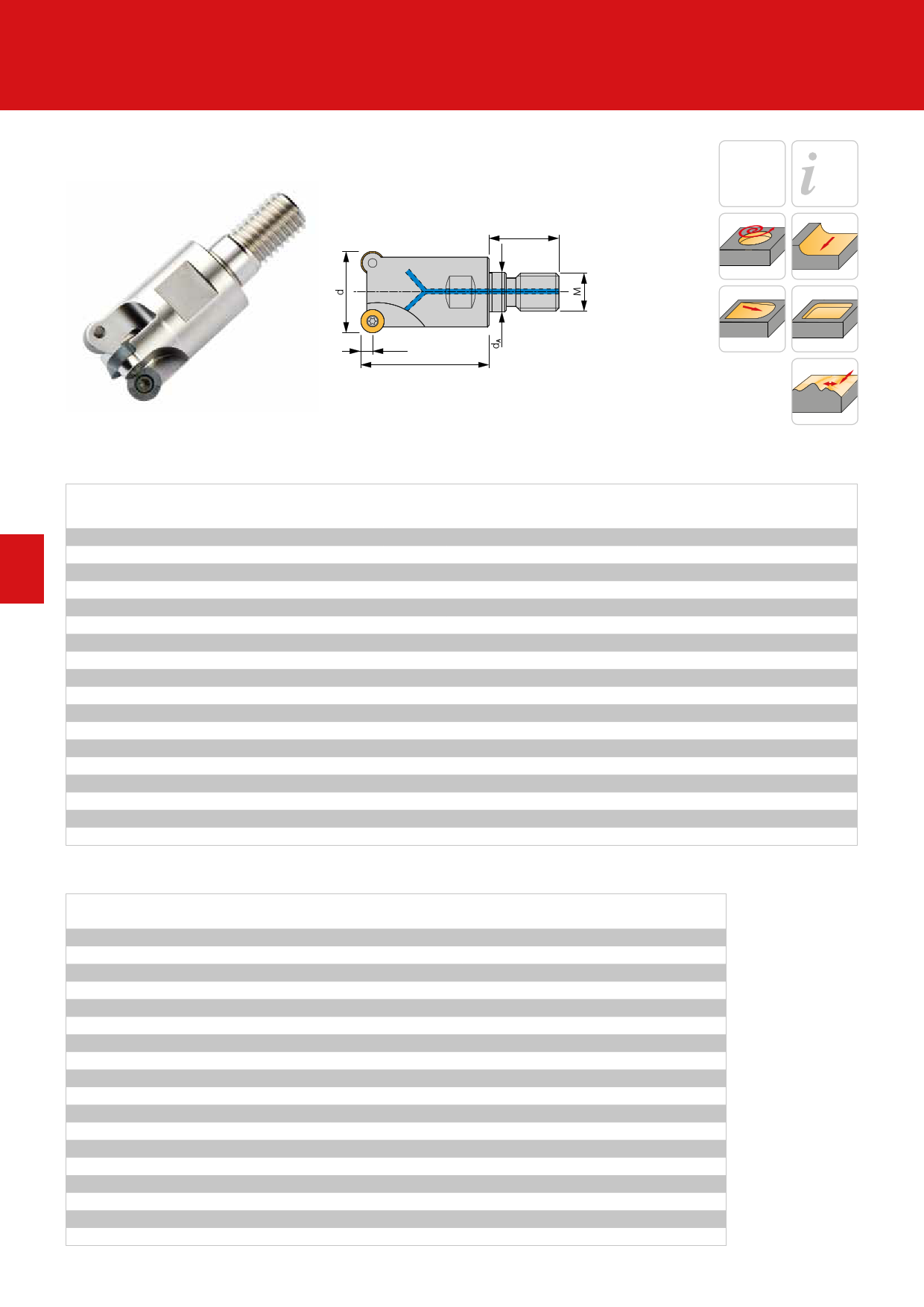

Фреза с круглыми пластинами
ACME40.02.10.D05
ACME40.05.20.D05
ACME40.02.12.D07
ACME40.02.15.D07
ACME40.03.15.D07
ACME40.04.20.D07
ACME40.05.25.D07
ACME40.05.30.D07
ACME40.02.20.D10
ACME40.02.25.D10
ACME40.03.25.D10
ACME40.04.30.D10
ACME40.04.35.D10
ACME40.05.42.D10
ACME40.02.24.D12
ACME40.03.35.D12
ACME40.04.42.D12
ACME40.02.32.D16
Запасные части
d l M dA lS ap z
10 18 M6 6,5 14,5 2,5 2
20 30 M10 10,5 20,0 2,5 5
12 18 M6 6,5 14,5 3,5
2
15 23 M8 8,5 17,5 3,5
2
15 23 M8 8,5 17,5 3,5
3
20 30 M10 10,5 20,0 3,5
4
25 35 M12 12,5 22,0 3,5
5
30 43 M16 17,0 24,0 3,5
5
20 30 M10 10,5 20,0 5,0
2
25 35 M12 12,5 22,0 5,0
2
25 35 M12 12,5 22,0 5,0
3
30 43 M16 17,0 24,0 5,0
4
35 43 M16 17,0 24,0 5,0
4
42 43 M16 17,0 24,0 5,0
5
24 35 M12 12,5 22,0 6,0
2
35 43 M16 17,0 24,0 6,0 3
42 43 M16 17,0 24,0 6,0 4
32 43 M16 17,0 24,0 8,0 2
Примечание: данные по удлинителям см. на стр. 125 -126
Артикул
Зажимной винт
Зажим
Зажимной винт
ACME40.02.10.D05
ACME40.05.20.D05
ACME40.02.12.D07
ACME40.02.15.D07
ACME40.03.15.D07
ACME40.04.20.D07
ACME40.05.25.D07
ACME40.05.30.D07
ACME40.02.20.D10
ACME40.02.25.D10
ACME40.03.25.D10
ACME40.04.30.D10
ACME40.04.35.D10
ACME40.05.42.D10
ACME40.02.24.D12
ACME40.03.35.D12
ACME40.04.42.D12
ACME40.02.32.D16
SS 1218
SS 1218
SS 2530
SS 2530
SS 2530
SS 2530
SS 2530
SS 2530
SS 3500
SS 3500
SS 3500
SS 3500
SS 3500
SS 3500
SS 3500
SS 3500
SS 3500
7822114
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
CVB 45
-
-
-
-
-
-
-
-
-
-
-
-
-
-
CVB 35
CVB 35
CVB 35
-
110
ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования
info@arno-tools.ru
www.arno-tools.ru
Отвертка
T 5106
T 5106
T 5107
T 5107
T 5107
T 5107
T 5107
T 5107
T 5115
T 5115
T 5115
T 5115
T 5115
T 5115
T 5115
T 5115
T 5115
T 5120
Сменная пластина
RD.. 0501
RD.. 0501
RD.. 07T1
RD.. 0702
RD.. 0702
RD.. 0702
RD.. 0702
RD.. 0702
RD.. 1003
RD.. 1003
RD.. 1003
RD.. 1003
RD.. 1003
RD.. 1003
RD.. 12T3
RD.. 12T3
RD.. 12T3
RD.. 1604
z = Количество пластин
Размеры указаны в мм
