Рекомендации по применению
ARNO® Duo-Mill

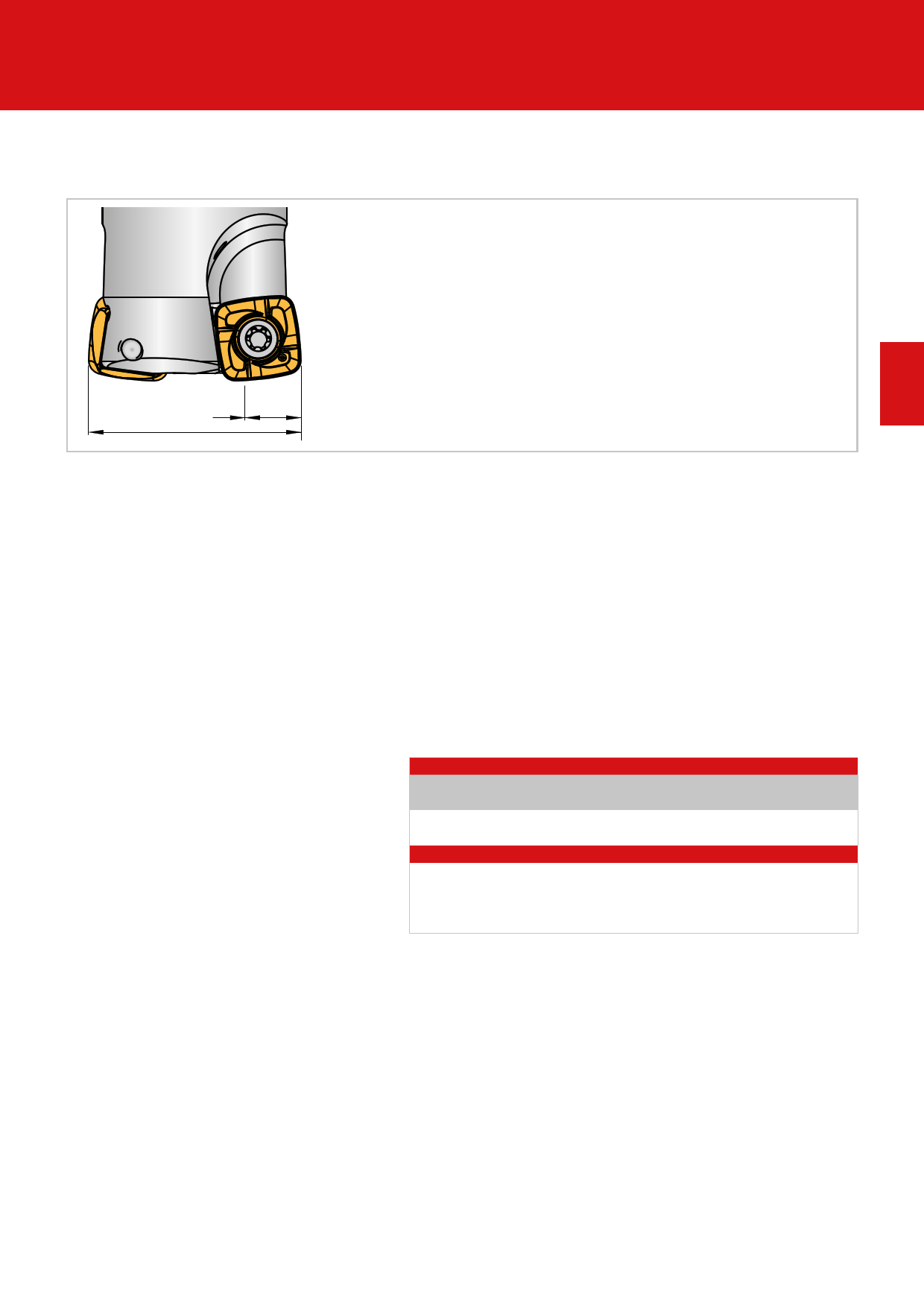

HFC - фрезерование. Расчёт ширины фрезерования
при высокопроизводительном фрезеровании плоскости.
d1-2B =
Ширина фрезерования X [mm]
X
d1
B
Пример расчёта
Duo-Mill -10 –
Фреза D80:
Диаметр
d1 = 25mm–160mm
B = 7,6mm
80mm-(27,6mm) = 64,8mm
Пример расчёта
Duo-Mill -15 –
Фреза D80:
Диаметр
d1 = 25mm–160mm
B = 11,00mm
80mm-(211,00mm) = 58mm
Преимущества
высокопроизводительного фрезерования
• Большой объём материала, удаляемый за единицу
времени. Низкие нагрузки.
• Максимальная стабильность процесса в условиях
прерывистого резания благодаря надёжной
фиксации пластины.
• Сниженные нагрузки на шпиндельный узел
оборудования. Основная составляющая силы
резания направлена вдоль оси шпинделя.
Радиальная составляющая минимизирована.
2
Пример использования FDC: Предпочтительней использовать
минимально возможный вылет инструмента.
Твёрдость материала
Подача на зуб (fz)
Скорость резания (vc)
1000 N/mm2
0,12mm – 0,18mm
100m/min
Хвостовики SK50
Закрепление в оправку Weldon
Закрепление в цанговый патрон
Хвостовики SK40
Закрепление в оправку Weldon
Закрепление в цанговый патрон
максимальная глубина резания (ap)=4mm
максимальная глубина резания (ap)=4mm
максимальная глубина резания (ap)=2mm
максимальная глубина резания (ap)=4mm
Информация:
Представленные данные носят
рекомендательный характер. Данные могут
быть скорректированы в зависимости от многих
условий:
• мощность привода оборудования;
• состояние шпинделя и инструментальной
оснастки;
• вылет инструмента;
• жёсткость заготовки и жёсткость её
закрепления;
• стабильность компонентов системы СПИД.
Размеры указаны в мм
