ARNO - каталог фрезерование 2015
Корпусы фрез
90EA. ..P16
для размещения заказа - info@arno-tools.ru
dA
ARNO® ISO-Ф резы
с каналами СОЖ
Страница
128–149
d1

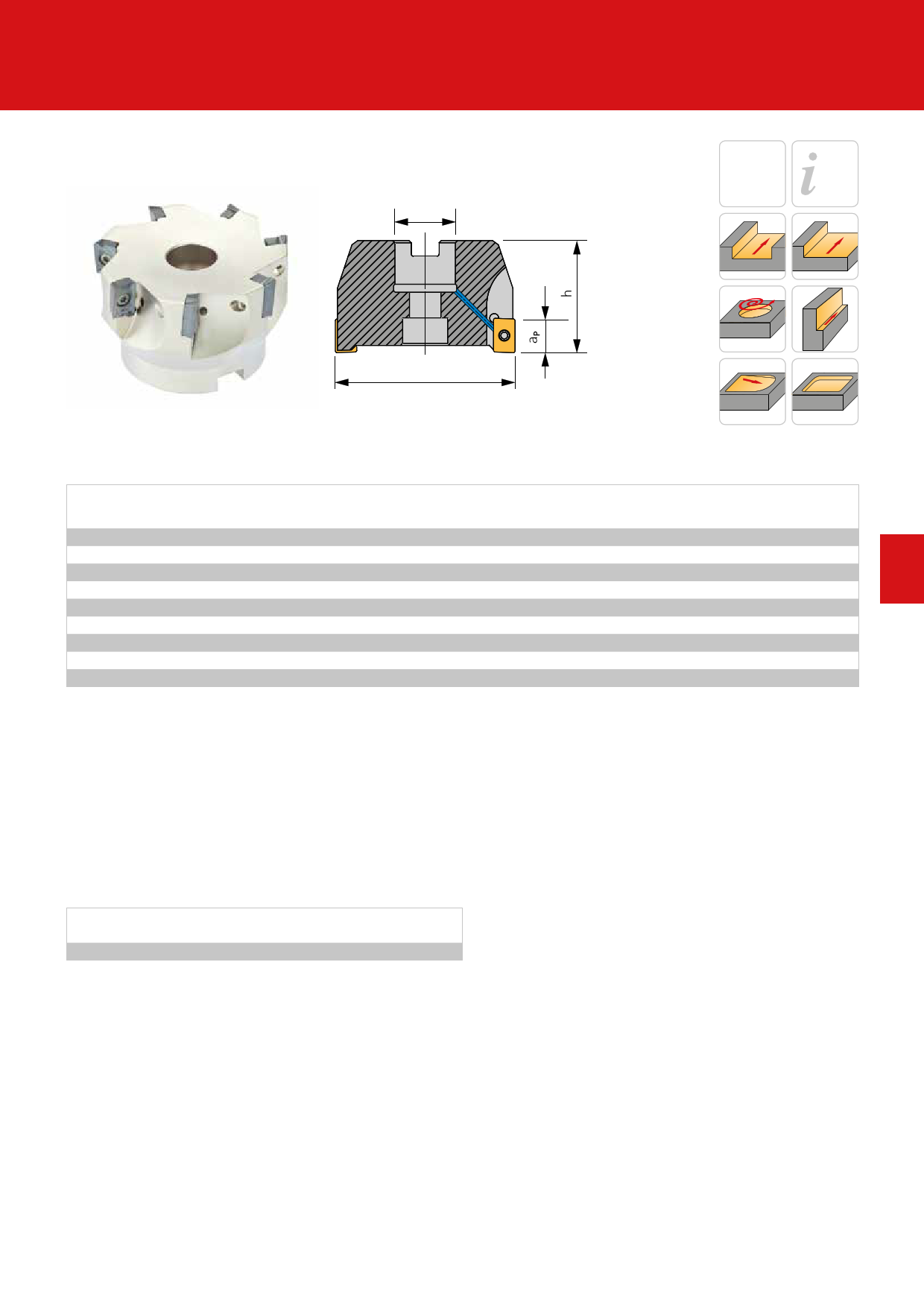

Фреза для обработки уступов
Показано правостороннее исполнение
Торцевая фреза
90EA.040RI.P16
90EA.050RI.P16
90EA.063RI.P16
90EA.080RI.P16
90EA.100RI.P16
90EA.125RI.P16
90EA.160R.P16*
90EA.200R.P16*
90EA.250R.P16*
* без внутренней подачи СОЖ
z = Количество пластин
d1 dA h ap z Сменная пластина
40 16 40 15
4
50 22 40 15
5
63 22 40 15
6
80 27 50 15
7
100 32 50 15
8
125 40 63 15
9
160 40 63 15 10
200 60 63 15 13
250 60 63 15 16
AP.. 1604…
AP.. 1604…
AP.. 1604…
AP.. 1604…
AP.. 1604…
AP.. 1604…
AP.. 1604…
AP.. 1604…
AP.. 1604…
4
Запасные части
Артикул
90EA. ..R.P16
Зажимной винт
SS 1240
Отвертка
T 5115
Размеры указаны в мм
ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования
info@arno-tools.ru
www.arno-tools.ru
89
