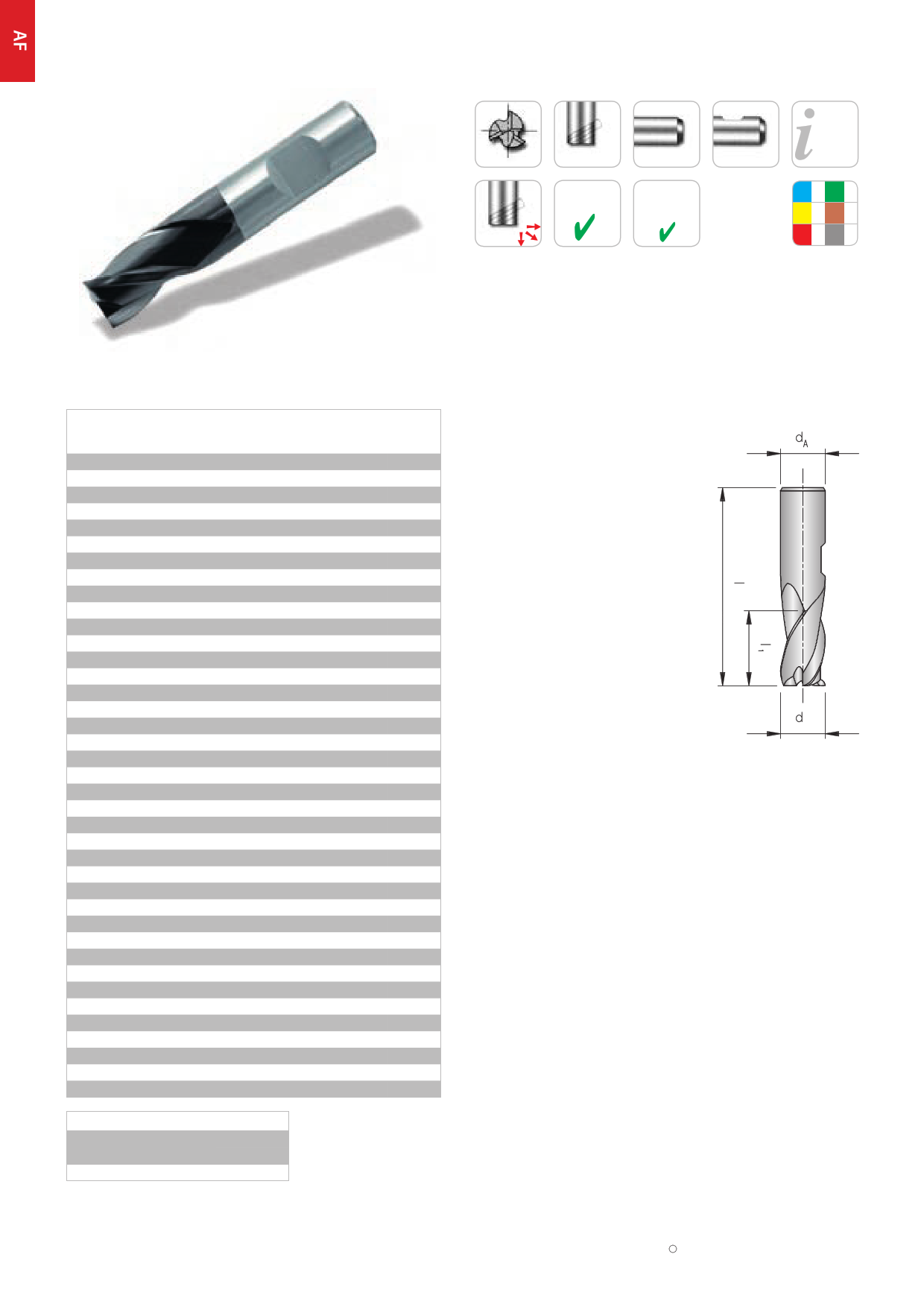

ARNO - каталог монолитный осевой инструмент 2013
Концевые монолитные
твердосплавные фрезы
3 зуба, ультракороткие
для размещения заказа - info@arno-tools.ru
Solid carbide-End mill
3 utes, extra short design
3 30 ° HA
TiAlN
Мелко-
зернистый
Ultra micro
granulation
Стр.Page
48 – 55
HB
P N
M S
K H
AF50135-... / AF60135-...
Хвостовик / Shank
DIN 6535HA / HB
AF50135-005*
AF50135-006*
AF50135-008*
AF50135-010*
AF50135-012*
AF50135-015*
AF50135-018*
AF60135-020
AF60135-025
AF60135-030
AF60135-035
AF60135-040
AF60135-045
AF60135-050
AF60135-055
AF60135-0575
AF60135-060
AF60135-065
AF60135-0675
AF60135-070
AF60135-075
AF60135-0775
AF60135-080
AF60135-085
AF60135-087
AF60135-090
AF60135-095
AF60135-097
AF60135-100
AF60135-105
AF60135-110
AF60135-115
AF60135-120
AF60135-130
AF60135-140
AF60135-150
AF60135-160
AF60135-180
AF60135-200
Допуск / Tolerance
Режущая часть / Mill
Хвостовик / Shank
d dA l1
l
0,5 3 1,5 38
0,6 3 1,5 38
0,8 3
2 38
1,0 3
2 38
1,2 3
2 38
1,5 3
2 38
1,8 3
2 38
2,0 6
4 35
2,5 6
5 36
3,0 6
5 36
3,5 6
6 37
4,0 6
7 38
4,5 6
8 38
5,0 6
8 39
5,5 6
8 39
5,75 6
8 39
6,0 6
8 39
6,5 8 10 42
6,75 8 10 42
7,0 8 10 42
7,5 8 11 43
7,75 8 10 42
8,0 8 11 43
8,5 10 13 50
8,7 10 11 48
9,0 10 11 48
9,5 10 13 50
9,7 10 11 48
10,0 10 13 50
10,5 12 15 55
11,0 12 15 55
11,5 12 15 55
12,0 12 15 55
13,0 14 15 58
14,0 14 15 58
15,0 16 18
62
16,0 16 18
62
18,0 18 20 70
20,0 20 22 75
0
-0,03
h6
36 ARNO®- Werkzeuge | Специальные цены
info@arno-tools.ru
www.arno-tools.ru
* Цилиндрический хвостовик по DIN 6535HA, без лыски (AF50135-005 до -018)
* Cylindrical shank to DIN 6535HA, no at. (AF50135-005 up to -018)
= Основное применение / Main application
= Допустимое применение / Suitable
Все размеры указаны в мм / Dimensions in mm
