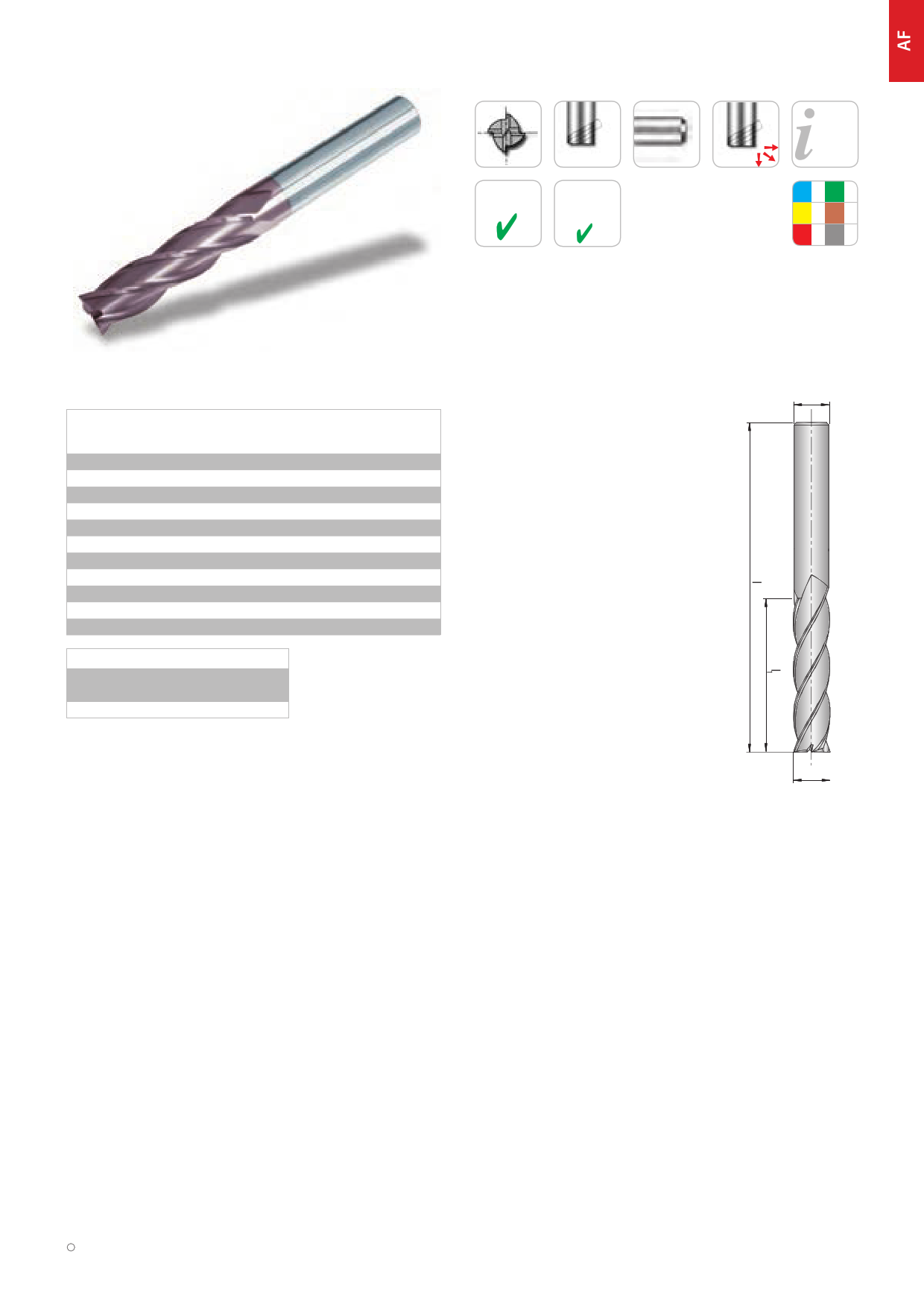

Концевые монолитные
твердосплавные фрезы
4 зуба, сверхдлинные
для размещения заказа - info@arno-tools.ru
Solid carbide-End mill
4 utes, extra long design
4
TiAlN
30 °
Мелко-
зернистый
Ultra micro
granulation
HA
Стр.Page
48 – 55
P N
M S
K H
AF50142-... X
Хвостовик / Shank
DIN 6535HA
AF50142-030X
AF50142-040X
AF50142-050X
AF50142-060X
AF50142-080X
AF50142-100X
AF50142-120X
AF50142-140X
AF50142-160X
AF50142-180X
AF50142-200X
Допуск / Tolerance
Режущая часть / Mill
Хвостовик / Shank
d dA
3,0 3
4,0 4
5,0 5
6,0 6
8,0 8
10,0 10
12,0 12
14,0 14
16,0 16
18,0 18
20,0 20
l1 l
20 60
20 60
25 75
30 75
30 75
40 100
45 100
45 100
45 100
45 100
45 100
0
-0,03
h6
dA
d
= Основное применение / Main application
= Допустимое применение / Suitable
Все размеры указаны в мм / Dimensions in mm
