ARNO - каталог обработка канавок и отрезка 2016. Страница 105

для размещения заказа - info@arno-tools.ru

Базовые державки и комплектующие

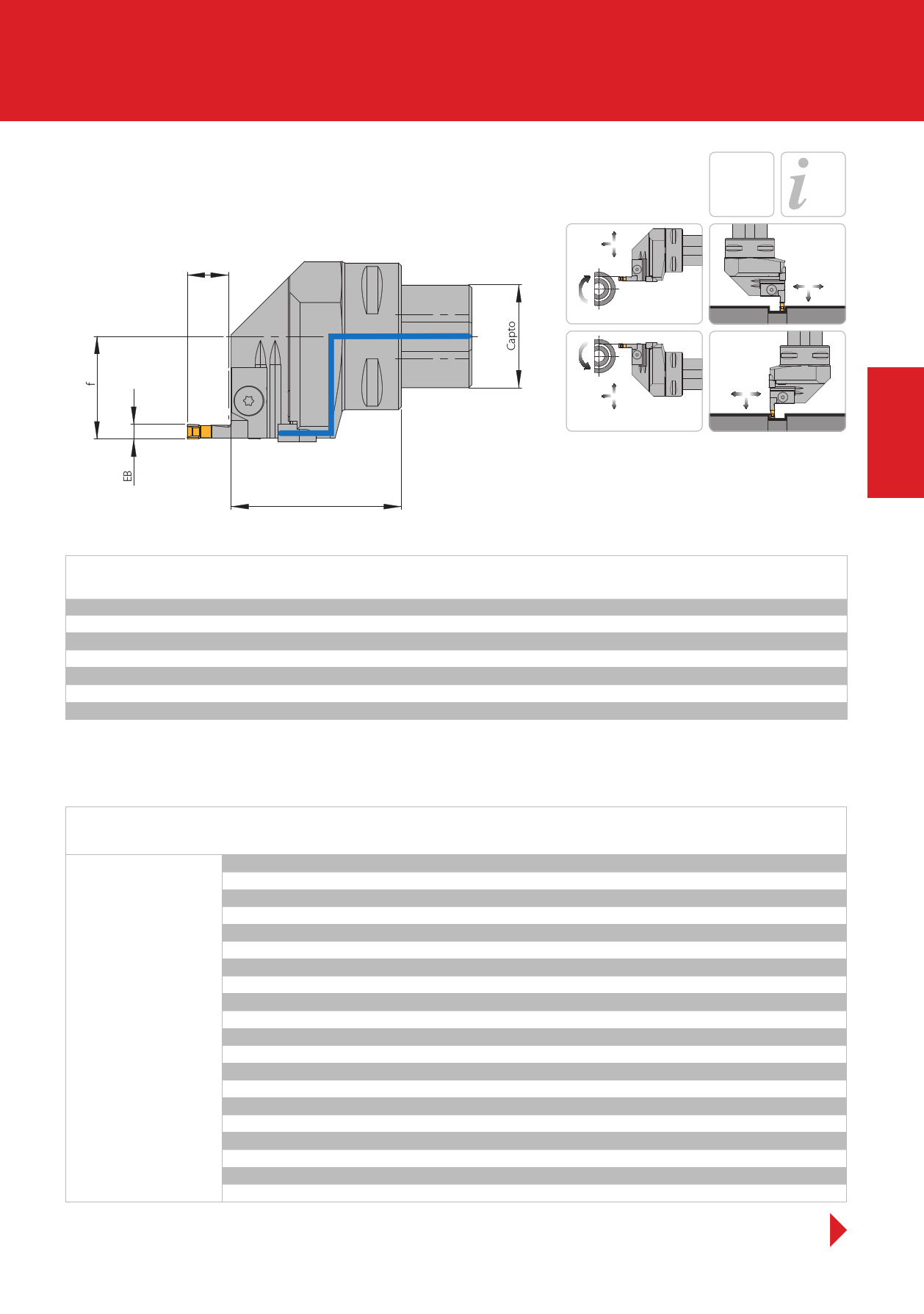

Обработка торцевых и радиальных канавок

CAPTO

с подводом

СОЖ

Страница

142 – 150

Базовая державка

Артикул

C4 2-3 R/L

C5 2-3 L

C6 2-3 R/L

C4 3-6 R/L*

C5 3-6 R/L*

C6 3-6 R/L*

C8 3-6 L*

*Для ширины пластины 6 мм –> размер f + 0,5 мм

Показано правостороннее

исполнение

EB L3

2 – 3 45

2 – 3 60

3 – 6 58

3 – 6 60

3 – 6 80

Capto

Форсунка

Винт форсунки

27 20,5 C4

35 25,5 C5

45 32,0 C6

27 24,0 C4

35 25,0 C5

45 32,0 C6

42 40,5 C8

KMD0519

KMD0818

AS0020

Базовые державки и комплектующие

Базовая державка

Наружный

EB ET ET2 диаметр первого Опорный модуль Прижим

врезания

C4 2-3 R/L

C5 2-3 L

C6 2-3 R/L

2 8,0 8,0

3 12,0 12,0

25 – 30

30 – 40

40 – 50

50 – 60

60 – 75

75 – 100

100 – 150

150 – 300

300 – 500

500 –

25 – 30

30 – 40

40 – 50

50 – 60

60 – 75

75 – 100

100 – 150

150 – 300

300 – 500

500 –

102-2530 R/L

102-3040 R/L

102-4050 R/L

102-5060 R/L

102-6075 R/L

102-75100 R/L

102-100150 R/L

102-150300 R/L

102-300500 R/L

10208 R/L*

103-2530 R/L

103-3040 R/L

103-4050 R/L

103-5060 R/L

103-6075 R/L

103-75100 R/L

103-100150 R/L

103-150300 R/L

103-300500 R/L

10312 R/L*

KAM2 R/L

KAM3 R/L

В зависимости от диаметра может потребоваться минимальная модификация опорного модуля!

Примечание. Усиленный прижим для случаев прерывистого резания и нестабильных условий см. на стр. 94.

Применяемая

пластина

Винт

212....

316....

T 154

Ключ

KS 1111

Продолжение на следующей странице

Все размеры указаны в мм
