ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru
Базовые державки и комплектующие
Обработка торцевых канавок диаметром 20-300 мм
Kontra
без подвода
СОЖ
Страница
142 – 150
R
KL
L
2

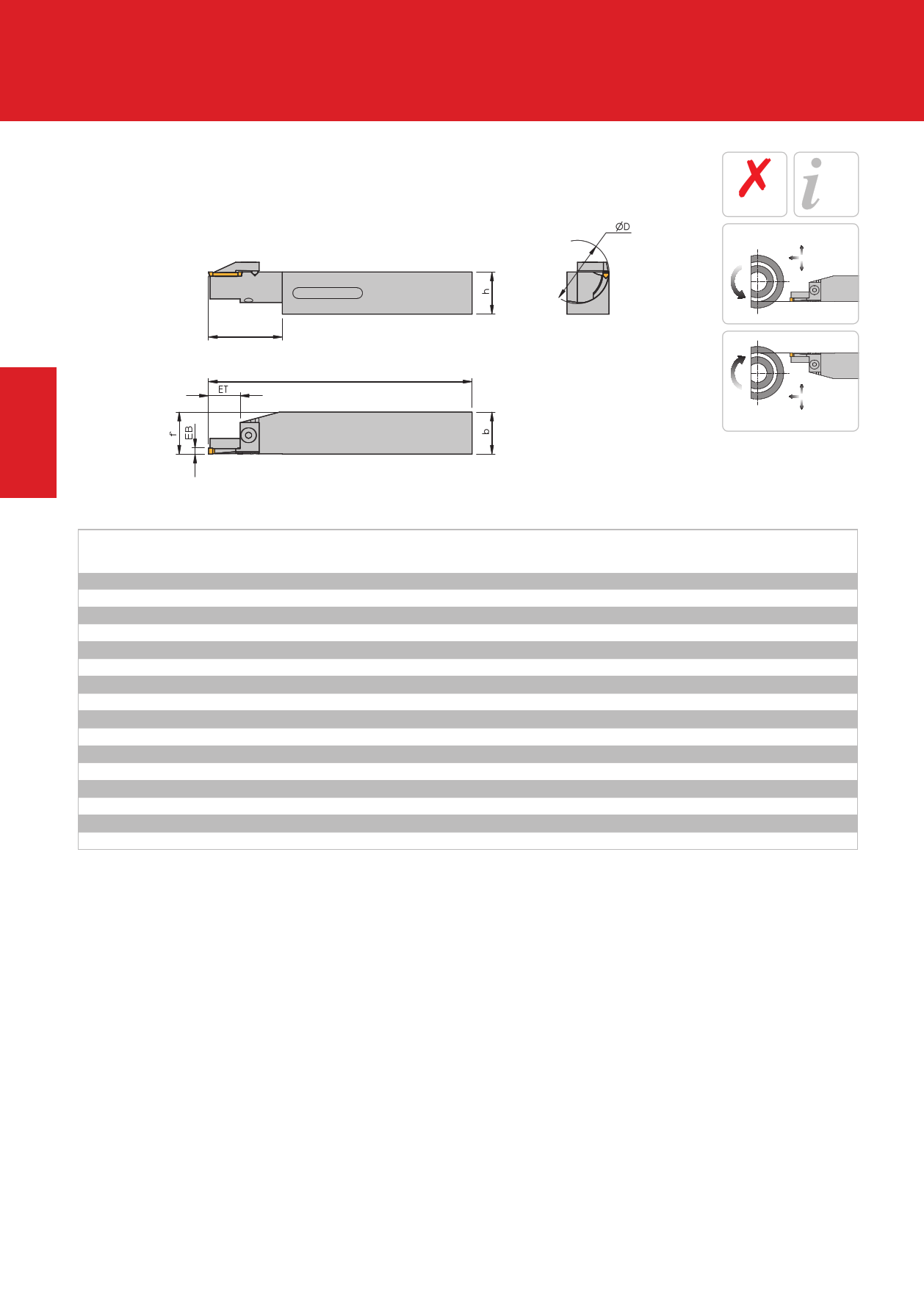

Показано правостороннее
исполнение
L
Базовые державки и комплектующие
Артикул
72020-2-2025 R/L Kontra
72020-2-2530 R/L Kontra
72020-2-3035 R/L Kontra
72020-2-3540 R/L Kontra
72020-2-4050 R/L Kontra
72020-2-5060 R/L Kontra
72020-2-6075 R/L Kontra
72020-2-75100 R/L Kontra
72020-2-100150 R/L Kontra
72020-2-150300 R/L Kontra
72020-3-2025 R/L Kontra
72020-3-2530 R/L Kontra
72020-3-3035 R/L Kontra
72020-3-3540 R/L Kontra
72020-3-4050 R/L Kontra
72020-3-5060 R/L Kontra
Наружный
диаметр первого EB ET KL h b L f Прижим
врезания
Применяемая
пластина
Винт
Ключ
20 – 25
2 7,5 30 20 20 125 20 KAM2 R/L Kontra 212…
T 154 KS 1111
25 – 30
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
30 – 35
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
35 – 40
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
40 – 50
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
50 – 60
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
60 – 75
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
75 – 100
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
100 – 150
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
150 – 300
2 10,5 35 20 20 125 20 KTM2 R/L Kontra 212…
T 154 KS 1111
20 – 25
3 11,5 30 20 20 125 20 KAM3 R/L Kontra 316…
T 154 KS 1111
25 – 30
3 14,5 35 20 20 125 20 KTM3 R/L Kontra 316…
T 154 KS 1111
30 – 35
3 14,5 35 20 20 125 20 KTM3 R/L Kontra 316…
T 154 KS 1111
35 – 40
3 14,5 35 20 20 125 20 KTM3 R/L Kontra 316…
T 154 KS 1111
40 – 50
3 14,5 35 20 20 125 20 KTM3 R/L Kontra 316…
T 154 KS 1111
50 – 60
3 14,5 35 20 20 125 20 KTM3 R/L Kontra 316…
T 154 KS 1111
Примечание. Для регулировки высоты установки инструмента использовать размер h, т. к. режущая кромка пластины конструктивно расположена выше линии центров.
Базовая державка поставляется в комплекте с винтами и ключом, опорный модуль и прижим в комплект поставки не входят.
Примечание. Державки исполнения Kontra с шириной пластины более 3 мм и диаметром свыше 50 мм см. стр. 113.
112 ARNO®-Werkzeuge | Отрезка и обработка канавок – NC – Система обработки канавок
info@arno-tools.ru
www.arno-tools.ru
Все размеры указаны в мм
