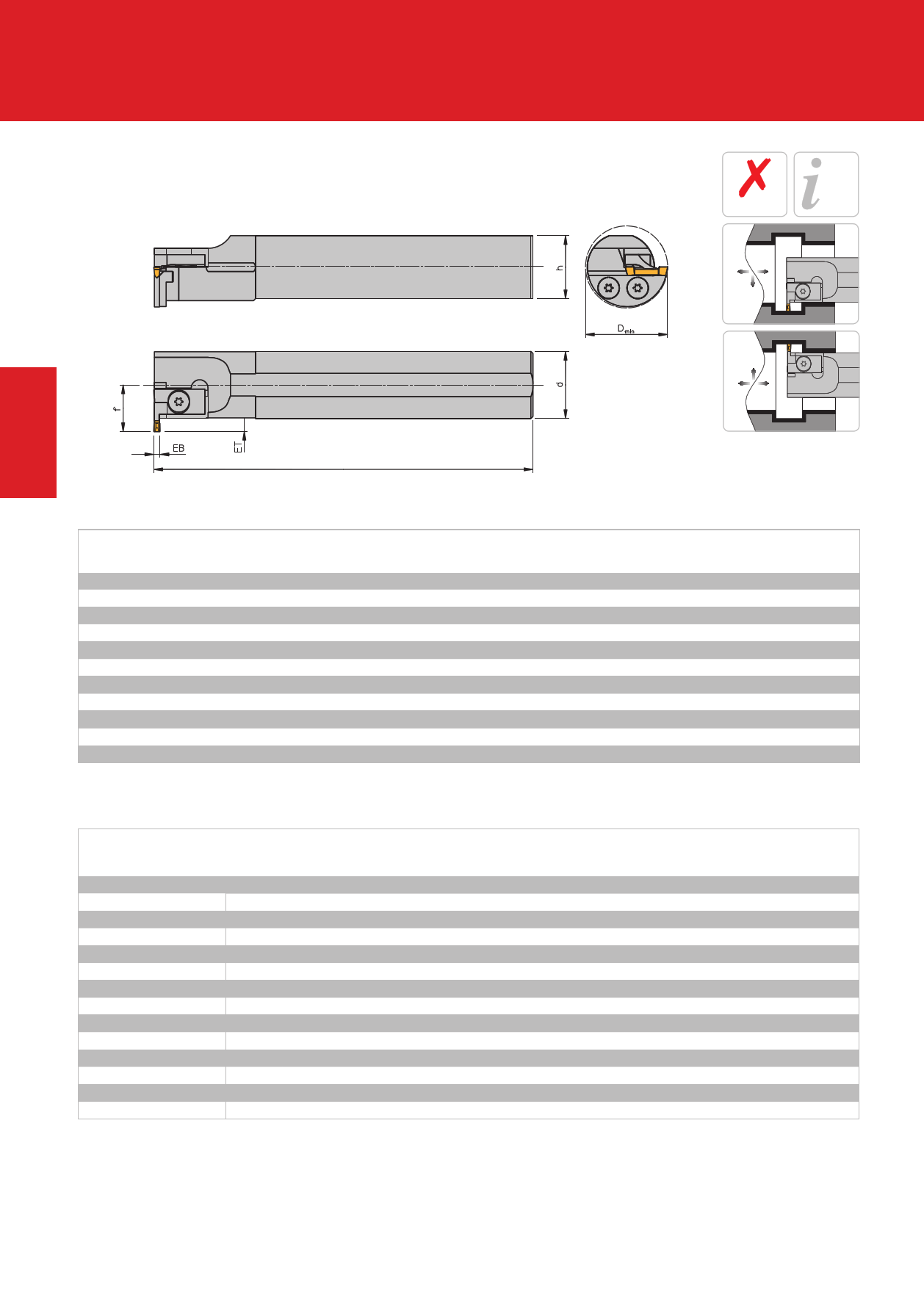

ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru
Базовые державки и комплектующие
Внутренняя обработка
Обработка внутренних канавок. Диаметр отверстия от 16 мм
без подвода
СОЖ
Страница
142 – 150
R
2
Базовая державка
Артикул
9-12 R/L
9-12.471 R/L
9-16.2 R/L
9-16.2.471 R/L
9-16.3 R/L
9-16.3.471 R/L
9-20 R/L
9-20.471 R/L
9-25 R/L
9-25.471 R/L
9-32 R/L
L
d
12
12
16
16
16
16
20
20
25
25
32
L
Показано правостороннее
исполнение
Lh
150 11
150 11
150 15
150 15
150 15
150 15
250 18
250 18
280 23
280 23
300 30
Базовые державки и комплектующие
Базовая державка
EB
ET Dmin
f
Опорный
модуль
Прижим
9-12 R/L
9-12.471 R/L
9-16.2 R/L
9-16.2.471 R/L
9-16.3 R/L
9-16.3.471 R/L
9-20 R/L
9-20.471 R/L
9-25 R/L
9-25.471 R/L
9-32 R/L
9-32 R/L
9-32 R/L
9-32 R/L
2,00
3
16 9,0
–*
KI2F R/L
0,5 – 1,85 = EB
16
9,0
–*
KI2F R/L
2,00
3
20 11,0
–*
KI2F R/L
0,5 – 1,85 = EB 20 11,0
–*
KI2F R/L
3,00
4
21 12,0
–*
MKI3F R/L
0,5 – 3,08 = EB 21 12,0
–*
MKI3F R/L
3,00
4
25 14,3
–*
KI3F R/L
0,5 – 3,08 = EB 25 14,3
–*
KI3F R/L
3,00
4
30 16,8
–*
KI3F R/L
0,5 – 3,08 = EB 30 16,8
–*
KI3F R/L
0,5 – 3,08 = EB
39
22,0 UI 471 R/L
KI3W R/L
3,00
6
39
22,0 20306 R/L
KI3W R/L
4,00
8
41
24,0 20408 R/L
KI4W R/L
5,00
11
44
27,0 20511 R/L
KI5W R/L
*Моноблочная державка
Пожалуйста, обратите внимание:
правосторонняя державка->левосторонние комплектующие
левосторонняя державка-> правосторонние комплектующие
Базовая державка поставляется в комплекте с винтами и ключом, опорный модуль и прижим в комплект поставки не входят.
Применяемая
пластина
Винт
212....
2-../471 R/L
212....
2-../471 R/L
316....
3M-../471 R/L
320....
3-../471 R/L
320....
3-../471 R/L
3-../471 R/L
320....
422....
525....
M 154
M 154
M 154
M 154
M 154
M 154
T 154
T 154
T 154
T 154
T 205
T 205
T 205
T 205
Ключ
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
KS 1111
T 5120
T 5120
T 5120
T 5120
122 ARNO®-Werkzeuge | Отрезка и обработка канавок – NC – Система обработки канавок
info@arno-tools.ru
www.arno-tools.ru
Все размеры указаны в мм
