Державки для наружной обработки
SHORT-Cut®
Обработка радиальных канавок –
для швейцарского типа станков
L
ET
без подвода
СОЖ
Страница
168 – 169
R
XX
Упор
KL
Обозначение
CLCCR 1010 J02-A7-A
CLCCR 1212 J02-A7-A
CLCCR 1212 J03-A7-A
CLCCR 1616 J04-A7-A
CLCCR 1616 J05-A7-A
CLCCR 1616 J06-A7-A

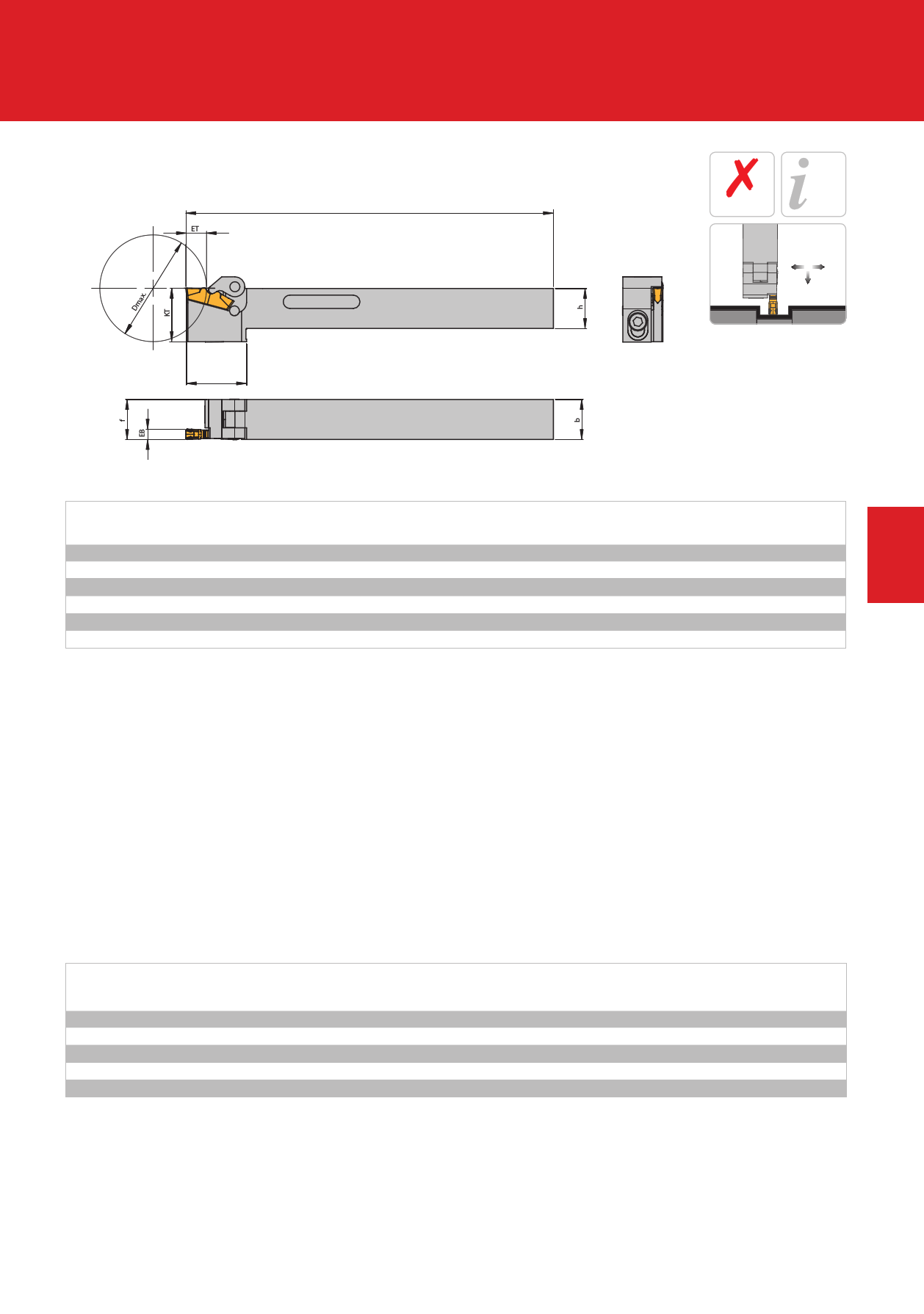

Показано правостороннее
исполнение
EB ET
h
b
L KL KT
f Dmax
2,1 4,0 10 10 110 20 14,0 10,0 32
2,1 4,0 12 12 110 20 16,0 12,0 32
3,1 6,0 12 12 110 20 16,0 12,0 32
4,1 8,0 16 16 110 –
– 16,0 32
5,1 9,5 16 16 110 26 20,5 16,0 32
6,1 9,5 16 16 110 26 25,0 16,0 32
Пластины
LOMX 12....
LOMX 12....
LOMX 15....
LOMX 18....
LOMX 20....
LOMX 24....
3
Комплектующие
Державка
CLCCR …. J02-A7-A
CLCCR …. J03-A7-A
CLCCR …. J04-A7-A
CLCCR …. J05-A7-A
CLCCR …. J06-A7-A
Прижим
KTC2 R-10A
KTC3 R-12A
KTC4 R-16A
KTC5 R-16A
KTC6 R-16A
Ось прижима
DIN6325-3m6x10
DIN6325-3m6x12
DIN6325-3m6x12
DIN6325-3m6x14
DIN6325-4m6x14
Пружина
D-090O
D-090O
D-090O
D-090O
D-090O
Винт
DIN912-M4x10
DIN912-M4x10
DIN912-M4x10
DIN912-M4x10
DIN912-M4x16
Ключ
KP 1111
KP 1111
KP 1111
KP 3421
KP1321
Все размеры указаны в мм
