Державки для наружной обработки
Обработка торцевых канавок
Clip-Groove®
без подвода
СОЖ
Страница
193 – 194
L
KL
EB
Обозначение
EB ET
STFO R/L 2020 K17-A1
STFO R/L 2020 K31-A1
1,0 – 2,0
1,5 – 2,5
1,5 – 2,0
2,0 – 3,0
Примечание: правосторонняя державка -> левосторонняя пластина
левосторонняя державка -> правосторонняя пластина
Dmin
10
20
h
20
20
4
R

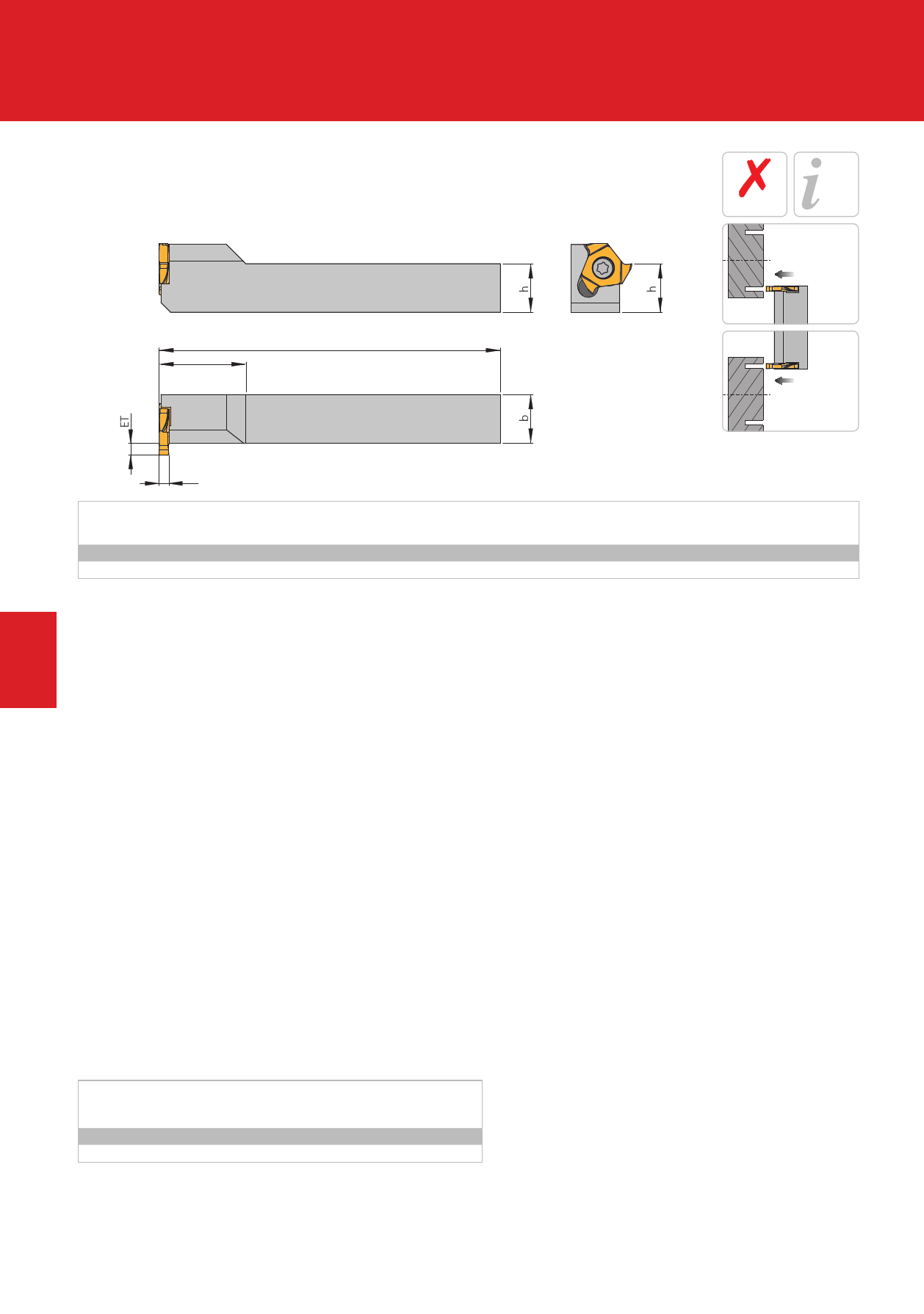

Показано правостороннее
исполнение
L
b L KL
20 125 17,5
20 125 22,5
Пластины
TNMU 17…
TNMU 31…
Комплектующие
Державка
STFO R/L … K17-…
STFO R/L … K31-…
Винт
AS 0007
AS 0002
Ключ
KS 1751
KS 1111
