ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru

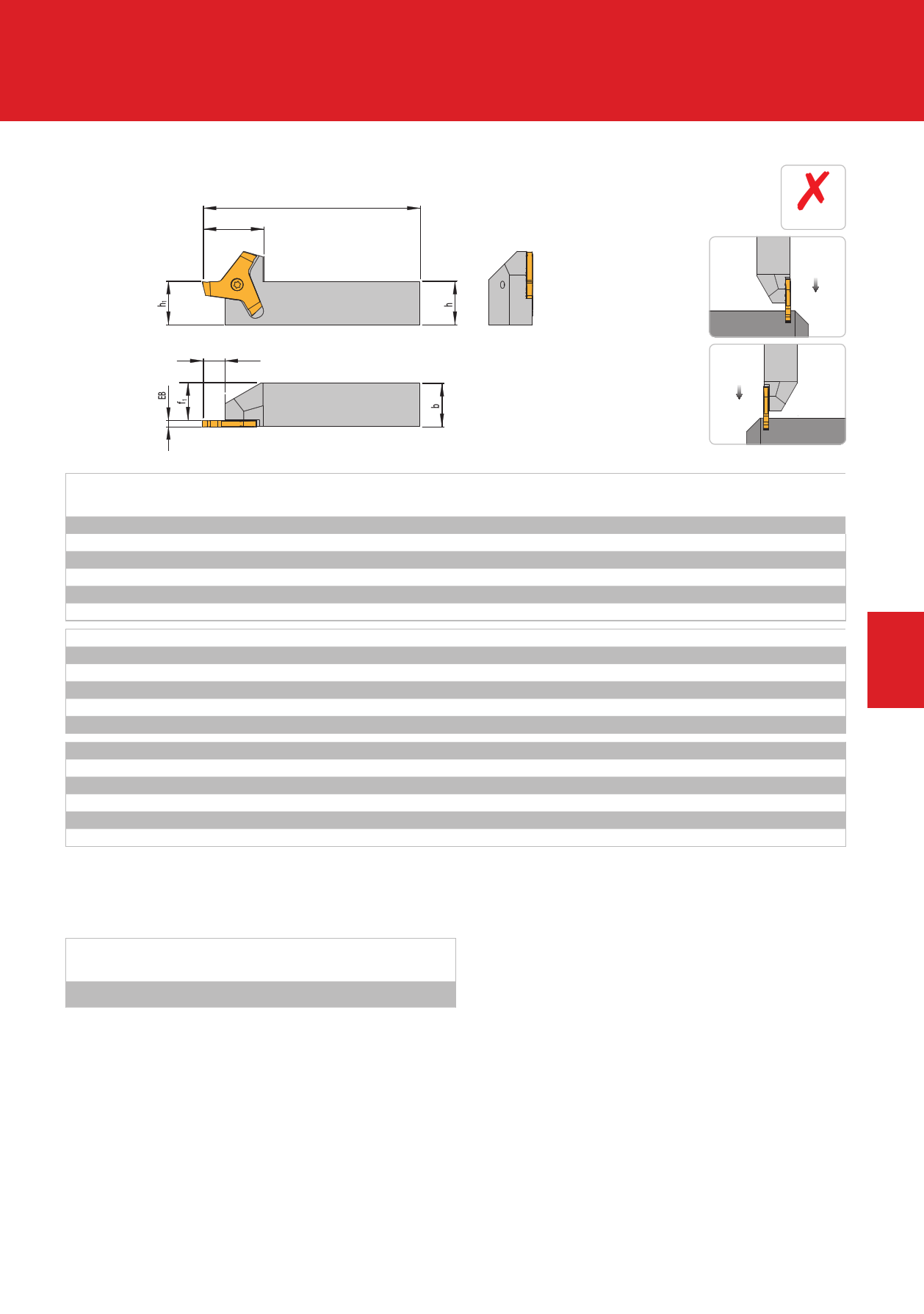

Державки для наружной обработки
Обработка радиальных канавок и отрезка
L
KL
ET
Clip-Groove®
без подвода
СОЖ
R
L
Артикул
STGOL 1616 F31/2
STGOR 1616 F31/2
STGOL 1616 F31/3
STGOR 1616 F31/3
STGOL 1616 F31/4
STGOR 1616 F31/4
STGOL 2020 H31/2
STGOR 2020 H31/2
STGOL 2020 H31/3
STGOR 2020 H31/3
STGOL 2020 H31/4
STGOR 2020 H31/4
STGOL 2525 H31/2
STGOR 2525 H31/2
STGOL 2525 H31/3
STGOR 2525 H31/3
STGOL 2525 H31/4
STGOR 2525 H31/4
ET h b L f1 h1 KL KT
10 16 16 85,0 16,25 16 28 30
10 16 16 85,0 16,25 16 28 30
10 16 16 85,0 16,25 16 28 30
10 16 16 85,0 16,25 16 28 30
10 16 16 85,0 16,25 16 28 30
10 16 16 85,0 16,25 16 28 30
10 20 20 100,0 20,25 20 28 34
10 20 20 100,0 20,25 20 28 34
10 20 20 100,0 20,25 20 28 34
10 20 20 100,0 20,25 20 28 34
10 20 20 100,0 20,25 20 28 34
10 20 20 100,0 20,25 20 28 34
10 25 25 125,0 25,25 25 28 39
10 25 25 125,0 25,25 25 28 39
10 25 25 125,0 25,25 25 28 39
10 25 25 125,0 25,25 25 28 39
10 25 25 125,0 25,25 25 28 39
10 25 25 125,0 25,25 25 28 39
Комплектующие
Державка
STGO L/R ... 31 …
Винт
AS0002
Ключ
KS8000
Применяемая
сменная пластина
TNMU31 15100.. / 20100..
TNMU31 15100.. / 20100..
TNMU 31 30100…
TNMU 31 30100…
TNMU 31 40100…
TNMU 31 40100…
TNMU31 15100.. / 20100..
TNMU31 15100.. / 20100..
TNMU 31 30100…
TNMU 31 30100…
TNMU 31 40100…
TNMU 31 40100…
TNMU31 15100.. / 20100..
TNMU31 15100.. / 20100..
TNMU 31 30100…
TNMU 31 30100…
TNMU 31 40100…
TNMU 31 40100…
4
Все размеры указаны в мм
ARNO®-Werkzeuge | Отрезка и обработка канавок – Clip-Groove® 197
