ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru

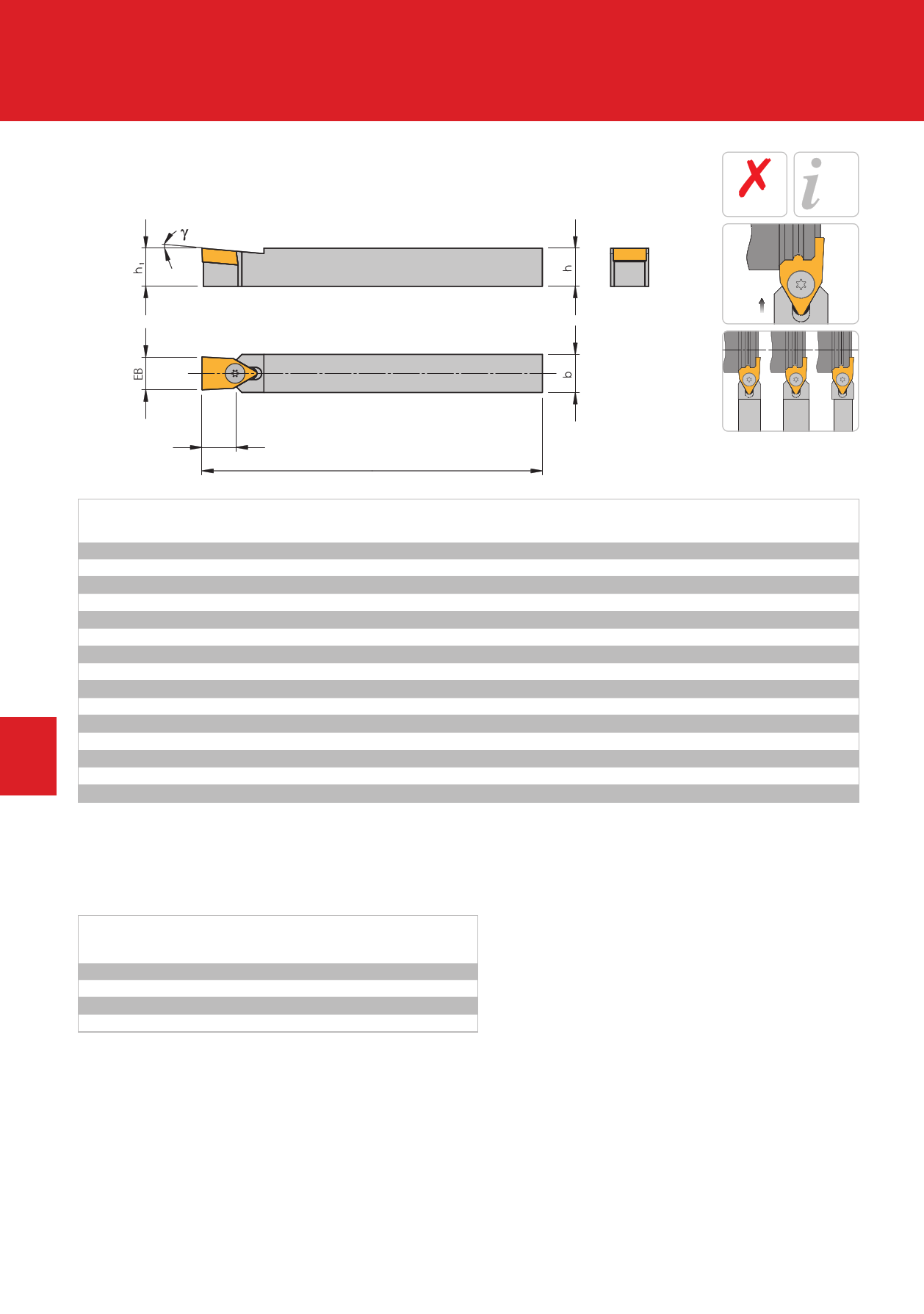

Моноблочные державки
Обработка радиальных канавок
Profil-Cut
без подвода
СОЖ
Страница
211
ET
5
Обозначение
SXCCN 1212 K12-A
SXCCN 1414 K12-B
SXCCN 1414 K16-C
SXCCN 1612 K12-A
SXCCN 1616 K12-B
SXCCN 1616 K16-A
SXCCN 1616 K21-C
SXCCN 2020 M12-B
SXCCN 2020 M16-B
SXCCN 2020 M21-A
SXCCN 2025 M25-A
SXCCN 2525 M12-B
SXCCN 2525 M16-B
SXCCN 2525 M21-B
SXCCN 2525 M25-A
L
EB ET h h1 b L
12 – 12 12 12 125 5°
12 12,5 14 14 14 125 5°
16 22,0 14 14 14 125 5°
12 – 16 16 12 125 5°
12 12,5 16 16 16 125 5°
16 – 16 16 16 125 5°
21 30,0 16 16 16 125 5°
12 12,6 20 20 20 150 5°
16 14,5 20 20 20 150 5°
21 – 20 20 20 150 5°
25 14,0 20 20 25 150 8°
12 12,6 25 25 25 150 5°
16 14,5 25 25 25 150 5°
21 18,2 25 25 25 150 5°
25 14,0 25 25 25 150 8°
Комплектующие
Державка
SXCCN…12..
SXCCN…16..
SXCCN…21..
SXCCN…25..
Винт
SS1221
SS9950
SS9980
SS9980
Ключ
KS1111
KS2520
KS2525
KS2525
ABC
Пластины
122002…
122002…
162502…
122002…
122002…
162502…
213202…
162502…
162502…
213202…
253202…
122002…
162502…
213202…
253202…
206 ARNO®-Werkzeuge | Отрезка и обработка канавок – Profil-Cut
info@arno-tools.ru
www.arno-tools.ru
Все размеры указаны в мм
