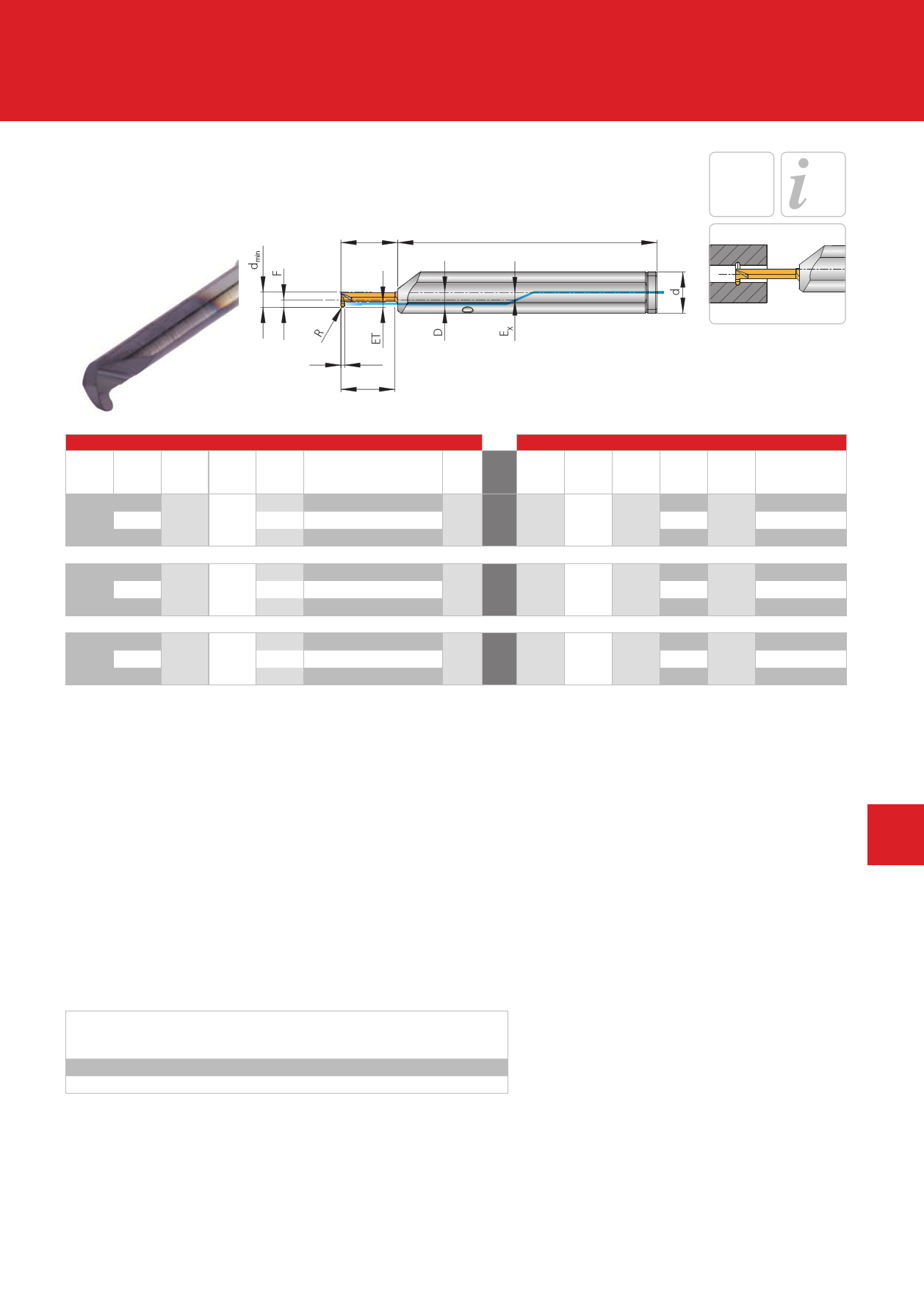

Обработка радиусных канавок
L1
L
AMS
3
с подводом
СОЖ
Страница
236 – 239
EB
AKL
Вставки
dmin
AKL
EB+0,03
ET
R Артикул
F
10 0,5 AMS-S-39100805-100.40R
3,9 15 1,0 0,8 0,5 AMS-S-39100805-150.40R 1,9
20 0,5 AMS-S-39100805-200.40R
10 0,75 AMS-S-59151875-100.60R
5,9 20 1,5 1,8 0,75 AMS-S-59151875-200.60R 2,9
30 0,75 AMS-S-59151875-300.60R
10
5,9 20 1,5 1,8
30
Минимальное количество вставок для заказа - 5 шт.
0,75 AMS-S-59151875-100.60R
0,75 AMS-S-59151875-200.60R
0,75 AMS-S-59151875-300.60R
2,9
EB = Ширина канавки (мм)
ET = Глубина канавки (мм)
R = Радиус (мм)
F = Вылет инструмента (мм)
Державки
D d L L1 EX Артикул
12 HAMS 1204 R/L
4 12 100 17 2,35 HAMS 1204 R/L
22 HAMS 1204 R/L
12 HAMS 1206 R/L
6 12 100 22 2,35 HAMS 1206 R/L
32 HAMS 1206 R/L
12 HAMS 1606 R/L
6 16 120 22 2,8 HAMS 1606 R/L
32 HAMS 1606 R/L
6
Запасные части
Державки
HAMS 1204 R/L / 1206 R/L
HAMS 1606 R/L / 1608 R/L
Винт
AS0043
AS0044
Уплотнительное кольцо
KVR12
KVR16
Все размеры указаны в мм
