ARNO - каталог обработка канавок и отрезка 2016
Державки и вставки
для размещения заказа - info@arno-tools.ru
AMS

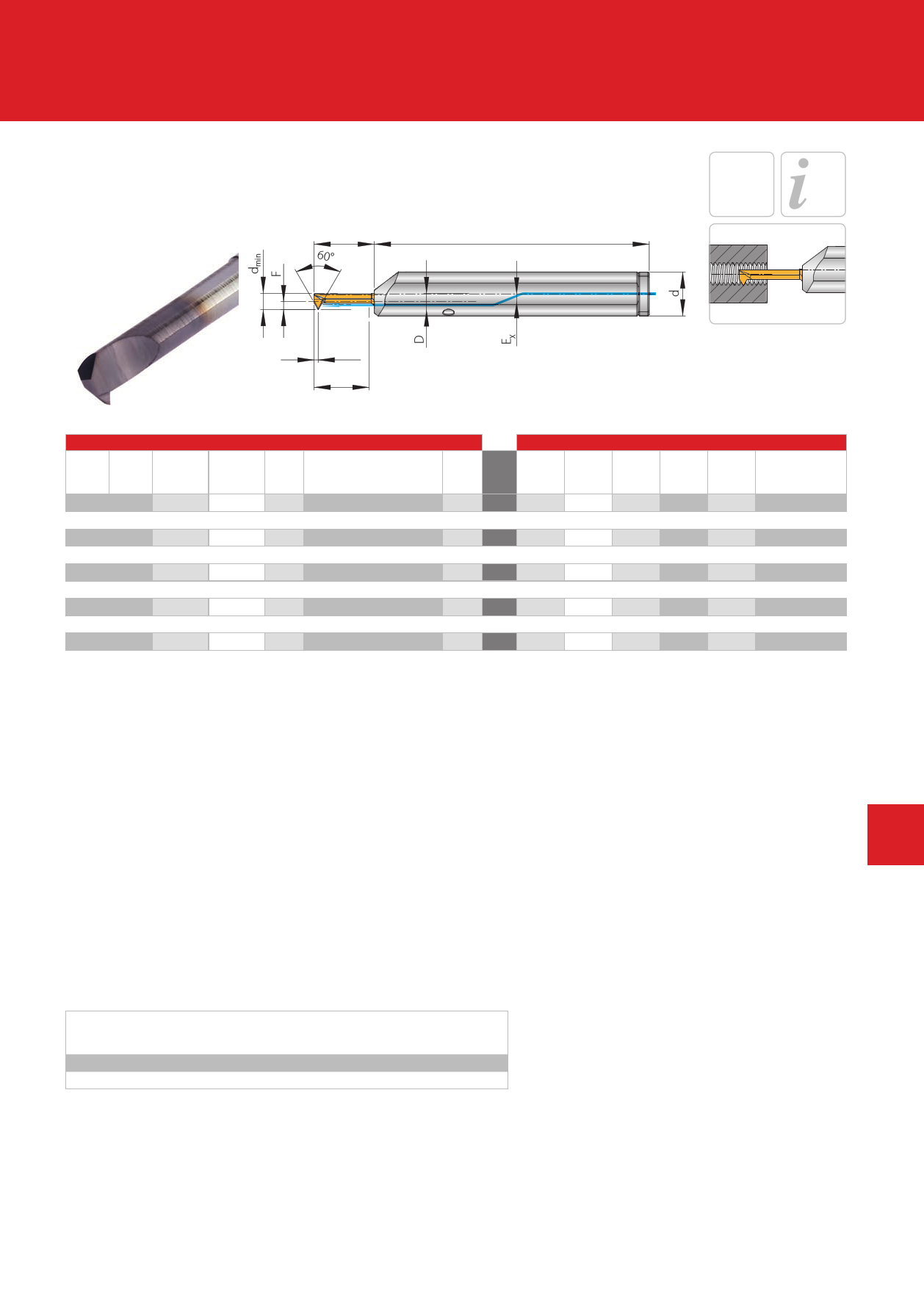

Нарезание резьбы 60° – метрическая, неполный профиль
L1
60°
L
3
с подводом
СОЖ
Страница
236 – 239
S1
AKL
Вставки
dmin
AKL
Нарезание
резьбы
Шаг
S1 Артикул
F
2,3 5
M3 (0,2 – 0,5) 0,45 AMS-G-MF-020050-050.40R 1,1
3,0 15
M4 (0,5 – 1,0) 0,7 AMS-G-M4-150.40R
1,4
4,0 15
M5 (0,5 – 1,0) 0,7 AMS-G-M5-150.40R
1,9
6,0 20
M8 (0,5 – 1,5) 0,8 AMS-G-M8-200.60R
2,9
6,0 20
M8 (0,5 – 1,5)
Минимальное количество вставок для заказа - 5 шт.
0,8 AMS-G-M8-200.60R
2,9
S1 = Расстояние до вершины (мм)
F = Вылет инструмента (мм)
Державки
D d L L1 EX Артикул
4 12 100 6,5 2,35 HAMS 1204 R/L
4 12 100 17 2,35 HAMS 1204 R/L
4 12 100 17 2,35 HAMS 1204 R/L
6 12 100 22 2,35 HAMS 1206 R/L
6 16 120 22 2,8 HAMS 1606 R/L
Запасные части
Державки
HAMS 1204 R/L / 1206 R/L
HAMS 1606 R/L / 1608 R/L
Винт
AS0043
AS0044
Уплотнительное кольцо
KVR12
KVR16
6
Все размеры указаны в мм
ARNO®-Werkzeuge | Отрезка и обработка канавок – ARNO®-Mini-System 227
