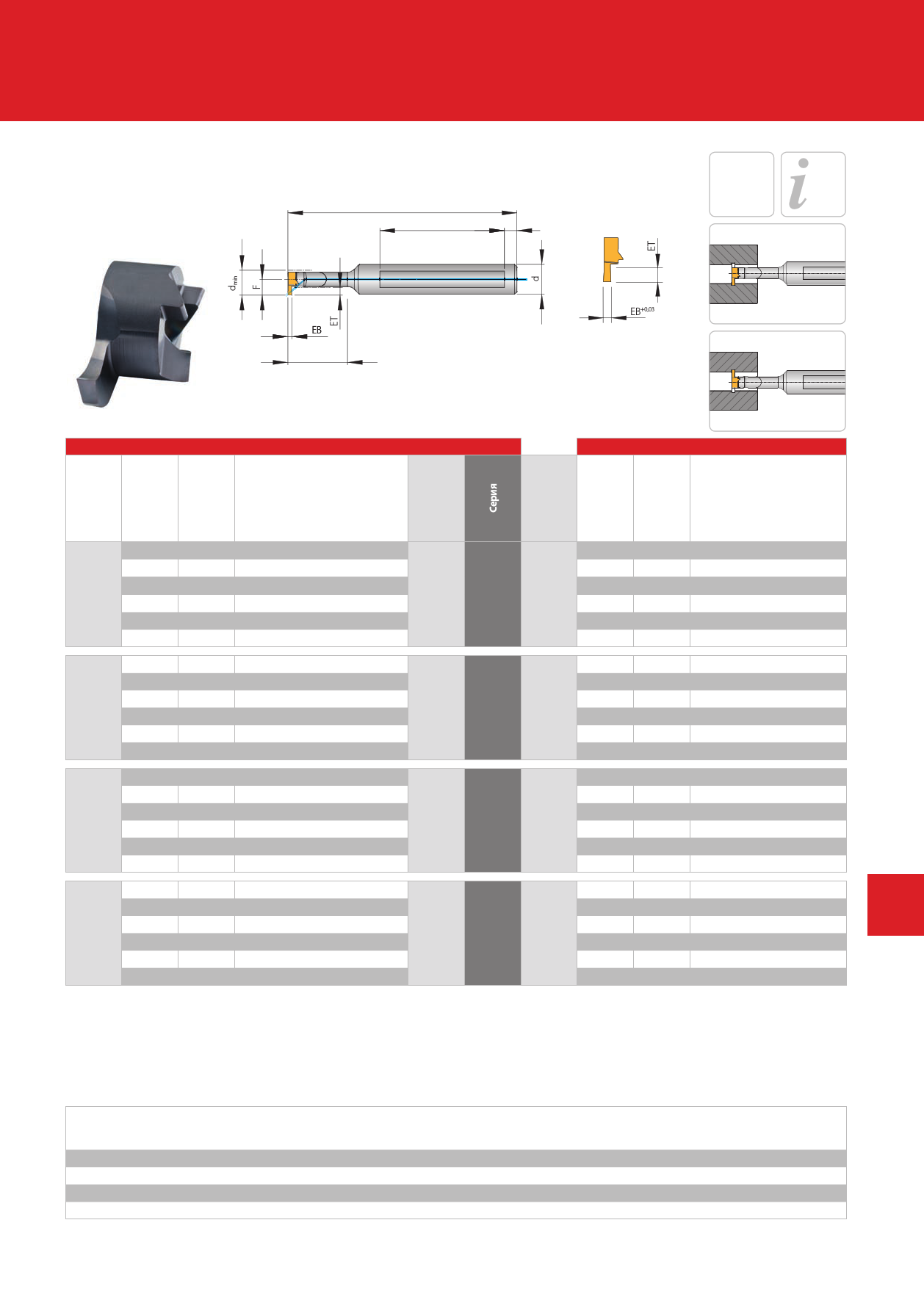

ARNO - каталог обработка канавок и отрезка 2016. Страница 249

Державки и вставки

для размещения заказа - info@arno-tools.ru

Обработка канавок под стопорные кольца DIN 471/472

SIM

с подводом

СОЖ

Страница

263 – 267

AKL

* = Стальной держатель

EB = Ширина (мм)

ET = Глубина (мм)

EB+0,03

Вставки

dmin

EB Артикул

1,0 0,73 SIM097A-071000W R/L

1,0 0,83 SIM097A-081000W R/L

3,0 0,93 SIM097A-093000W R/L

9,7

3,0 1,19 SIM097A-113000W R/L

3,0 1,39 SIM097A-133000W R/L

3,0 1,69 SIM097A-163000W R/L

1,0 0,73 SIM117B-071000W R/L

1,0 0,83 SIM117B-081000W R/L

3,5 0,93 SIM117B-093500W R/L

11,7

3,5 1,19 SIM117B-113500W R/L

3,5 1,39 SIM117B-133500W R/L

3,5 1,69 SIM117B-163500W R/L

1,0 0,73 SIM137C-071000W R/L

1,0 0,83 SIM137C-081000W R/L

4,0 0,93 SIM137C-094000W R/L

13,7

4,0 1,19 SIM137C-114000W R/L

4,0 1,39 SIM137C-134000W R/L

4,0 1,69 SIM137C-164000W R/L

1,0 0,73 SIM157D-071000W R/L

1,0 0,83 SIM157D-081000W R/L

4,5 0,93 SIM157D-094500W R/L

15,7

4,5 1,19 SIM157D-114500W R/L

4,5 1,39 SIM157D-134500W R/L

4,5 1,69 SIM157D-164500W R/L

6,35 A

7,6 B

Державки

d AKL L Артикул

12 80 HSIMA-1212S R/L*

15 83 HSIMA-1512 R/L

24 92 HSIMA-2412 R/L

24 92 HSIMA-2412S R/L*

32 100 HSIMA-3212 R/L

48 115 HSIMA-4812 R/L

14 80 HSIMB-1412S R/L*

29 95 HSIMB-2912S R/L*

42 110 HSIMB-4212 R/L

56 120 HSIMB-5612 R/L

8,85 C

16 82 HSIMC-1616S R/L*

34 100 HSIMC-3416S R/L*

45 110 HSIMC-4516 R/L

64 130 HSIMC-6416 R/L

18 108 HSIMD-1816S R/L*

40 130 HSIMD-4016S R/L*

40 130 HSIMD-4016 R/L

10,1 D

56 130 HSIMD-5616 R/L

80 150 HSIMD-8016 R/L

Комплектующие

Серия держателя

Все размеры указаны в мм

Винт

AS0031

AS0032

AS0033

AS0034

Отвертка

T5108-IP

T5109-IP

T5110-IP

T5115-IP

Момент затяжки винта (Nm)

1,3

2,2

3,4

5,0

Резьба

M 2,5

M 3,0

M 3,5

M 4,0

ARNO®-Werkzeuge | Отрезка и обработка канавок – SIM – система обработки отверстий 249
