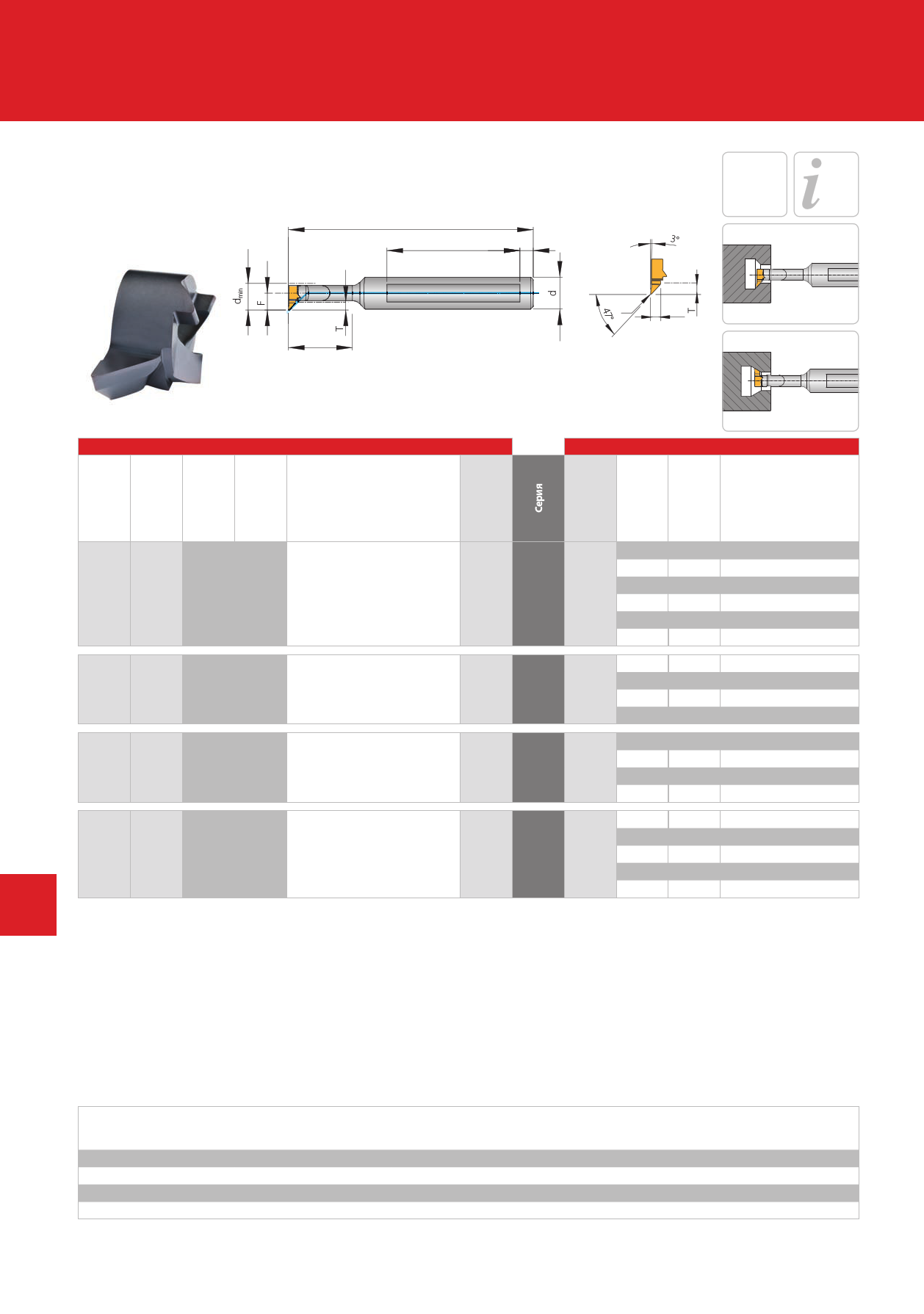

ARNO - каталог обработка канавок и отрезка 2016
Державки и вставки
для размещения заказа - info@arno-tools.ru
SIM
Копировальное точение 45°
L
50
5
3
с подводом
СОЖ
Страница
263 – 267
3°
AKL
* = Стальной держатель
B = Ширина (мм)
Вставки
dmin
T
B
R Артикул
9,7 3,0 2,7 0,2 SIM097A-K47-02 R/L
11,7 3,5 3,7 0,2 SIM117B-K47-02 R/L
13,7 4,0 3,7 0,2 SIM137C-K47-02 R/L
7
15,7 4,5 4,7 0,2 SIM157D-K47-02 R/L
RB
R
T = Максимальная глубина (мм)
R = Радиус
Державки
L
F d AKL L Артикул
12 80 HSIMA-1212S R/L*
15 83 HSIMA-1512 R/L
24 92 HSIMA-2412 R/L
6,35 A
12
24 92 HSIMA-2412S R/L*
32 100 HSIMA-3212 R/L
48 115 HSIMA-4812 R/L
14 80 HSIMB-1412S R/L*
29 95 HSIMB-2912S R/L*
7,6 B 12
42 110 HSIMB-4212 R/L
56 120 HSIMB-5612 R/L
8,85 C
16 82 HSIMC-1616S R/L*
34 100 HSIMC-3416S R/L*
16
45 110 HSIMC-4516 R/L
64 130 HSIMC-6416 R/L
18 108 HSIMD-1816S R/L*
40 130 HSIMD-4016S R/L*
10,1 D 16 40 130 HSIMD-4016 R/L
56 130 HSIMD-5616 R/L
80 150 HSIMD-8016 R/L
Комплектующие
Серия держателя
A
B
C
D
Винт
AS0031
AS0032
AS0033
AS0034
Отвертка
T5108-IP
T5109-IP
T5110-IP
T5115-IP
Момент затяжки винта (Nm)
1,3
2,2
3,4
5,0
252 ARNO®-Werkzeuge | Отрезка и обработка канавок – SIM – система обработки отверстий
info@arno-tools.ru
www.arno-tools.ru
Резьба
M 2,5
M 3,0
M 3,5
M 4,0
Все размеры указаны в мм
