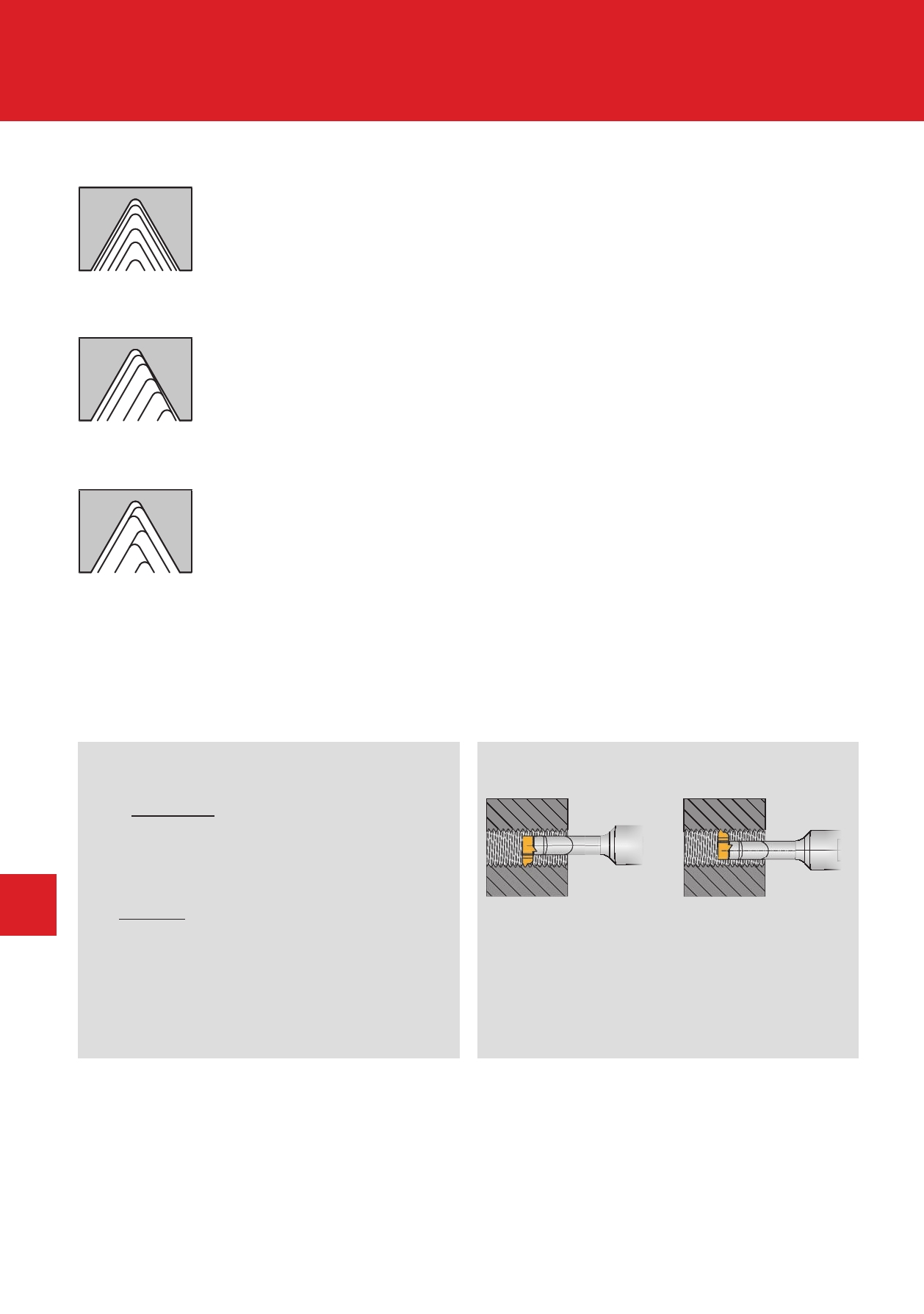

Рекомендации по применению
Нарезание резьбы
Радиальное врезание
Нарезание резьбы с использованием радиального врезания - самый простой и быстрый
способ нарезания резьбы. Врезание происходит по радиусу, и стружка формируется обеими
сторонами зуба в виде буквы V. Способ наиболее предпочтителен для резьбы с мелким
шагом (до 2 мм) и материалов, образующих мелкосекционную стружку, а также для
материалов, упрочняемых резанием, и нержавеющей стали.
Одностороннее боковое врезание
Одностороннее боковое врезание под углом 3-50 к поверхности профиля. Большинство
станков с ЧПУ поддерживает данный метод. При этом методе возможен хороший
контроль процесса стружкообразования, процесс похож на обычное точение. Подходит
для обработки внутренней резьбы и материалов, образующих сливную стружку.
Применяется для резьбы с шагом более 2 мм.
Двустороннее боковое врезание
Используется как альтернатива одностороннему боковому врезанию и применяется для
обработки резьбы с большим шагом и на материалах, образующих сливную стружку.
Направление врезания изменяется для каждого последующего прохода, что
обеспечивает равномерный износ пластины. Данный метод требует более сложного
программного обеспечения и доступен не на всех станках с ЧПУ.
SIM
7
Расчет угла наклона резьбы
= P (мм) x 18,23
D (мм)
Пример расчета для резьбы M10, шаг 1,5 мм:
= 1,5 мм
9,03 мм
x 18,23 = 3,03°
Угол наклона
резьбы
= Угол наклона резьбы (0)
P = Шаг (мм)
D = Средний размер резьбы (мм)
ISO – Внутренняя резьба
Державка и пластина в
правостороннем исполнении
Державка и пластина в
левостороннем исполнении
266 ARNO®-Werkzeuge | Отрезка и обработка канавок – SIM – система обработки отверстий
info@arno-tools.ru
www.arno-tools.ru
Все размеры указаны в мм
