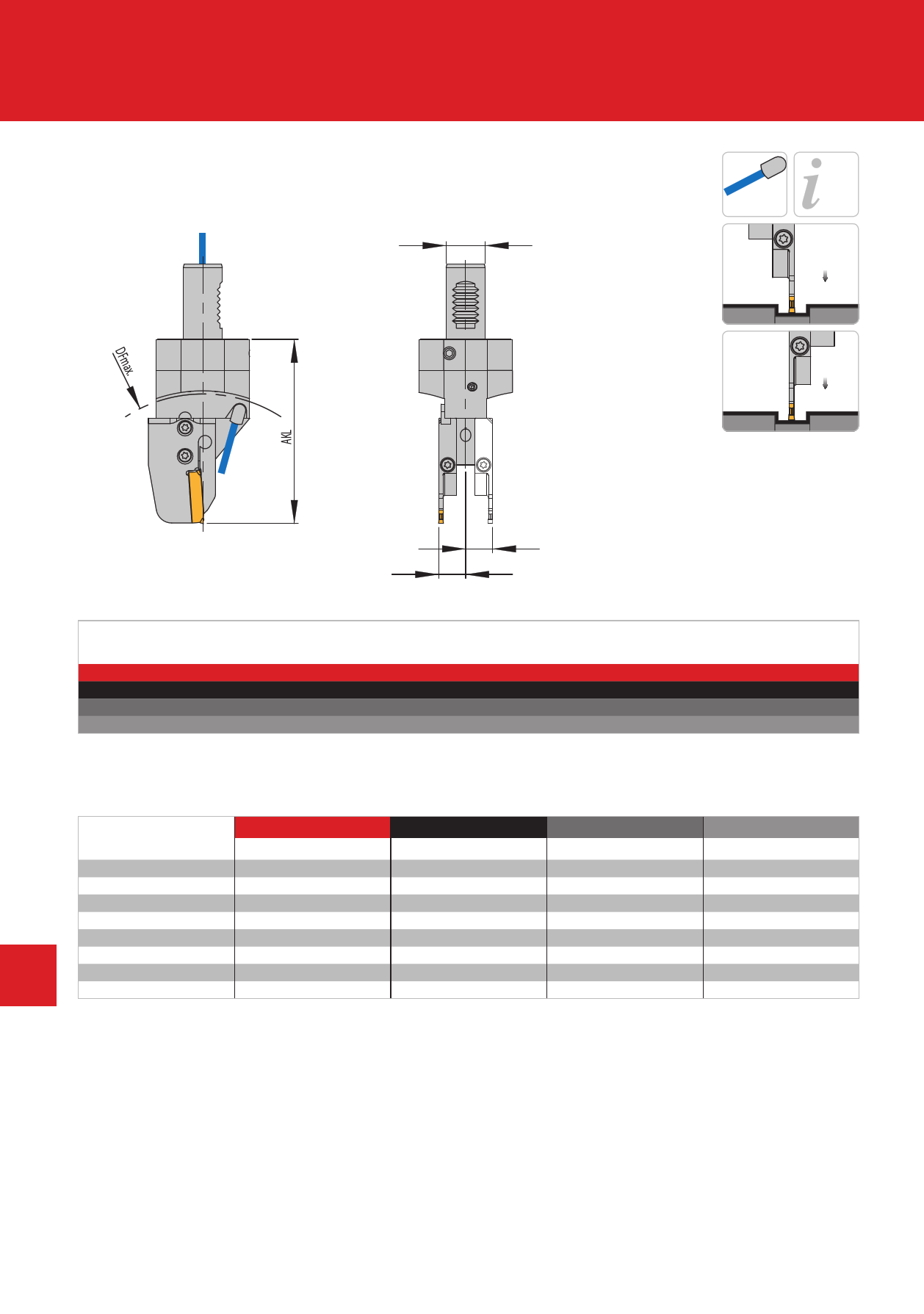

Держатель отрезного инструмента – MSA
VDI – с каналами СОЖ
VDI
форсунка
Страница
307 – 310
R
L
Альтернативная установка
правостороннего модуля
Показано левостороннее исполнение
Держатель с возможностью
регулировки высоты
Базовый держатель
F
F
Артикул
HVDS 25-7
HVDS 30-7
HVDS 40-7
HVDS 50-7
VDI F
25 17,3
30 17,3
40 17,3
50 17,3
8
Модуль
DFmax = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-…
Артикул
MSA-..-..-32
MSA-..-..-44
MSA-..-..-52
MSA-..-..-65
MSA-..-..-80
MSA-..-..-105
MSA-..-..-125
MSA-..-..-140
VDI25
AKL
102,5
107,5
118,0
118,0
125,5
138,5
148,5
156,0
DFmax
135
145
165
165
180
205
225
235
Примечание. Модули для данного держателя см. в разделе 1 (Стр. 62 - 68).
VDI30
AKL
109,0
114,0
124,5
124,5
132,0
145,0
155,0
162,5
DFmax
145
155
180
180
190
215
235
250
VDI40
AKL
130,0
135,0
145,5
145,5
163,0
166,0
176,0
183,5
DFmax
170
180
200
200
215
240
260
275
Модуль
MSA-..-..
MSA-..-..
MSA-..-..
MSA-..-..
VDI50
AKL
130,0
135,0
145,5
145,5
153,0
166,0
176,0
183,5
DFmax
170
180
200
200
215
240
260
275
