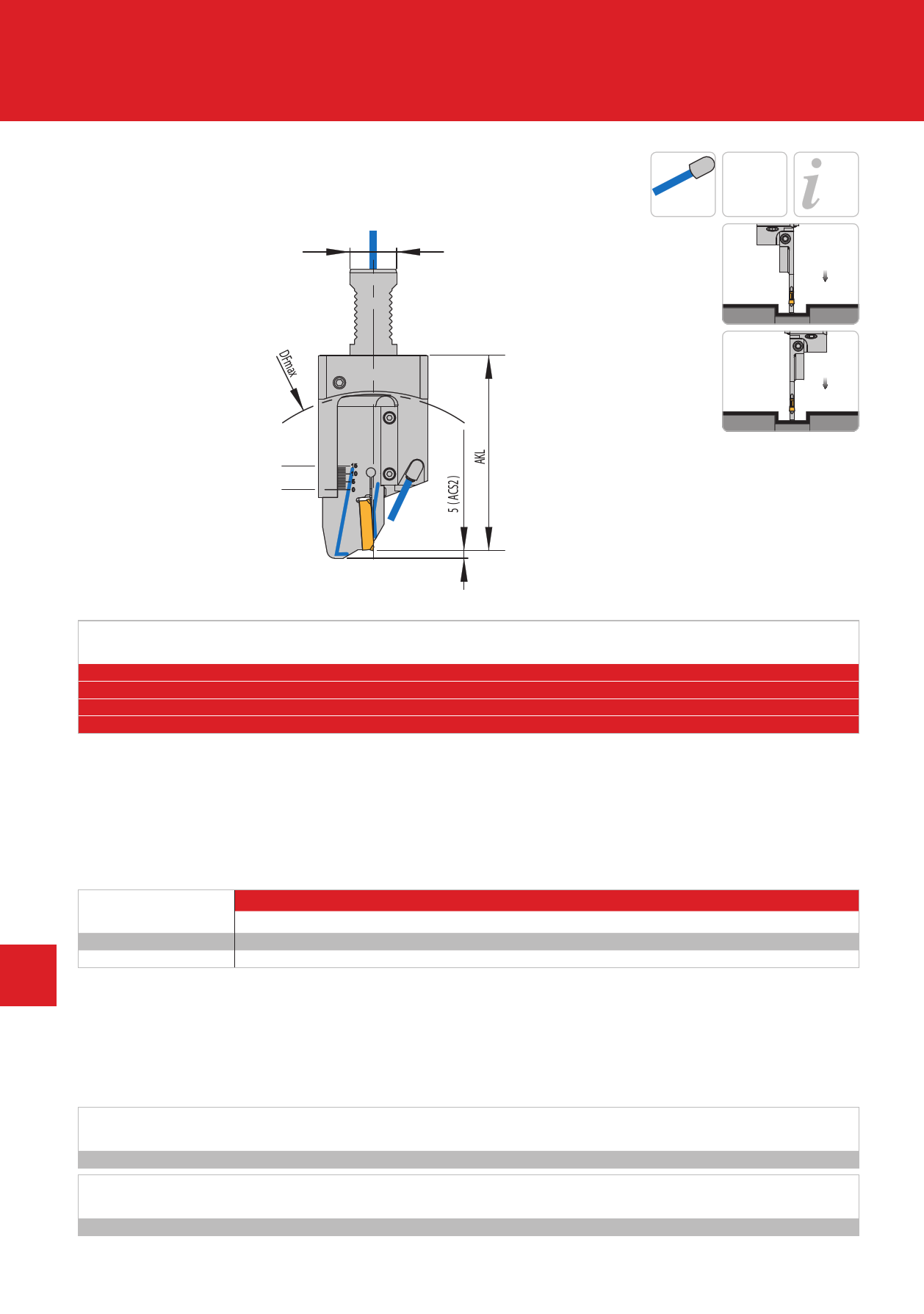

Держатель отрезного инструмента – KSA
VDI30 – с каналами СОЖ и ACS
VDI
форсунка
3
ACS
Страница
307 – 310
R
Диапазон регулировки
max. 15 mm
L
Показан держатель правостороннего
исполнения и отрезное лезвие
левостороннего исполнения
Держатель с возможностью
регулировки высоты
Базовый держатель
Артикул
VDI F1
F2
HVDI-30L-7-60-KSA-32L
HVDI-30L-7-38-KSA-32LX
HVDI-30R-7-38-KSA-32L
HVDI-30R-7-60-KSA-32LX
30
30
30
30
– 60,3
38,5 –
38,5 –
– 60,3
При использовании отрезных лезвий LX и L, в целях оптимальной работы системы подвода СОЖ не рекомендуется превышать максимальный вылет 15 мм.
Отрезные лезвия
KSA..L..-ACS2
KSA..LX..-ACS2
KSA..L..-ACS2
KSA..LX..-ACS2
Отрезные лезвия
DFmax = Максимальный диаметр патрона и AKL = Макисмальный вылет лезвия KSA-…
8
Артикул
KSA ..-..-44-ACS.
KSA ..-..-65-ACS.
AKL
114,5
125,0
1) Формула для расчёта DFmax = (AKLmin - 26 + величина регелировки) x 2
Примечание. для выбора устанавливаемых лезвий, пожалуйста, смотрите часть 1 данного каталога (Стр. 60).
VDI30
DFmax1)
177
198
Запасные части и комплектующие
Базовый держатель
HVDI-30.-.-..-KSA-..
Винт крепления модуля
DIN912-M4x12-12.9
Прижим
K-HVDI-10-50
Для лезвия
Винт крепления пластины
KSA 3208.
AS0022
284 ARNO®-Werkzeuge | Отрезка и обработка канавок – Держатели
info@arno-tools.ru
www.arno-tools.ru
Форсунка
KMD0820-4BJ
Заглушка
ZS0820G
Ключ
T5215-IP
Все размеры указаны в мм
