ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru
Держатели отрезного инструмента

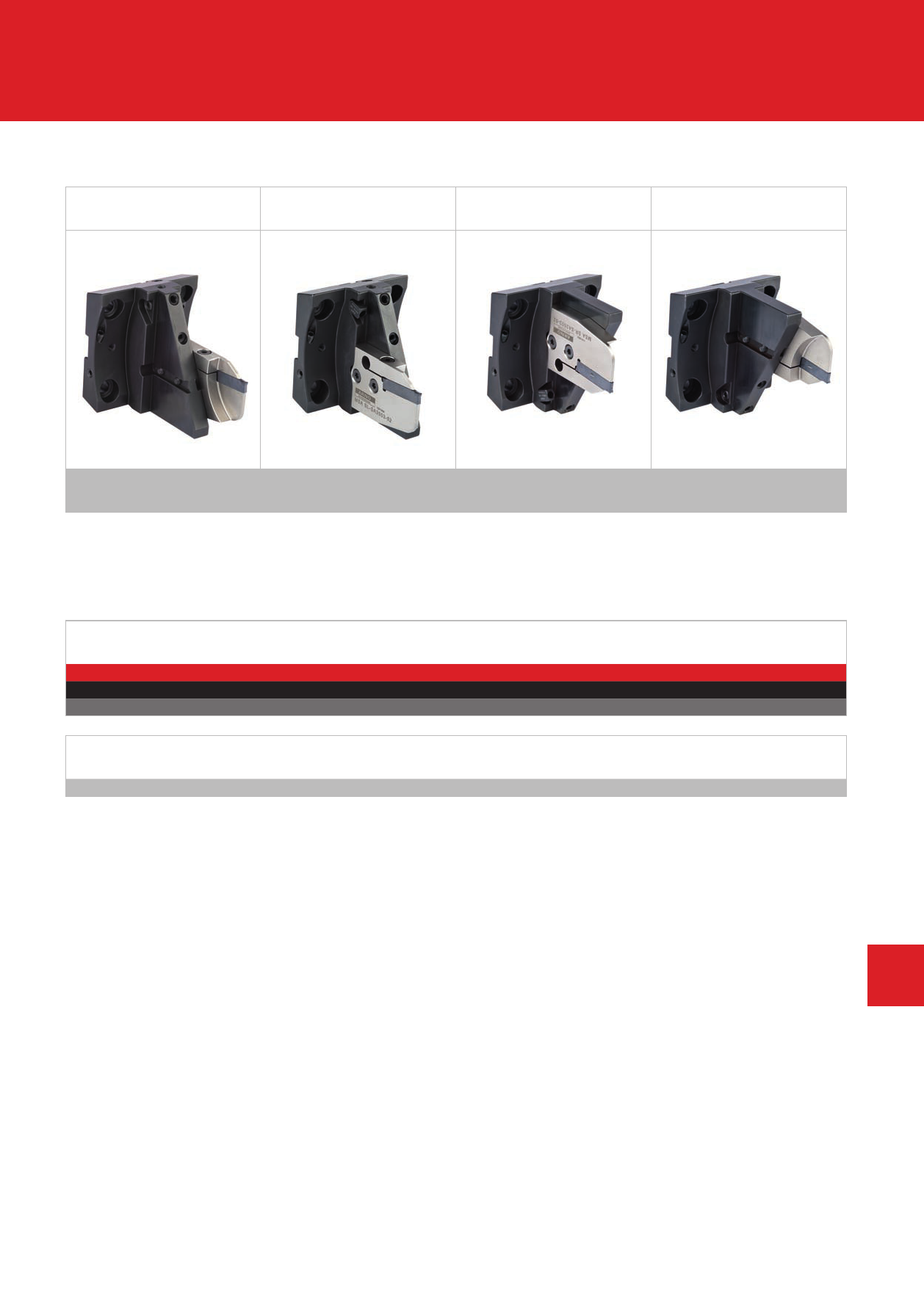

Варианты монтажа
Правосторонний модуль
Левосторонний модуль
Правосторонний модуль
Левосторонний модуль
Прямой монтаж
Прямой монтаж
Перевёрнутый монтаж
Примечание. Все показанные варианты монтажа возможны на одном держателе.
Перевёрнутый монтаж
Запасные части и комплектующие
Базовый держатель
HDD-BMT45-SDS
HDD-BMT55-SDS
HDD-BMT65-SDS
Винт крепления модуля
AS0070
AS0070
AS0070
Ключ
T5220-IP
T5220-IP
T5220-IP
Уплотнительное кольцо
OR 7 x 1.5 P
OR 8 x 1,5 P
OR 9 x 1,5 P
Форсунка
KMD 0825-3E
KMD 0825-3E
KMD 0825-3E
Модуль
Винт крепления пластины
Ключ
MSA-..-..
SA5T
T5220-IP
Примечание. Возможно изготовление специальных держателей по запросу. Пожалуйста, заполните бланк запроса на стр. 310 и
отправьте нам, или загрузите бланк с нашей страницы в интернете: www.arno.de/service/downloads.
8
Все размеры указаны в мм
ARNO®-Werkzeuge | Отрезка и обработка канавок – Держатели 287
info@arno-tools.ru
www.arno-tools.ru
