ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru

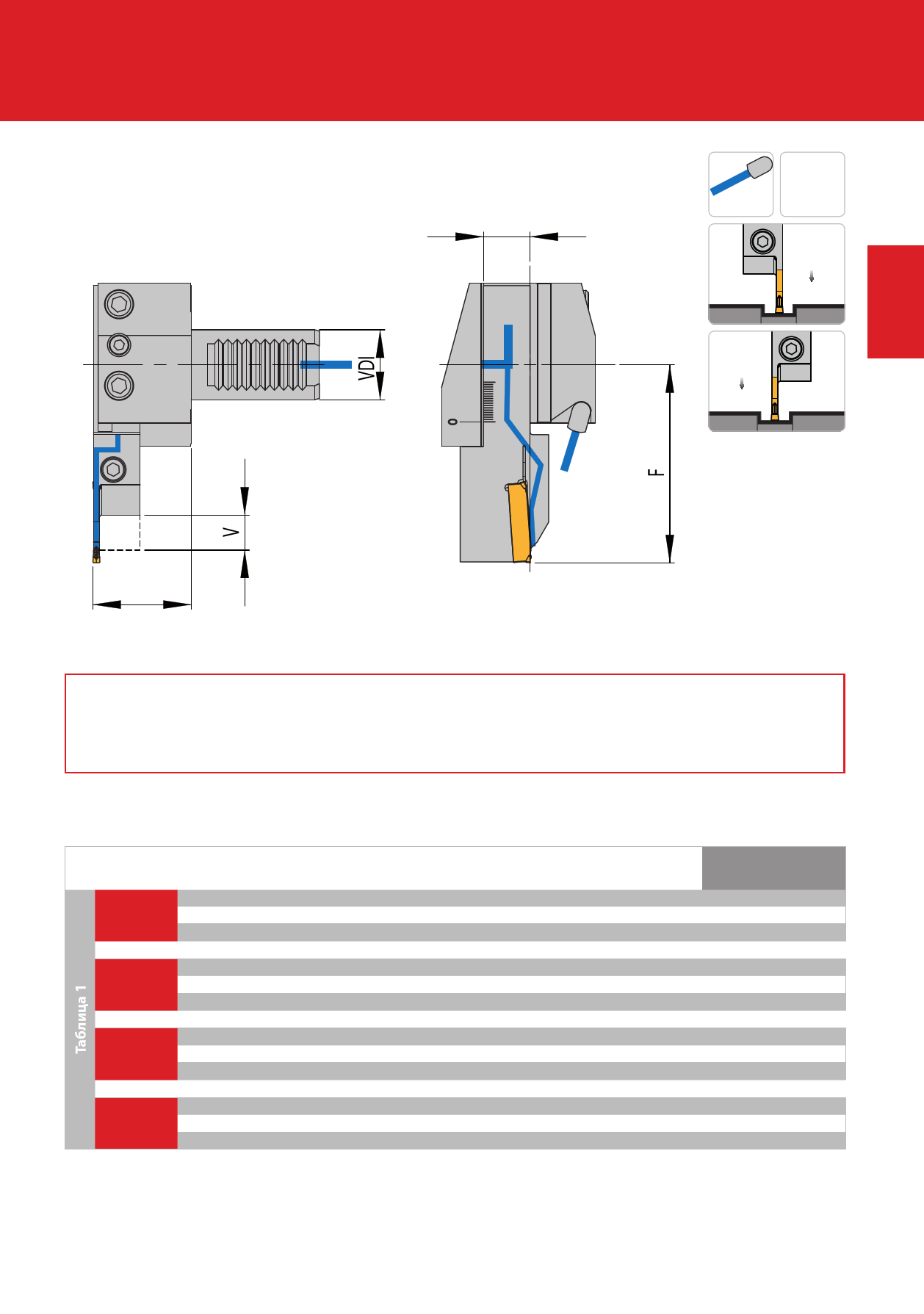

Моноблочные KMH-держатели (VDI)
HSA-ACS1-UN с KMH01 – Форма B
H
SA
форсунка
3
ACS
R
1L
Показано правостороннее
исполнение
AKL
ПРИМЕЧАНИЕ
Пожалуйста, выбирайте KMH-держатель (VDI) и соответствующий тип державки из таблицы 1.
Затем по типу державки выбирайте державку и соответствующую ей пластину по таблице 2.
KMH-держатели – Форма B
Форма
B1
VDI
HХвостовика
AKL
25 16 32.3
30 20 42.3
40 25 47.3
25 16 32.3
B2 30 20 42.3
40 25 47.3
25 16 32.3
B3 30 20 42.3
40 25 47.3
25 16 32.3
B4 30 20 42.3
40 25 47.3
* Вылет державки в держателе может быть увеличен на величину V.
Подвод СОЖ гарантируется во всём диапазоне регулировки V. Величина F изменяется соответственно.
V*
15
17
22
15
17
22
15
17
22
15
17
22
KMH-держатель (VDI)
KMH01-B1-25x16x30-IK
KMH01-B1-30x20x40-IK
KMH01-B1-40x25x44-IK
KMH01-B2-25x16x30-IK
KMH01-B2-30x20x40-IK
KMH01-B2-40x25x44-IK
KMH01-B3-25x16x30-IK
KMH01-B3-30x20x40-IK
KMH01-B3-40x25x44-IK
KMH01-B4-25x16x30-IK
KMH01-B4-30x20x40-IK
KMH01-B4-40x25x44-IK
Тип державки
HSA 1616 L …
HSA 2020 L …
HSA 2525 L …
HSA 1616 R …
HSA 2020 R …
HSA 2525 R …
HSA 1616 R …
HSA 2020 R …
HSA 2525 R …
HSA 1616 L …
HSA 2020 L …
HSA 2525 L …
Все размеры указаны в мм
ARNO®-Werkzeuge | Отрезка и обработка канавок – SA – Отрезные системы 41
