Моноблочные KMH-держатели (VDI)

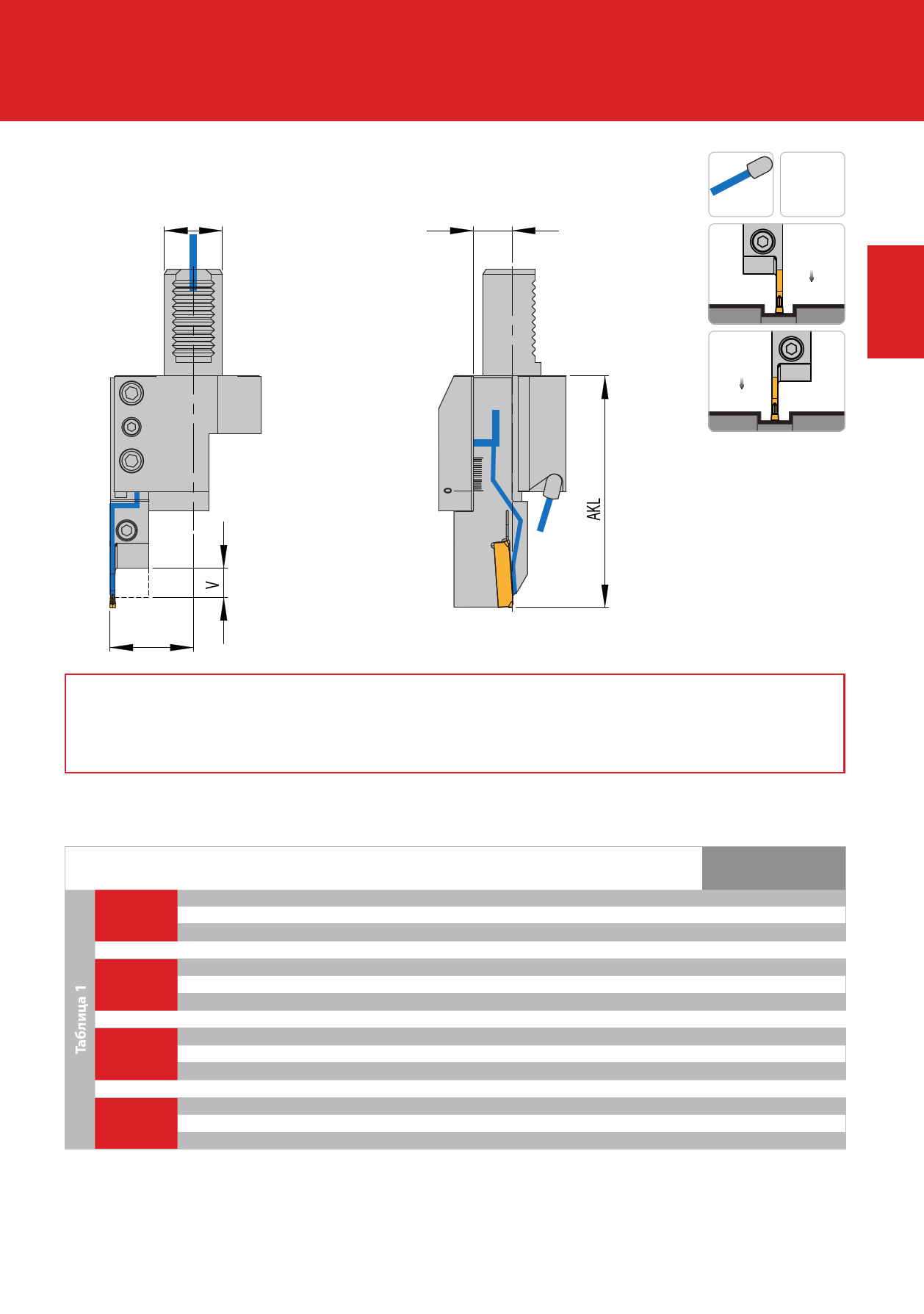

HSA-ACS1-UN с KMH01 – Форма C
VDI
H
SA
форсунка
3
ACS
R
1L
Показано правостороннее
исполнение
F
ПРИМЕЧАНИЕ
Пожалуйста, выбирайте KMH-держатель (VDI) и соответствующий тип державки из таблицы 1.
Затем по типу державки выбирайте державку и соответствующую ей пластину по таблице 2.
KMH держатель – Форма C
Форма
C1
VDI
HХвостовика
AKL
25 16 35.3
30 20 37.3
40 25 46.3
V*
15
17
22
25 16 35.3 15
C2 30 20 37.3 17
40 25 46.3 22
25 16 35.3 15
C3 30 20 37.3 17
40 25 46.3 22
25 16 35.3
C4 30 20 37.3
40 25 46.3
*Вылет державки в держателе может быть увеличен на величину V.
Подвод СОЖ гарантируется во всём диапазоне регулировки V. Величина AKL изменяется соответственно.
15
17
22
KMH-держатель (VDI)
KMH01-C1-25x16-IK
KMH01-C1-30x20-IK
KMH01-C1-40x25-IK
KMH01-C2-25x16-IK
KMH01-C2-30x20-IK
KMH01-C2-40x25-IK
KMH01-C3-25x16-IK
KMH01-C3-30x20-IK
KMH01-C3-40x25-IK
KMH01-C4-25x16-IK
KMH01-C4-30x20-IK
KMH01-C4-40x25-IK
Тип державки
HSA 1616 R
HSA 2020 R
HSA 2525 R
HSA 1616 L
HSA 2020 L
HSA 2525 L
HSA 1616 L
HSA 2020 L
HSA 2525 L
HSA 1616 R
HSA 2020 R
HSA 2525 R
Все размеры указаны в мм
