ARNO - каталог обработка канавок и отрезка 2016
Сменные модули
для размещения заказа - info@arno-tools.ru
MSA-ACS1
b2
L
1 ET
SA
3
ACS
Страница
79 – 80
R
L

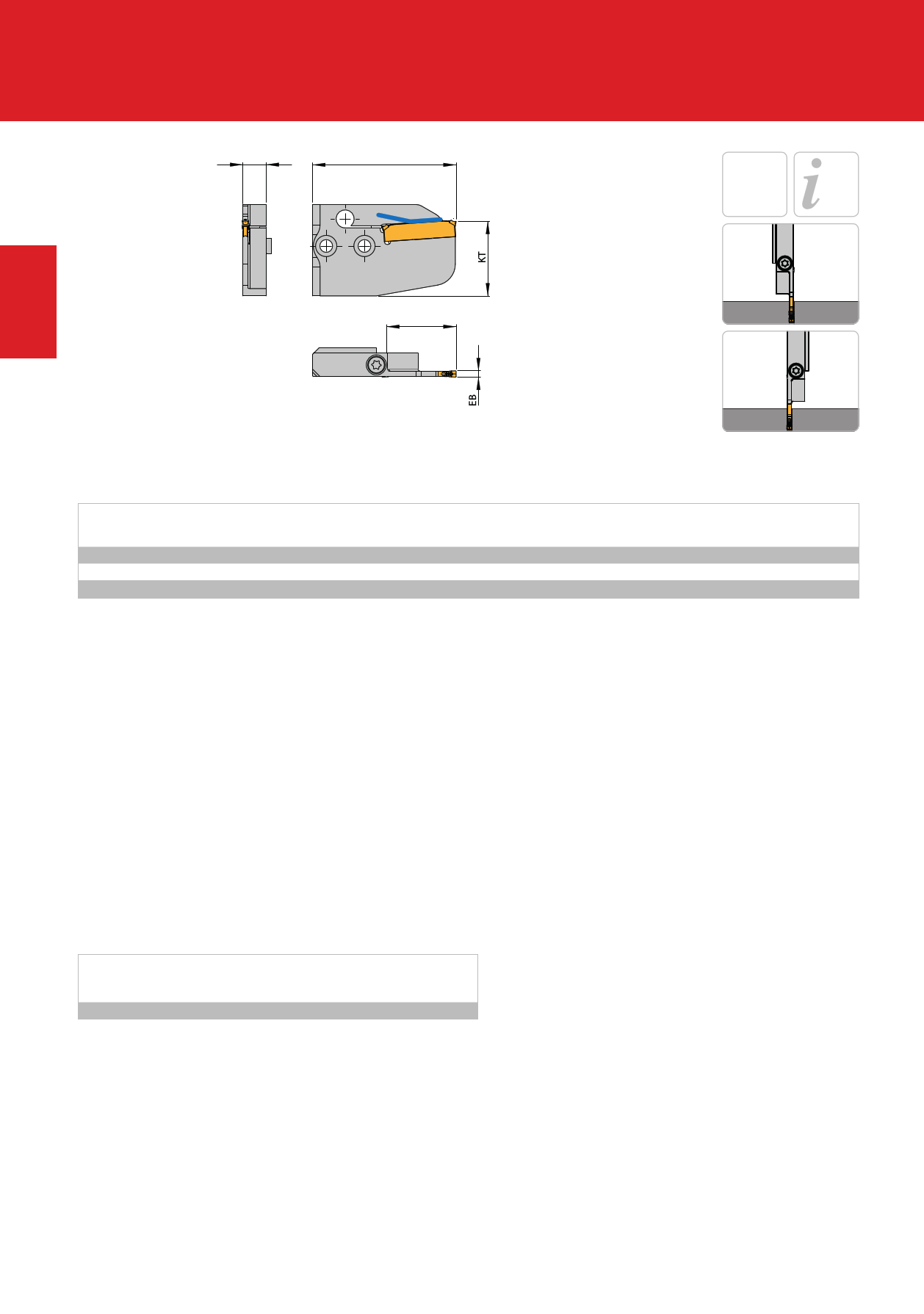

Сменные модули с ACS1
Показано левостороннее исполнение
Артикул
MSA-SR-SA3503-65-ACS1
MSA-SL-SA3503-65-ACS1
MSA-SL-SA3506-105-ACS1
EB ET Dmax DR b2
L
3,0 32,5 65
80 11,0 67,5
3,0 32,5 65
80 11,0 67,5
6.0 52.5 105 105 11.0 88.0
Dmax= Максимальный диаметр отрезки прутка, DR= Максимальный диаметр отрезки трубы
При использовании сменного модуля с диаметром отрезки более 105 мм мы рекомендуем использовать динамометрическую отвёртку с моментом 3 Nm.
Сменные модули могут быть установлены на стандартные NC-державки.
KT
Применяемая
сменная пластина
35,0 SA 35-30…
35,0 SA 35-30…
35.0 SA 35-60…
Запасные части
Сменный модуль
MSA-S R/L…
Винт
SA5T
Ключ
T5220-IP
66 ARNO®-Werkzeuge | Отрезка и обработка канавок – SA – Отрезные системы
info@arno-tools.ru
www.arno-tools.ru
Все размеры указаны в мм
