ARNO - каталог обработка канавок и отрезка 2016
для размещения заказа - info@arno-tools.ru
Базовые державки и комплектующие
Обработка наружных канавок
Обработка канавок – 45°
без подвода
СОЖ
Страница
142 – 150
R

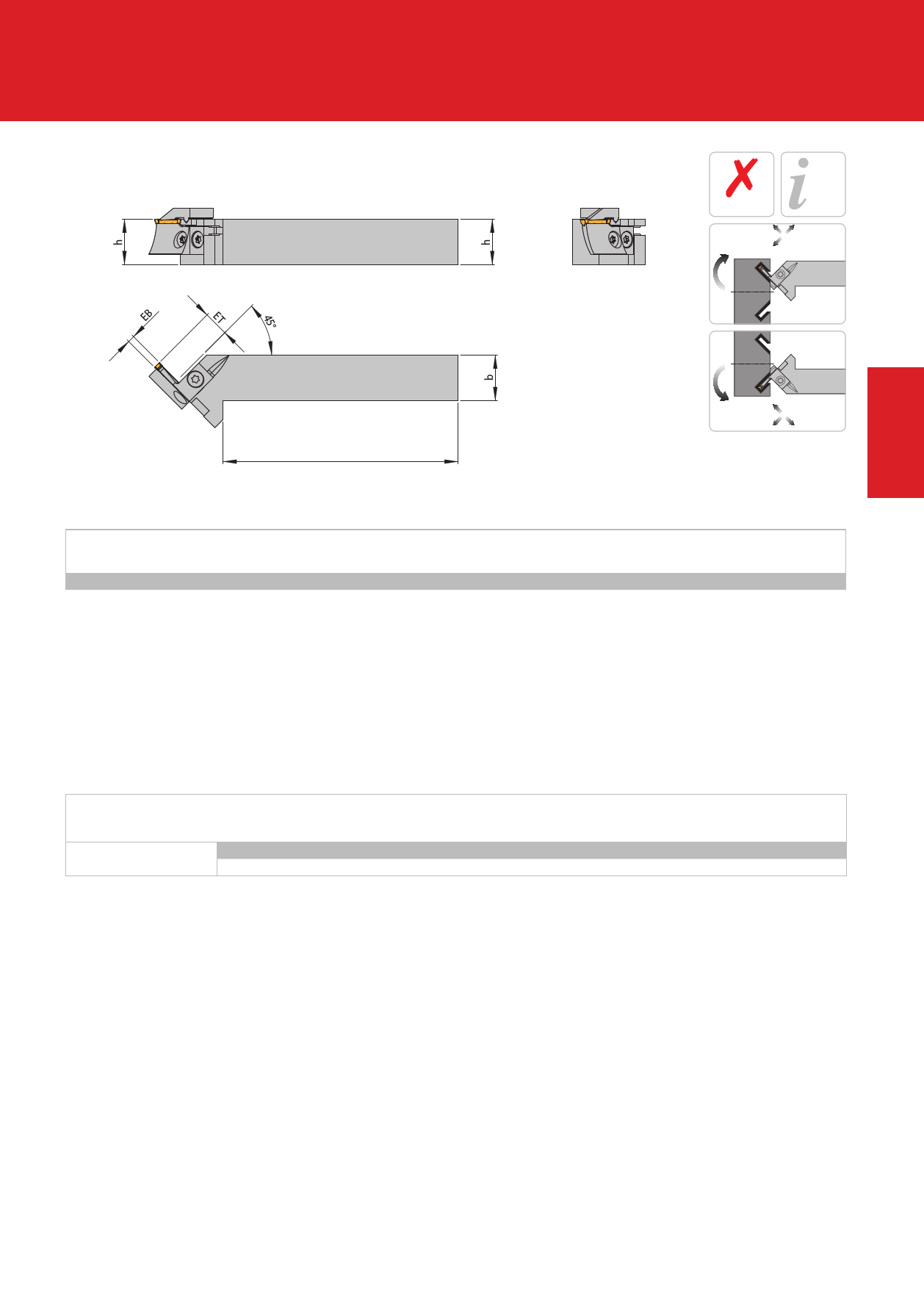

Базовая державка
Артикул
452020 R/L
l1
b
20
Показано правостороннее
исполнение
L
2
h l1
20 103
Базовые державки и комплектующие
Базовая державка
EB
ET
Опорный
модуль
Прижим
Применяемая
пластина
Винт
452020 R/L
2
8 102… R/L
KAM2 R/L
212....
T 154
3
12 103… R/L
KAM3 R/L
316....
T 154
Примечание. На державку могут быть установлены все комплектующие из стандартной номенклатуры, представленные на странице 99.
Пожалуйста, обратите внимание! При подборе комплектующих следует выбирать их из диапазона, большего чем номинальный диаметр наружной стенки канавки.
Например: EB=3 мм, ET=12 мм, DA=67мм, необходимо выбрать опорный модуль 103-75100R.
Ключ
KS 1111
KS 1111
Все размеры указаны в мм
ARNO®-Werkzeuge | Отрезка и обработка канавок – NC – Система обработки канавок 95
