Общее описание
System introduction
Prsentation du systme
SHARK-Drill HP4

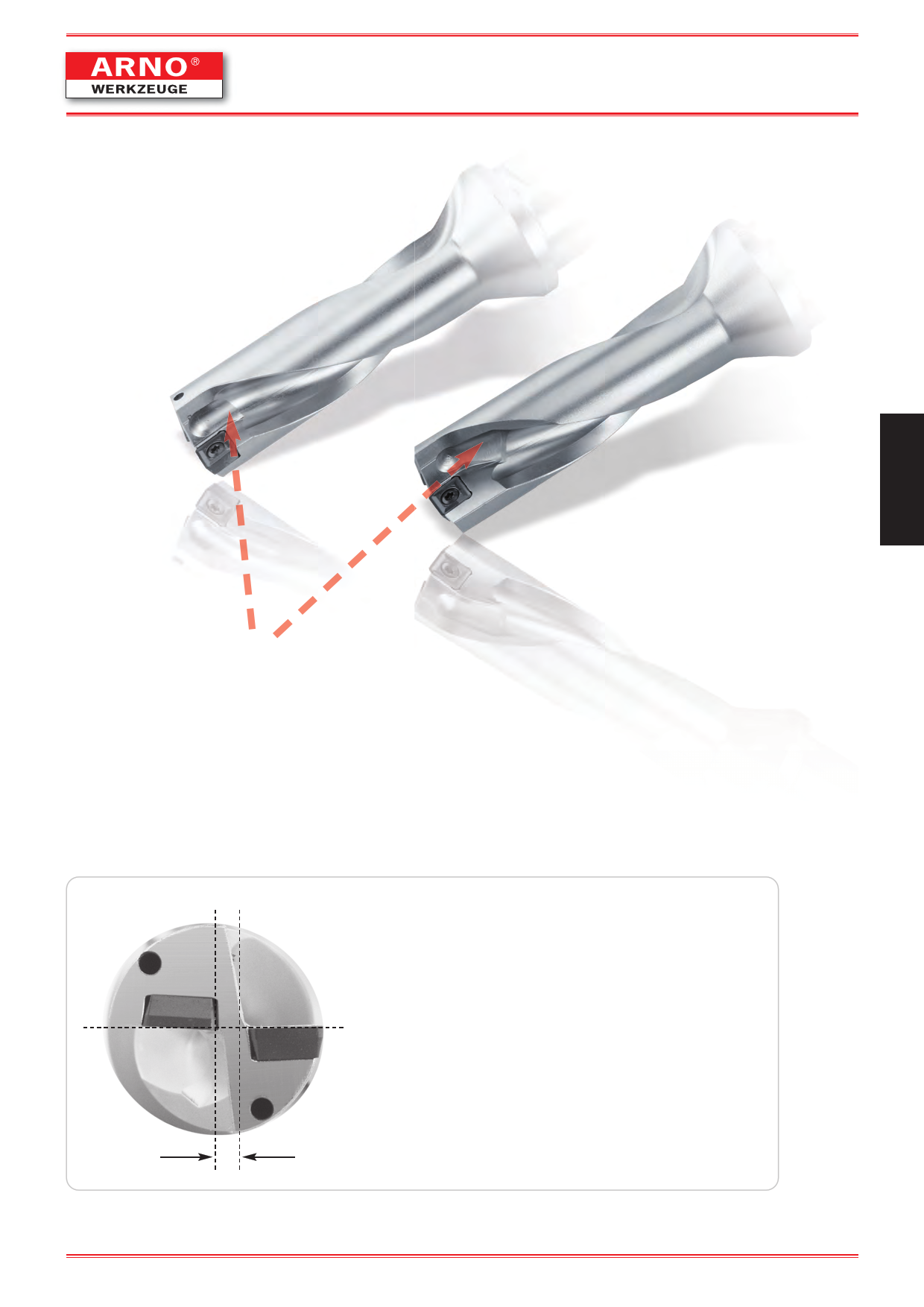

Стружкоотвод Внешняя пластина
Swarf chamber: External insert
Poche copeaux pour la
plaquette extrieure
Стружкоотвод Внутренняя пластина
Swarf chamber: Internal insert
Poche copeaux pour la
plaquette intrieure
3
„ВТОРИЧНЫЙ КАНАЛ ОТВОДА СТРУЖКИ“
Дополнительные углубления для облегчения эвакуации
стружкоотвод.
стружки из зоны резания в
„Secondary swarf channel“
Over laps for smooth swarf flow. Ideal swarf evacuation due to large swarf channels and opti-
mized Overlaps from head area to flute.
„Chambre supplmentaire pour lvacuation des copeaux“
Des goujures conues pour vacuation optimise des copeaux. Une vacuation idale grce
ces poches copeaux plus grandes en bout doutil.
Путем смещения оси сверла в направлении внешней пластины
относительно оси обрабатываемого отверстия на величину „x“,
можно получить отверстие большего диаметра Xmax = 0,25 mm!
By off setting the centre axis of the drills in direction of the outer
insert by “X” a larger drill diameter can be achieved.
Xmax = 0,25 mm!
En dcalant laxe central du foret vers lextrieur de «X», un
diamtre plus grand peut tre perc.
Xmax = 0,25 mm!
X
119
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
