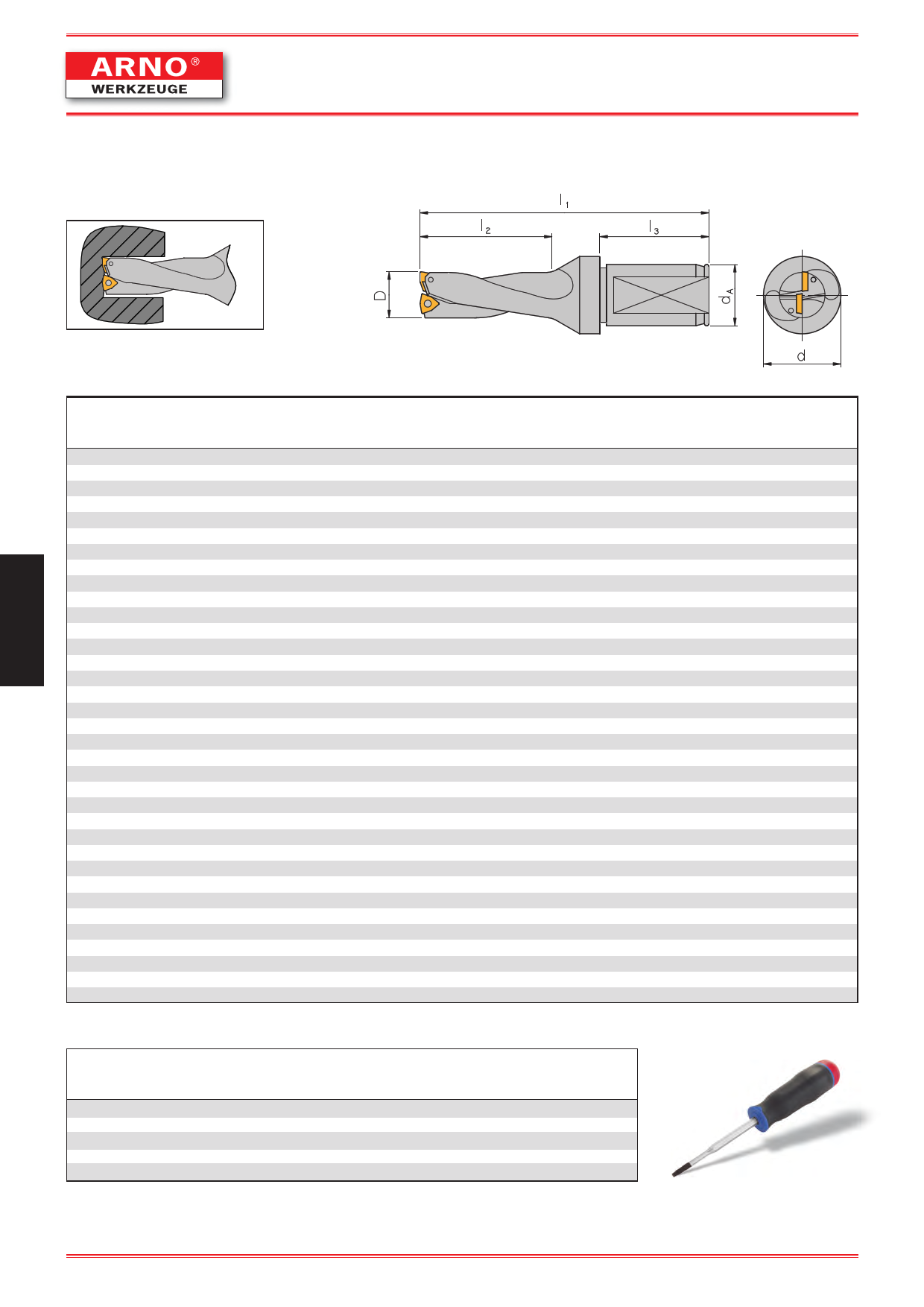

ARNO - каталог сверление 2011. Страница 142

2xD

для размещения заказа - info@arno-tools.ru

Сверла со сменными пластинами

Short hole drill with indexable inserts

Forets plaquettes amovibles

Сверла с двумя пластинами

14 - 53 mm

twisted clamping recess

Rainure de logement des copeaux hlicodale

Показано правостороннее исполнение

Right-hand execution shown

Outil reprsent droite

Сверла со сменными пластинами / Short hole drill with indexable inserts / Forets plaquettes amovibles

Обозначение

Designation

Dsignation

D ± 0,2

dA h6

Пластины

Indexable insert

Plaquette amovible

2D.14R-D

2D.14,5R-D

2D.15R/L-D

2D.15,5R-D

2D.16R/L-D

2D.16,5R-D

2D.17R/L-D

2D.17,5R-D

2D.19R-D

2D.20R-D

2D.21R-D

2D.22R-D

2D.23R-D

2D.24R-D

2D.25R-D

2D.26R-D

2D.27R-D

2D.28R-D

2D.29R-D

2D.30R-D

2D.31R-D

2D.32R-D

2D.34R-D

2D.35R-D

2D.36R-D

2D.37R-D

2D.38R-D

2D.39R-D

2D.40R-D

2D.42R-D

2D.44R-D

2D.46R-D

2D.48R-D

2D.50R-D

2D.53R-D

14,0 32 25 114 28 54

14,5 32 25 115 29 54

15,0 32 25 116 30 54

15,5 32 25 117 31 54

16,0 32 25 118 32 54

16,5 32 25 119 33 54

17,0 32 25 120 34 54

17,5 32 25 121 35 54

19,0 32 25 124 36 54

20,0 32 25 126 40 54

21,0 32 25 128 42 54

22,0 32 25 130 44 54

23,0 32 25 132 46 54

24,0 32 25 134 48 54

25,0 32 25 136 50 54

26,0 32 25 138 52 54

27,0 32 25 140 54 54

28,0 32 25 142 56 54

29,0 32 25 144 58 54

30,0 49 32 150 60 58

31,0 49 32 152 62 58

32,0 49 32 154 64 58

34,0 49 32 158 68 58

35,0 49 32 160 70 58

36,0 49 32 162 72 58

37,0 49 32 164 74 58

38,0 49 32 166 76 58

39,0 49 32 168 78 58

40,0 49 32 170 80 58

42,0 49 32 174 84 58

44,0 49 32 178 88 58

46,0 59 40 197 92 68

48,0 59 40 201 96 68

50,0 59 40 205 100 68

53,0 59 40 211 106 68

WC_T 020204...

WC_T 030204...

WC_T 050304...

WC_T 060304...

WC_T 07T304...

Комплектующие / Spare parts / Pices de rechange

Для державки

For

Pour

Винт крепления

Clamping screw

Vis de serrage

Допустимый момент затяжки

max. torque

Couple de serrage max.

2D.14 - 17,5R/L-D

2D.19 - 23R-D

2D.24 - 29R-D

2D.30 - 37R-D

2D.38 - 53R-D

SS 5140

SS 5151

SS 1751

SS 1111

0,6 Nm

1,0 Nm

1,3 Nm

3,4 Nm

Примечание В комплект поставки входят винты крепления и отвертка

Remark

Tools are supplied with clamping screws and screwdriver.

Indication Les outils sont fournis avec leur vis de serrage et la cl.

Ключ

Key

T 5106

T 5107

T 5108

T 5115

Примечание Моменты затяжки смотрите на странице 253.

Remark

For torque screw drivers see page 253.

Indication Tournevis dynamomtrique: voir Page 253.

142

Размеры указаны в мм

Dimensions in mm

Toutes les dimensions en mm
