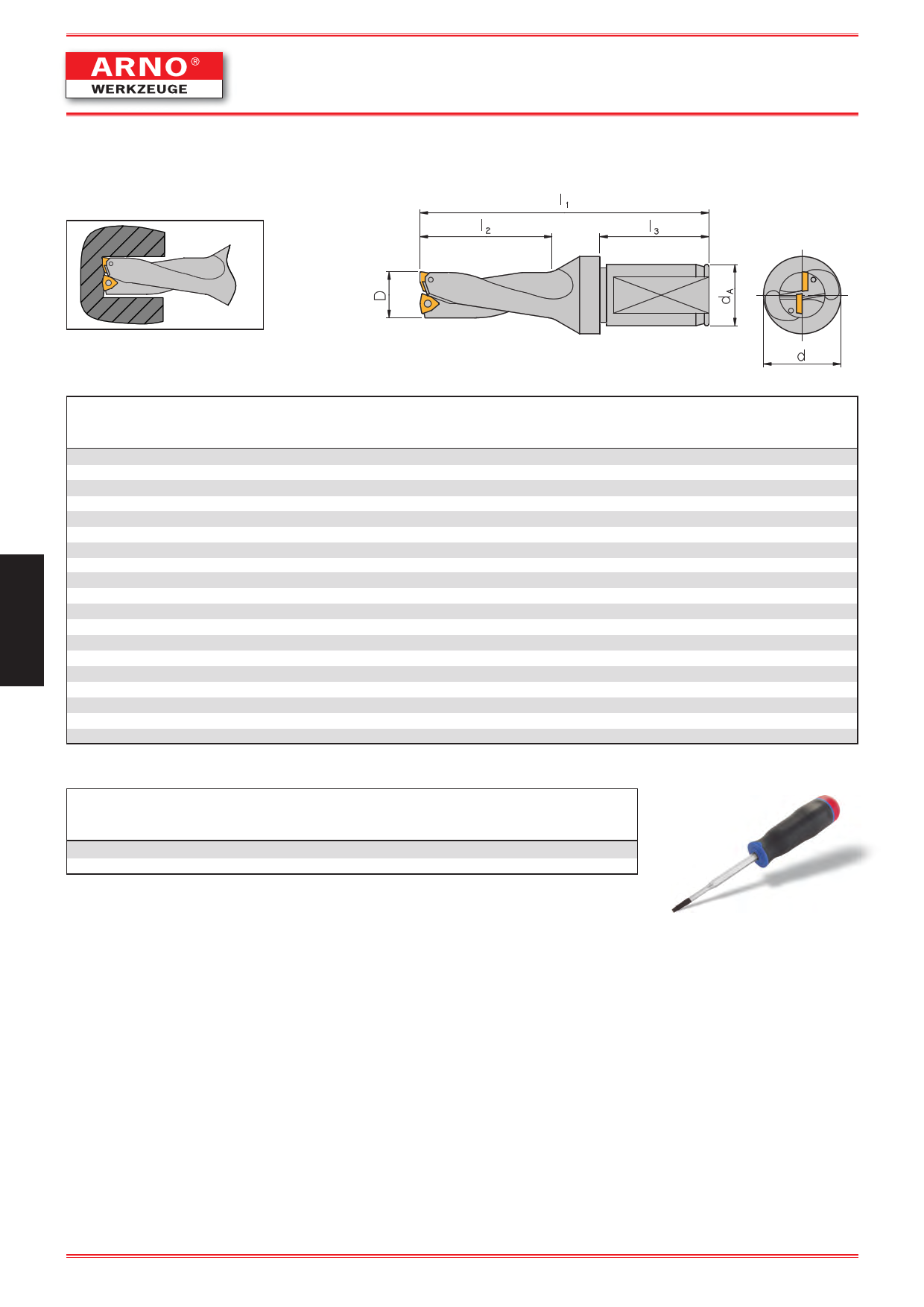

ARNO - каталог сверление 2011. Страница 144

3xD

для размещения заказа - info@arno-tools.ru

Сверла со сменными пластинами

Short hole drill with indexable inserts

Forets plaquettes amovibles

Сверла с двумя пластинами

30 - 53 mm

twisted clamping recess

Rainure de logement des copeaux hlicodale

Показано правостороннее исполнение

Right-hand execution shown

Outil reprsent droite

Сверла со сменными пластинами / Short hole drill with indexable inserts / Forets plaquettes amovibles

Обозначение

Designation

Dsignation

D ± 0,2

dA h6

Пластины

Indexable insert

Plaquette amovible

3D.30 R/L -D

3D.31 R -D

3D.32 R/L -D

3D.33 R -D

3D.34 R/L -D

3D.35 R -D

3D.36 R/L -D

3D.37 R -D

3D.38 R -D

3D.39 R -D

3D.40 R/L -D

3D.41 R -D

3D.42 R -D

3D.43 R -D

3D.44 R -D

3D.45 R -D

3D.48 R -D

3D.49 R -D

3D.53 R -D

30 49 32 180 90 58

31 49 32 183 93 58

32 49 32 186 96 58

33 49 32 189 99 58

34 49 32 192 102 58

35 49 32 195 105 58

36 49 32 198 108 58

37 49 32 201 111 58

38 49 32 204 114 58

39 49 32 207 117 58

40 49 32 210 120 58

41 49 32 213 123 58

42 49 32 216 126 58

43 49 32 219 129 58

44 49 32 222 132 58

45 59 40 240 135 68

48 59 40 249 144 68

49 59 40 252 147 68

53 59 40 264 159 68

WC_T 060304…

WC_T 07T304…

Комплекующие / Spare parts / Pices de rechange

Для державки

For

Pour

Винт крепления

Clamping screw

Vis de serrage

Допустимый момент затяжки

max. torque

Couple de serrage max.

3D.30-37.. R/L

3D.38-53.. R/L

SS 1111

3,4 Nm

Примечание В комплект поставки входят винты крепления и отвертка

Remark

Tools are supplied with clamping screws and screwdriver.

Indication Les outils sont fournis avec leur vis de serrage et la cl.

Ключ

Key

T 5115

Примечание Моменты затяжки смотрите на странице 253.

Remark

For torque screw drivers see page 253.

Indication Tournevis dynamomtrique: voir Page 253.

144

Размеры указаны в мм

Dimensions in mm

Toutes les dimensions en mm
