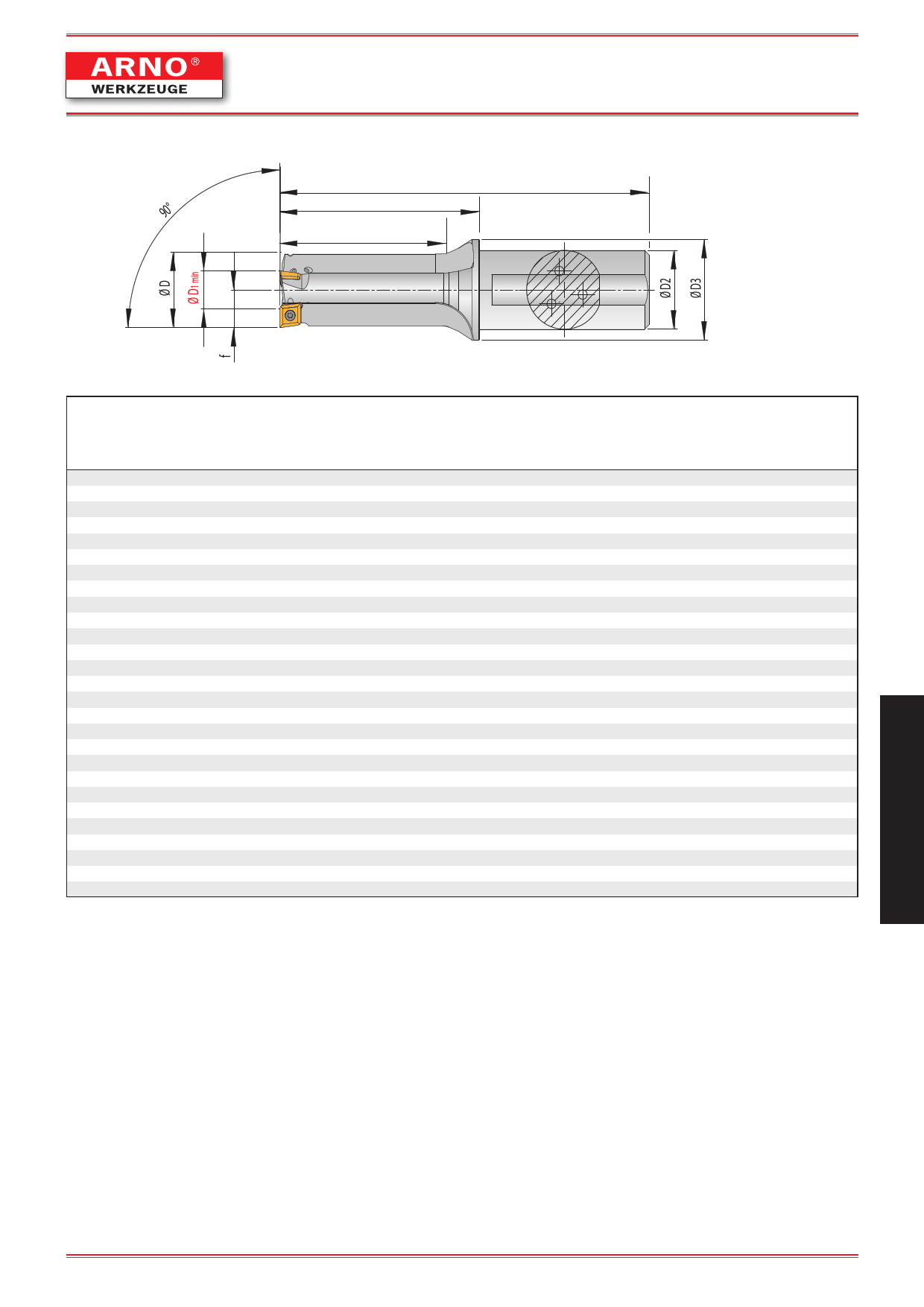

SHARK-CUT® Rebore - Рассверливание

3 пластины

3 flute

3 dents

Сверление отверстий размером / Drilling depth up to / Profondeur de perage jusqu

2,25 x D 24 - 50 mm

90° l 3

Державки / Holder / Porte-outil

Обозначение

Designation

Dsignation

D D1 min D2 D3

Показано правостороннее исполнение

Right-hand execution shown

Outil reprsent droite

Пластины

Inserts

Plaquettes

SCR 2412 R03-0054G06

SCR 2513 R03-0056G06

SCR 2612 R03-0059G07

SCR 2713 R03-0061G07

SCR 2814 R03-0063G07

SCR 2913 R03-0065G08

SCR 3014 R03-0068G08

SCR 3115 R03-0070G08

SCR 3216 R03-0072G08

SCR 3317 R03-0074G08

SCR 3418 R03-0077G08

SCR 3517 R03-0079G09

SCR 3618 R03-0081G09

SCR 3719 R03-0083G09

SCR 3820 R03-0086G09

SCR 3921 R03-0088G09

SCR 4022 R03-0090G09

SCR 4121 R03-0092G10

SCR 4222 R03-0095G10

CR 4323 R03-0097G10

SCR 4424 R03-0099G10

SCR 4525 R03-0101G10

SCR 4626 R03-0104G10

SCR 4727 R03-0106G10

SCR 4823 R03-0108G13

SCR 4924 R03-0110G13

SCR 5025 R03-0113G13

24 12 25 32 122 54 66 13

25 13 32 40 130 56 70 14

26 12 32 40 134 59 74 13

27 13 32 40 137 61 77 14

28 14 32 40 140 63 80 15

29 13 32 40 144 65 84 14

30 14 32 40 146 68 86 15

31 15 32 40 149 70 89 16

32 16 32 40 151 72 91 17

33 17 32 40 154 74 94 18

34 18 32 40 156 77 96 19

35 17 40 50 166 79 96 18

36 18 40 50 168 81 98 19

37 19 40 50 170 83 100 20

38 20 40 50 173 86 103 21

39 21 40 50 175 88 105 22

40 22 40 50 177 90 107 23

41 21 40 50 179 92 109 22

42 22 40 50 182 95 112 23

43 23 40 50 185 97 115 24

44 24 40 50 187 99 117 25

45 25 40 50 190 101 120 26

46 26 40 50 192 104 122 27

47 27 40 50 195 106 125 28

48 23 40 55 198 108 128 23

49 24 40 55 200 110 130 24

50 25 40 55 203 113 133 25

LPET / LPNT 0602....

LPET / LPNT 0703....

LPET / LPNT 0803....

LPET / LPNT 09T3....

LPET / LPNT 10T3....

LPET / LPNT 1304....

ИНФОРМАЦИЯ:

Державки комплектуются винтами и набором запасных винтов,

но поставляются без ключа

INFORMATION:

Holder will be supplied with clamping screws

and spare screws, however without key.

NOTE:

Les outils sont fournis avec les vis de serrage et les

vis de rechange mais sans la cl

Примечание:

Remark:

Note:

Наборы запасных частей на странице 192.

Spare parts and accessories see page 192.

Pices de rechange et accessoires voir page 192

169

Размеры указаны в мм

Dimensions in mm

Toutes les dimensions en mm
