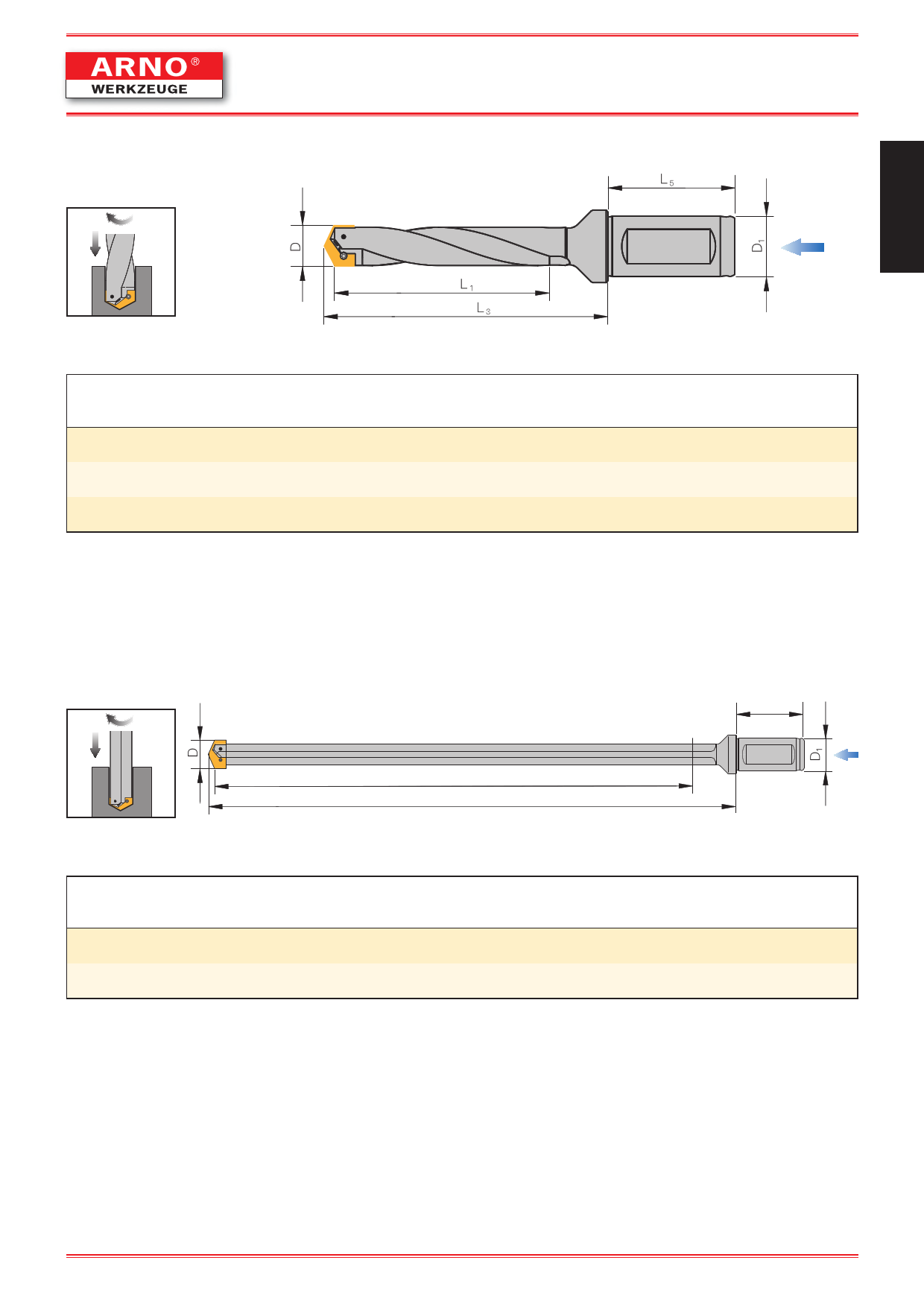

C цилиндрическим хвостовиком Weldon
Flanged holders - Weldon shank
SHARK-Drill®
Foret plaquette – queue Weldon
Серия / Series / Sries G
15,5 mm – 17,65 mm
1
Корпуса серии / Holders series / Forets srie G
Обозначение
Designation
Dsignation
Длина
Length
D L1 L3 D1 L5
Longueur
7-8xD
HG1550-1765-64SPW20 Standard
Standard
15,5 - 17,65 64 94,9 20 41,9
8 - 12 x D
HG1550-1765-114SPW20 Extended
Long
15,5 - 17,65 114
145,7
2041,9
11 - 14 x D
HG1550-1765-178SPW20 Long
Extra long
15,5 - 17,65 178
209,1
20 41,9
H
–
–
–
MK
–
–
–
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Серия / Series / Sries E
12,98 mm – 17,65 mm
L5
L1
L3
Корпуса серии / Holders series / Forets srie E
Обозначение
Designation
Dsignation
Длина
Length
D L1 L3 D1 L5
Longueur
HE1298-1765-295GW20
20 - 25 x D
Extra long
Extra long
12,98 - 17,65 295
326,7
20 41,9
HE1298-1765-387GW20
25 - 32 x D
Extreme long
Super long
12,98 - 17,65 387
418,8
20 41,9
H
–
–
MK
–
–
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Внимание:
Remark:
Attention:
Смотрите варианты применения на странице 80!
Please see the application guidelines for this holder on page 83!
Pour ces outils, voir les donnes dapplication en page 85!
19
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
