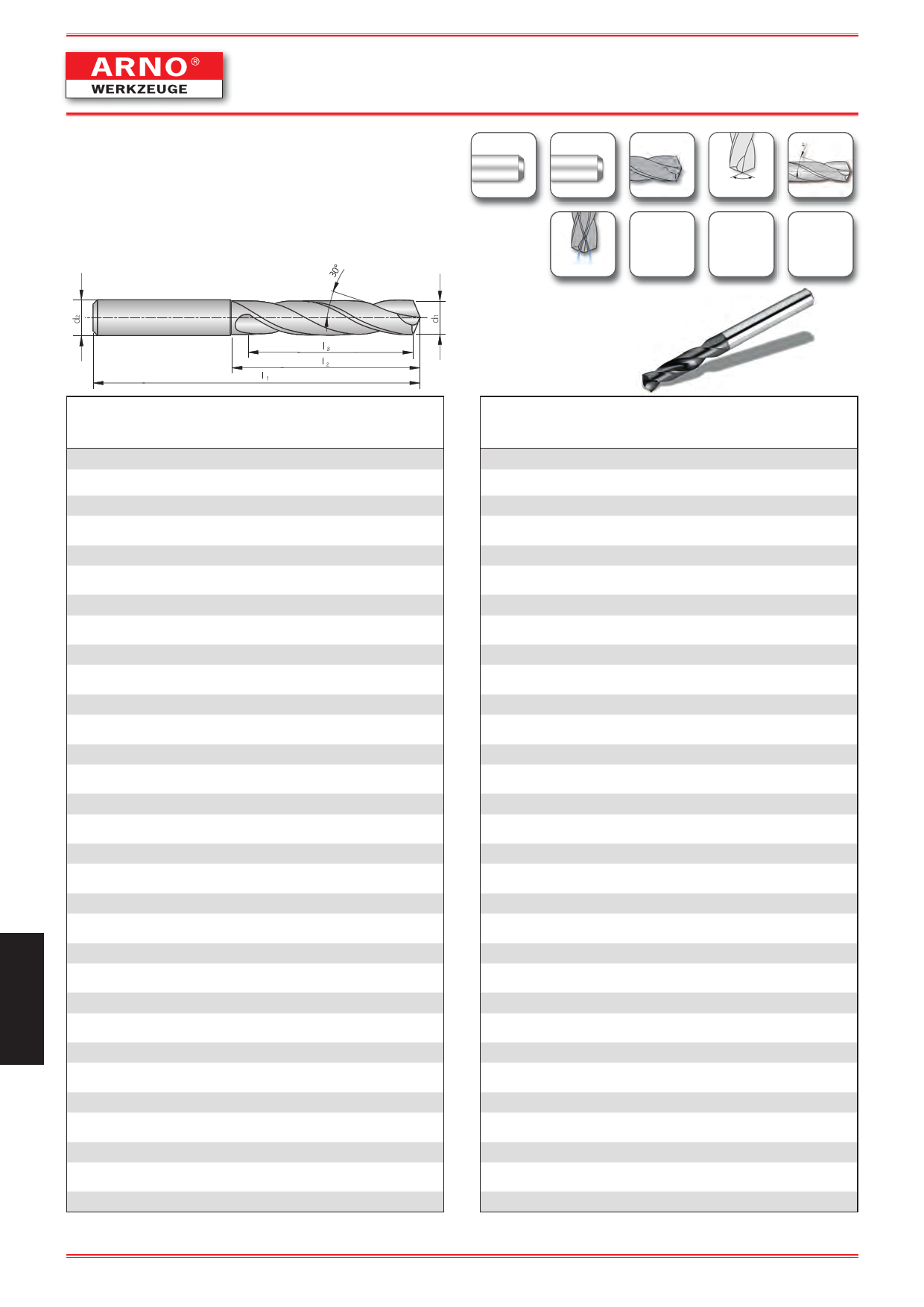

Твердосплавные сверла
Solid carbide twist drills
Foret carbure monobloc
Короткие
short design
srie courte
3xD
Без каналов для подвода СОЖ
without internal coolant supply
sans arrosage
Порошковая быстрорежущая сталь PM-HSS /
powder metal drill / Poudre acier rapide PM
h6 HA m7 135° 30°
ohne IK
without/senza IC
1,0 - 13,0 mm
PM-HSS
TiAlN
6
Обозначение
Designation
Dsignation
SP0010-0030 PM/TiAlN
SP0011-0033 PM/TiAlN
SP0012-0036 PM/TiAlN
SP0013-0039 PM/TiAlN
SP0014-0042 PM/TiAlN
SP0015-0045 PM/TiAlN
SP0016-0048 PM/TiAlN
SP0017-0051 PM/TiAlN
SP0018-0054 PM/TiAlN
SP0019-0057 PM/TiAlN
SP0020-0060 PM/TiAlN
SP0021-0063 PM/TiAlN
SP0022-0066 PM/TiAlN
SP0023-0069 PM/TiAlN
SP0024-0072 PM/TiAlN
SP0025-0075 PM/TiAlN
SP0026-0078 PM/TiAlN
SP0027-0081 PM/TiAlN
SP0028-0084 PM/TiAlN
SP0029-0087 PM/TiAlN
SP0030-0090 PM/TiAlN
SP0031-0093 PM/TiAlN
SP0032-0096 PM/TiAlN
SP0033-0099 PM/TiAlN
SP0034-0102 PM/TiAlN
SP0035-0105 PM/TiAlN
SP0036-0108 PM/TiAlN
SP0037-0111 PM/TiAlN
SP0038-0114 PM/TiAlN
SP0039-0117 PM/TiAlN
SP0040-0120 PM/TiAlN
d1 d2 l1 l2 l3
m7 h6
1,0 3 38 6 3,0
1,1 3 39 7 3,3
1,2 3 40 8 3,6
1,3 3 40 8 3,9
1,4 3 41 9 4,2
1,5 3 41 9 4,5
1,6 3 42 10 4,8
1,7 3 42 10 5,1
1,8 3 43 11 5,4
1,9 3 43 11 5,7
2,0 3 44 12 6,0
2,1 3 44 12 6,3
2,2 3 45 13 6,6
2,3 3 45 13 6,9
2,4 3 46 14 7,2
2,5 3 46 14 7,5
2,6 3 46 14 7,8
2,7 3 48 16 8,1
2,8 3 48 16 8,4
2,9 3 48 16 8,7
3,0 3 48 16 9,0
3,1 4 50 18 9,3
3,2 4 50 18 9,6
3,3 4 50 18 9,9
3,4 4 52 20 10,2
3,5 4 52 20 10,5
3,6 4 52 20 10,8
3,7 4 52 20 11,1
3,8 4 54 22 11,4
3,9 4 54 22 11,7
4,0 4 54 22 12,0
Обозначение
Designation
Dsignation
SP0041-0123 PM/TiAlN
SP0042-0126 PM/TiAlN
SP0043-0129 PM/TiAlN
SP0044-0132 PM/TiAlN
SP0045-0135 PM/TiAlN
SP0046-0138 PM/TiAlN
SP0047-0141 PM/TiAlN
SP0048-0144 PM/TiAlN
SP0049-0147 PM/TiAlN
SP0050-0150 PM/TiAlN
SP0051-0153 PM/TiAlN
SP0052-0156 PM/TiAlN
SP0053-0159 PM/TiAlN
SP0054-0162 PM/TiAlN
SP0055-0165 PM/TiAlN
SP0056-0168 PM/TiAlN
SP0057-0171 PM/TiAlN
SP0058-0174 PM/TiAlN
SP0059-0177 PM/TiAlN
SP0060-0180 PM/TiAlN
SP0061-0183 PM/TiAlN
SP0062-0186 PM/TiAlN
SP0063-0189 PM/TiAlN
SP0064-0192 PM/TiAlN
SP0065-0195 PM/TiAlN
SP0066-0198 PM/TiAlN
SP0067-0201 PM/TiAlN
SP0068-0204 PM/TiAlN
SP0069-0207 PM/TiAlN
SP0070-0210 PM/TiAlN
SP0071-0213 PM/TiAlN
d1 d2 l1 l2 l3
m7 h6
4,1 6 66 22 12,3
4,2 6 66 22 12,6
4,3 6 68 24 12,9
4,4 6 68 24 13,2
4,5 6 68 24 13,5
4,6 6 68 24 13,8
4,7 6 68 24 14,1
4,8 6 70 26 14,4
4,9 6 70 26 14,7
5,0 6 70 26 15,0
5,1 6 70 26 15,3
5,2 6 70 26 15,6
5,3 6 70 26 15,9
5,4 6 72 28 16,2
5,5 6 72 28 16,5
5,6 6 72 28 16,8
5,7 6 72 28 17,1
5,8 6 72 28 17,4
5,9 6 72 28 17,7
6,0 6 72 28 18,0
6,1 8 75 31 18,3
6,2 8 75 31 18,6
6,3 8 75 31 18,9
6,4 8 75 31 19,2
6,5 8 75 31 19,5
6,6 8 75 31 19,8
6,7 8 75 31 20,1
6,8 8 78 34 20,4
6,9 8 78 34 20,7
7,0 8 78 34 21,0
7,1 8 78 34 21,3
204
Размеры указаны в мм.
Dimensions in mm
Toutes les dimensions en mm
