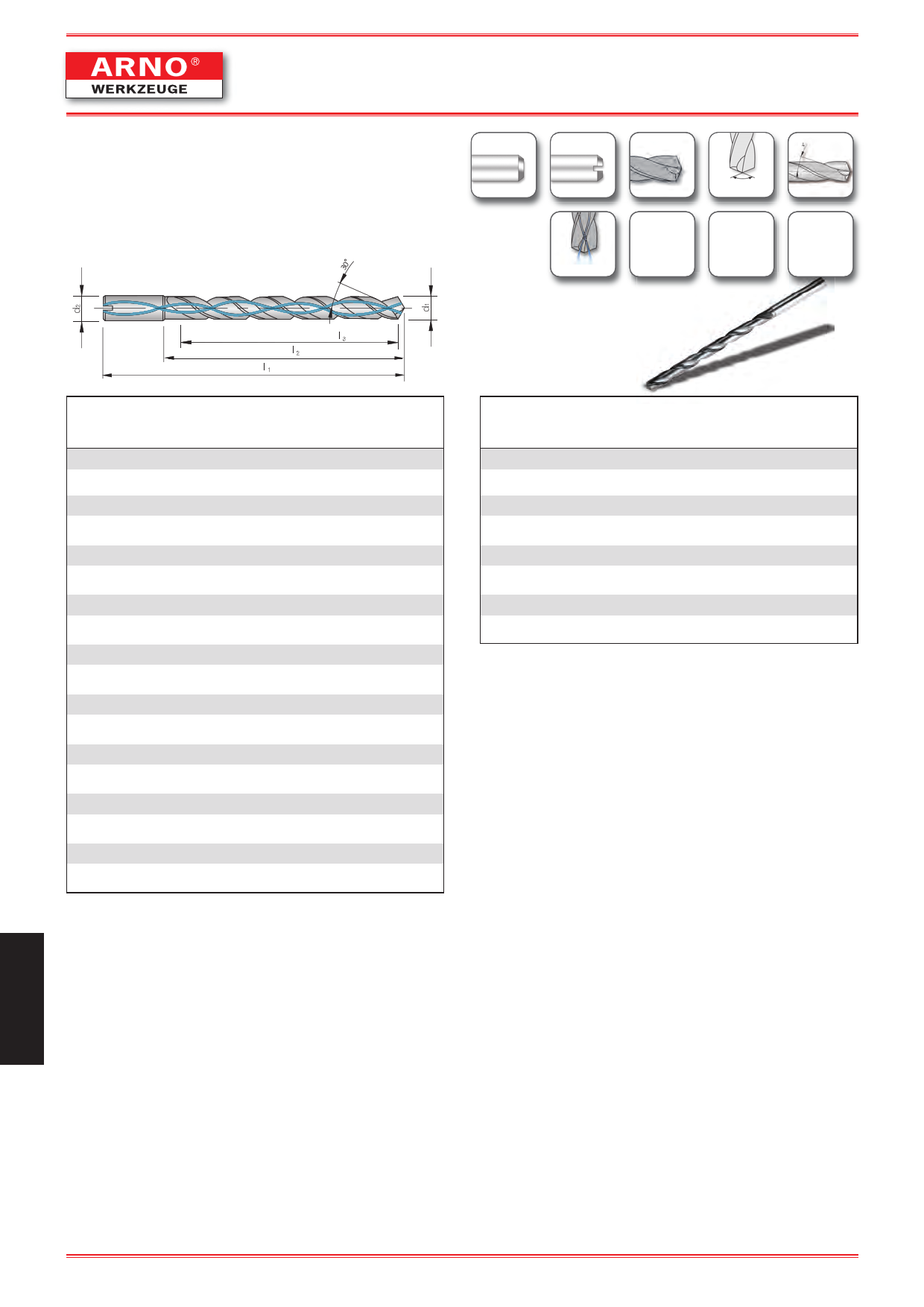

Твердосплавные сверла
Solid carbide twist drills
Foret carbure monobloc
Экстра длинные
extra long design
srie extra-longue
10 x D С каналами для подвода СОЖ
with internal coolant supply
avec arrosage interne
h6
HAK
m7
140°
30°
mit IK
with / avec IC
3,0 - 14,0 mm
мелкодисперсный
твердый сплав
Ultra micro grain
Grain ultra fin
TiAlN
Обозначение
Designation
Dsignation
SPC0030-0300 VHM/TiAlN
d1
m7
3,0
SPC0033-0330 VHM/TiAlN 3,3
SPC0035-0350 VHM/TiAlN 3,5
SPC0040-0400 VHM/TiAlN 4,0
SPC0042-0420 VHM/TiAlN 4,2
SPC0045-0450 VHM/TiAlN 4,5
SPC0050-0500 VHM/TiAlN 5,0
SPC0055-0550 VHM/TiAlN 5,5
SPC0060-0600 VHM/TiAlN 6,0
SPC0065-0650 VHM/TiAlN 6,5
SPC0068-0680 VHM/TiAlN 6,8
SPC0070-0700 VHM/TiAlN 7,0
SPC0075-0750 VHM/TiAlN 7,5
SPC0080-0800 VHM/TiAlN 8,0
SPC0085-0850 VHM/TiAlN 8,5
SPC0090-0900 VHM/TiAlN 9,0
SPC0095-0950 VHM/TiAlN 9,5
SPC0100-1000 VHM/TiAlN 10,0
d2 l1 l2 l3
h6
3 90 39 30,0
4 97 46 33,0
4 97 46 35,0
4 103 52 40,0
5 112 59 42,0
5 112 59 45,0
5 118 65 50,0
6 127 72 55,0
6 133 78 60,0
7 141 85 65,0
7 147 91 68,0
7 147 91 70,0
8 155 98 75,0
8 161 104 80,0
9 169 111 85,0
9 175 117 90,0
10 182 124 95,0
10 188 130 100,0
Обозначение
Designation
Dsignation
SPC0105-1050 VHM/TiAlN
d1
m7
10,5
SPC0110-1100 VHM/TiAlN 11,0
SPC0115-1150 VHM/TiAlN 11,5
SPC0120-1200 VHM/TiAlN 12,0
SPC0125-1250 VHM/TiAlN 12,5
SPC0130-1300 VHM/TiAlN 13,0
SPC0135-1350 VHM/TiAlN 13,5
SPC0140-1400 VHM/TiAlN 14,0
d2 l1 l2 l3
h6
11 201 137 105,0
11 207 143 110,0
12 215 150 115,0
12 221 156 120,0
13 229 163 125,0
13 235 169 130,0
14 243 176 135,0
14 249 182 140,0
6
d1 = Диаметр рабочей части
d1 = Drill diameter
d1 = de perage
d2 = Диаметр хвостовика
d2 = Shank diameter
d2 = de la queue
l1 = Общая длина
l1 = Overall length
l1 = Longueur totale
l2 = Длина спирали
l2 = Flute length
l2 = Longueur taille
l3 = Максимальная глубна сверления
l3 = Max. drill depth
l3 = profondeur de perage
Примечание Также доступно исполнение хвостовика с лыской по DIN 6535HB, срок поставки увеличен на 1 неделю.
Reference Also available with flat to DIN 6535HB, approx. 1 week delivery time.
Note
Disponible en version DIN 6535HB, queue cylindrique avec mplat
220
Размеры указаны в мм.
Dimensions in mm
Toutes les dimensions en mm
