С цилиндрическим хвостовиком Weldon
Flanged holders - Weldon shank
SHARK-Drill®
Foret plaquette – queue Weldon
Серия / Series / Sries Q
34,37 mm – 47,8 mm
1
Gewinde / Thread / Filetato -W
G 1/4“

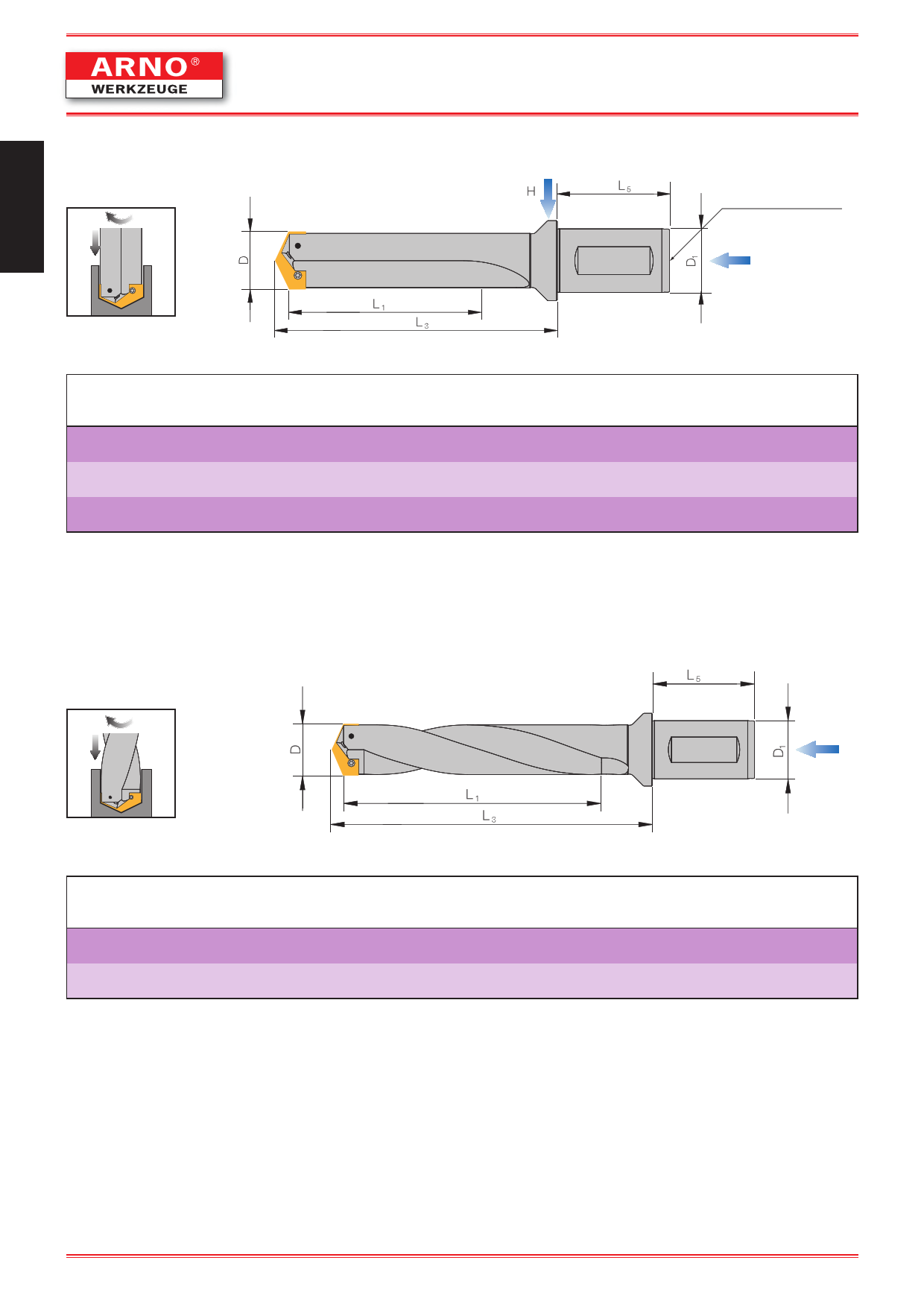

Корпуса серии / Holders series / Forets srie Q
Обозначение
Designation
Dsignation
Длина
Length
D L1 L3
Longueur
HQ3437-4780-76GW40
1,5-2 x D
Extra short
Extra court
34,37 - 47,8 76
129,8
HQ3437-4780-121GW40
3-4xD
Short
Court
34,37 - 47,8 121
177,8
3-4xD
HQ3437-4780-121GW40-W Short
Court
34,37 - 47,8 121
177,8
Резьбовое отверстие - G1/8 / Grub screw / Vis de serrage 20906-G1/8
D1 L5
40 70,1
40 70,1
40 70,1
H
1/4“
–
–
MK
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
–
–
– G1/4“
Серия / Series / Sries Q
34,37 mm – 47,8 mm
Корпуса серии / Holders series / Forets srie Q
Обозначение
Designation
Dsignation
Длина
Length
D L1 L3 D1 L5
Longueur
5-6xD
HQ3437-4780-165SPW40 Intermediate
Intermdiaire
34,37 - 47,8 165
222,3
40 70,1
7-8xD
HQ3437-4780-210SPW40 Standard
Standard
34,37 - 47,8 210
266,7
40 70,1
H
–
–
MK
–
–
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Внимание:
Remark:
Attention:
Смотрите варианты применения на странице 80!
Please see the application guidelines for this holder on page 83!
Pour ces outils, voir les donnes dapplication en page 85!
24
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
