ARNO - каталог сверление 2011
для размещения заказа - info@arno-tools.ru

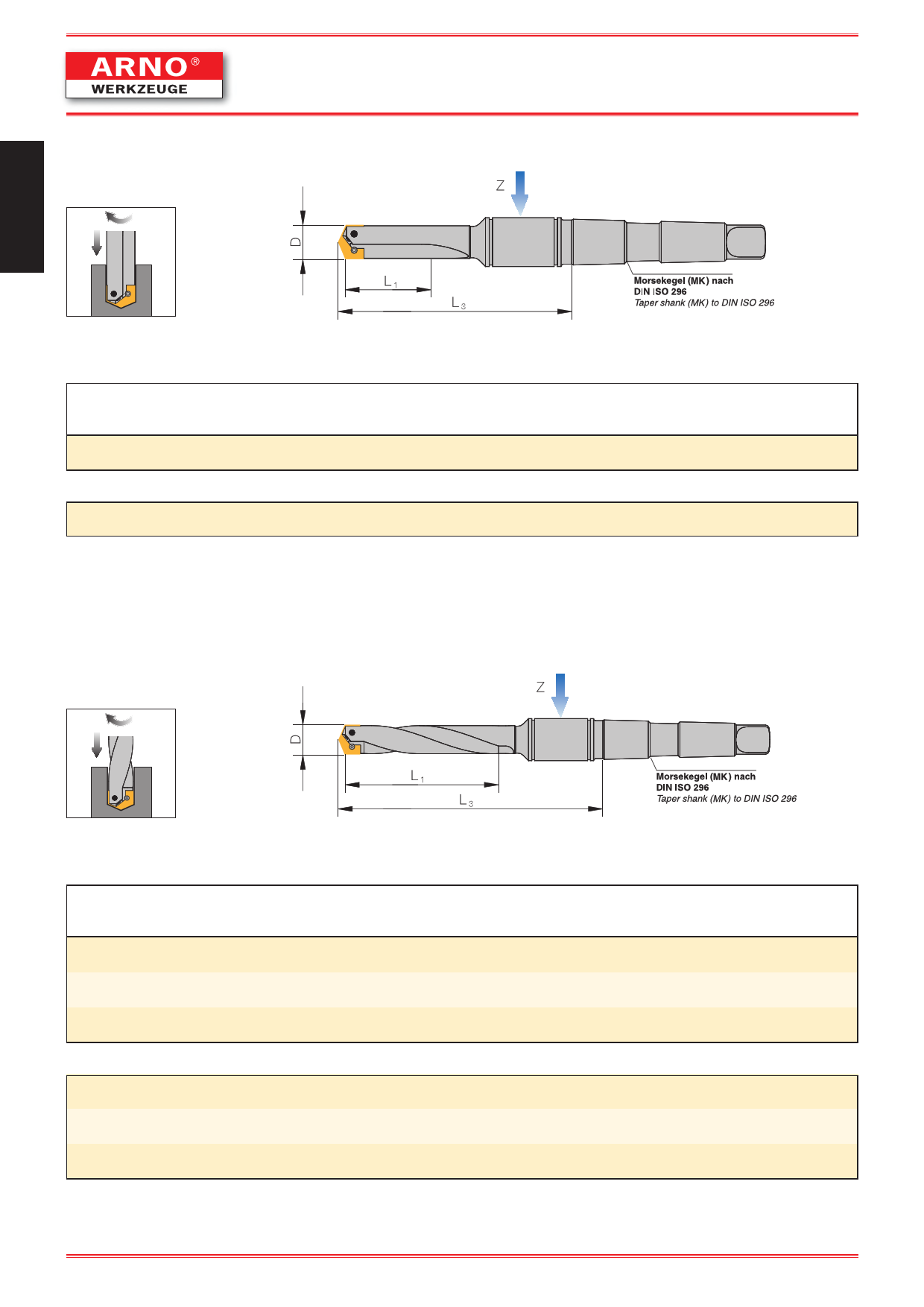

С конусом Морзе
Taper shank holders
Foret plaquette – cne morse
Серия / Series / Sries E+G
12,98 mm – 17,65 mm
1
SHARK-Drill®
Cono Morse (MK)
secondo DIN ISO 296
Корпуса серии / Holders series / Forets srie E
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Обозначение
Designation
Dsignation
Длина
Length
D
L1 L3 D1 L5 H
MK Z
Longueur
3-4xD
HE1298-1765-35GMK2 Short
12,98 - 17,65 35 92,4 – – – MK2 2KDA
Court
Корпуса серии / Holders series / Forets srie G
3-4xD
HG1550-1765-35GMK2 Short
15,5 - 17,65 35 92,4 – – – MK2 2KDA
Court
Серия / Series / Sries E+G
12,98 mm – 17,65 mm
Корпуса серии / Holders series / Forets srie E
Обозначение
Designation
Dsignation
Длина
Length
D L1 L3
Longueur
HE1298-1765-64SPMK2
7-8xD
Standard
Standard
12,98 - 17,65 64
121,0
8 - 12 x D
HE1298-1765-114SPMK2 Extended
Long
12,98 - 17,65 114
171,8
20 - 25 x D
HE1298-1765-178SPMK2 Long
Extra long
12,98 - 17,65 178
235,8
Корпуса серии / Holders series / Forets srie G
7-8xD
HG1550-1765-64SPMK2 Standard
Standard
8 - 12 x D
HG1550-1765-114SPMK2 Extended
Long
20 - 25 x D
HG1550-1765-178SPMK2 Long
Extra long
15,5 - 17,65 64
15,5 - 17,65 114
15,5 - 17,65 178
121,0
171,8
235,8
Внимание:
Remark:
Attention:
Смотрите варианты применения на странице 80!
Please see the application guidelines for this holder on page 83!
Pour ces outils, voir les donnes dapplication en page 85!
D1
–
–
–
–
–
–
32
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
info@arno-tools.ru
www.arno-tools.ru
Cono Morse (MK)
secondo DIN ISO 296
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
L5 H
MK Z
– – MK2 2KDA
– – MK2 2KDA
– – MK2 2KDA
– – MK2 2KDA
– – MK2 2KDA
– – MK2 2KDA
Дополнительные опции см. на стр. 89.
Holder accessories see page 89.
Accessoires: voir page 89.
32
