ARNO - каталог сверление 2011
для размещения заказа - info@arno-tools.ru

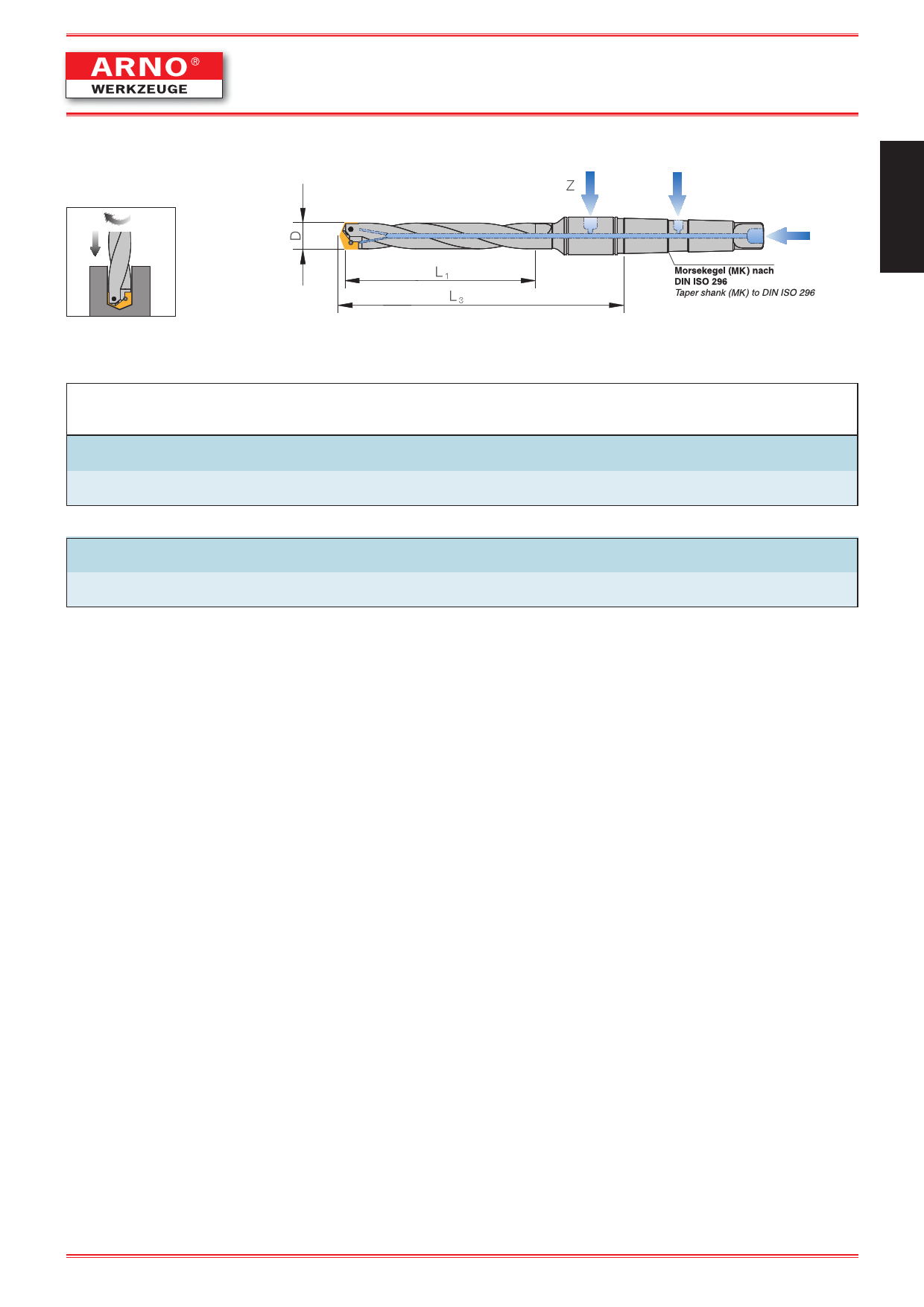

С конусом Морзе
Taper shank holders
Foret plaquette – cne morse
Серия / Series / Sries I+K
17,53 mm – 24,38 mm
SHARK-Drill®
1
Cono Morse (MK)
secondo DIN ISO 296
Корпуса серии / Holders series / Forets srie I
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Обозначение
Designation
Dsignation
Длина
Length
D
L1 L3 D1 L5 H
MK Z
Longueur
5-6xD
HI1753-2438-121SPMK3-G Intermediate
17,53 - 24,38 121
193,9
–
–
– MK3 3KDA
Intermdiaire
7-8xD
HI1753-2438-172SPMK3-G Standard
17,53 - 24,38 172
244,1
–
–
– MK3 3KDA
Standard
Корпуса серии / Holders series / Forets srie K
7- 8xD
HK2200-2438-121SPMK3-G Intermediate
22,0 - 24,38 121
193,9
–
–
– MK3 3KDA
Intermdiaire
7-8xD
HK2200-2438-172SPMK3-G Standard
22,0 - 24,38 172
244,1
–
–
– MK3 3KDA
Standard
Внимание:
Remark:
Attention:
Смотрите варианы применения на странице 80!
Please see the application guidelines for this holder on page 83!
Pour ces outils, voir les donnes dapplication en page 85!
35
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
info@arno-tools.ru
www.arno-tools.ru
Дополнительные опции см. на стр. 89.
Holder accessories see page 89.
Accessoires: voir page 89.
