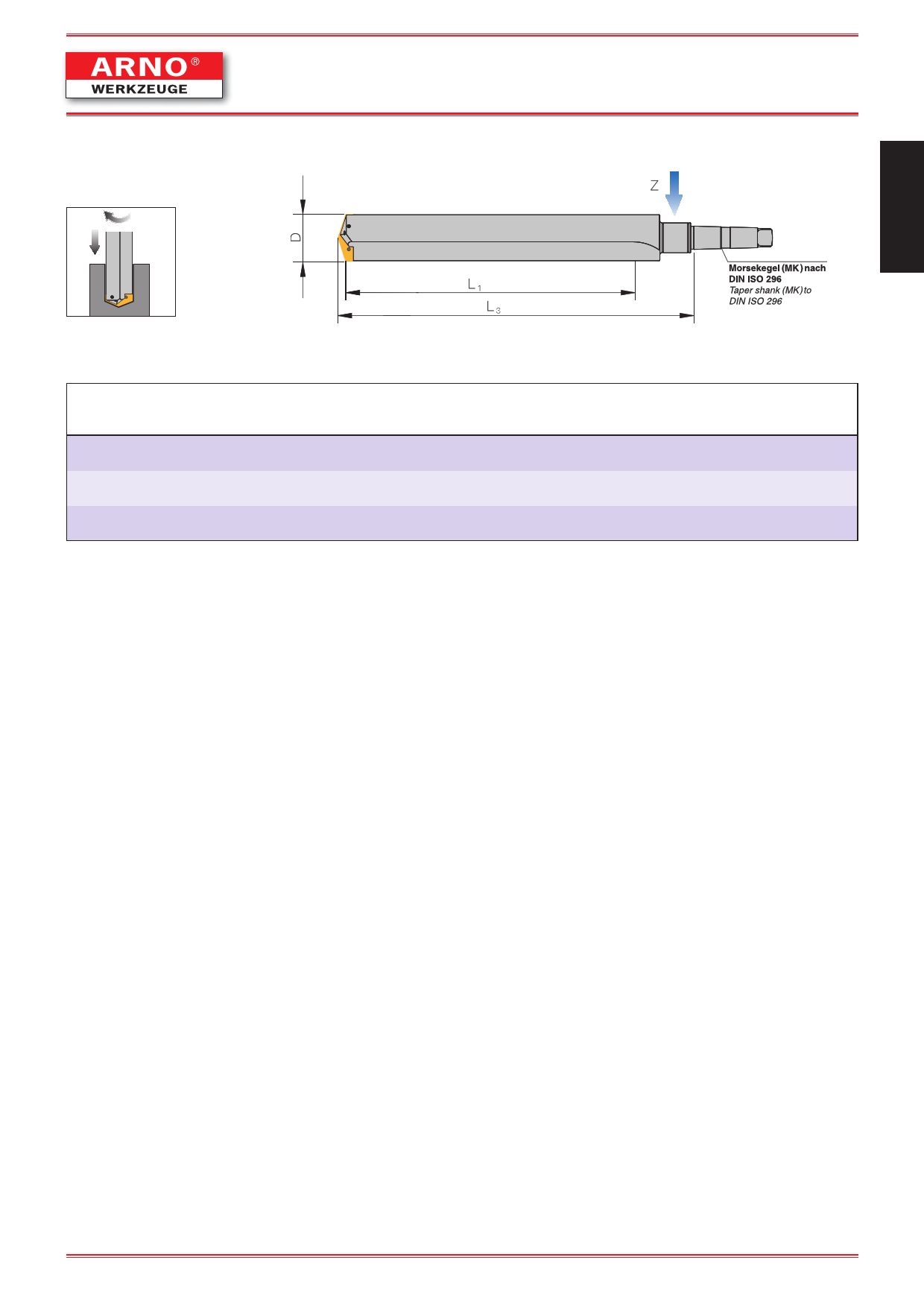

С конусом Морзе
Taper shank holders
Foret plaquette – cne morse
Серия / Series / Sries W
87,76 mm – 114,48 mm
SHARK-Drill®
1
Cono Morse (MK)
secondo DIN ISO 296
Корпуса серии / Holders series / Forets srie W
с внутренним подводом СОЖ
with through tool coolant
avec arrosage interne
Обозначение
Designation
Dsignation
Длина
Length
D
L1 L3 D1 L5 H
MK Z
Longueur
8 - 12 x D
HW8776-11400-556GMK5 Extended
87,76 - 114,48 556
681,0
–
–
– MK5 6KDA
Long
20 - 25 x D
HW8776-11400-685GMK5 Extra long
87,76 - 114,48 685
811,2
–
–
– MK5 6KDA
Extra long
25 - 32 x D
HW8776-11400-939GMK5 Extreme long 87,76 - 114,48 939 1065,2
–
–
– MK5 6KDA
Super long
Внимание:
Remark:
Attention:
Смотрите варианты применения на странице 80!
Please see the application guidelines for this holder on page 83!
Pour ces outils, voir les donnes dapplication en page 85!
45
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
info@arno-tools.ru
www.arno-tools.ru
Дополнительные опции см. на стр. 89.
Holder accessories see page 89.
Accessoires: voir page 89.
