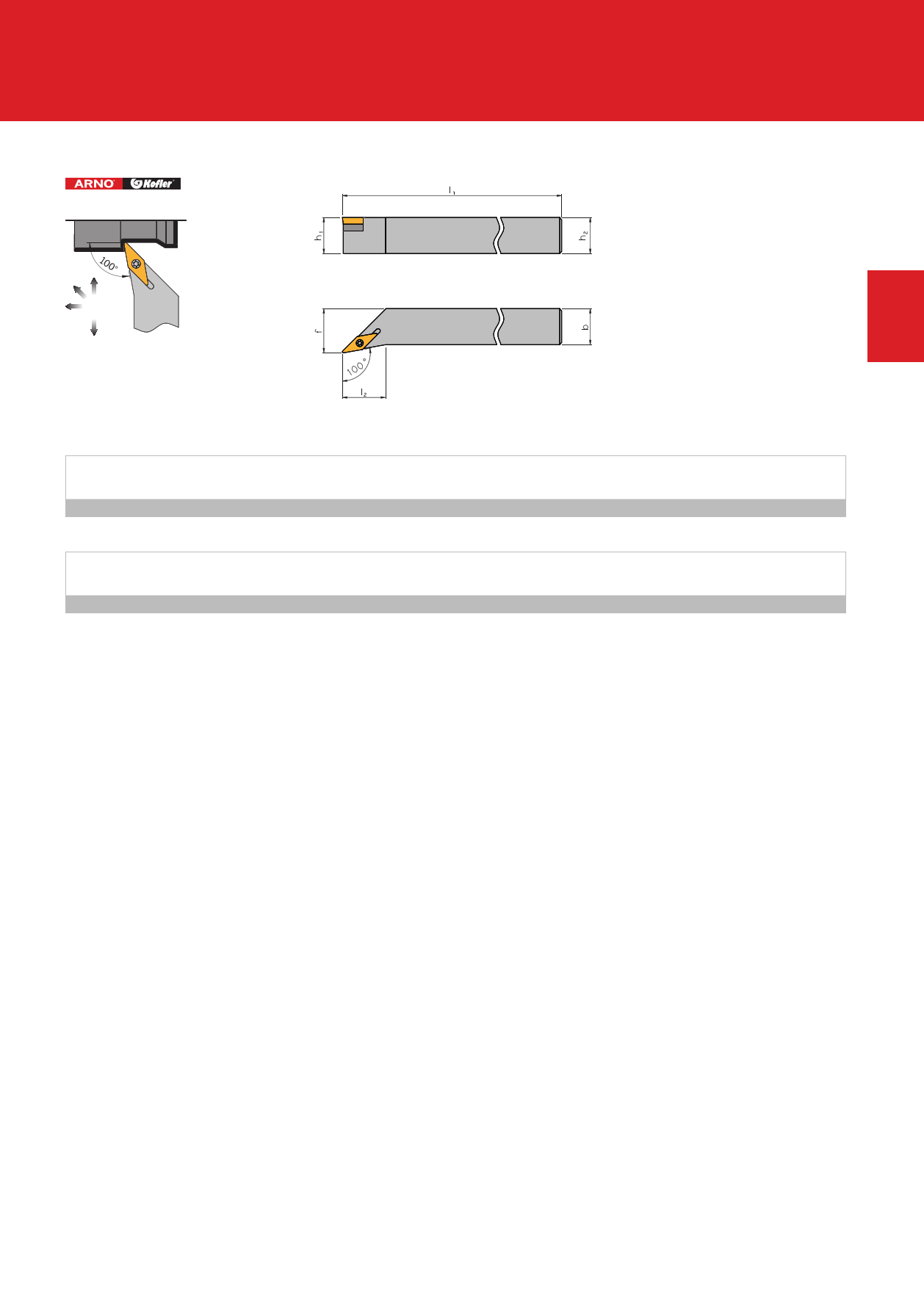

Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом
SVZC R/L Anstellwinkel / Approach angle / Угол в плане: 100°
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
SVZC R/L 2525 M16
h1 / h2
25
b
25
l1 l2
150 28,5
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SV.. R/L.. 16
Unterlage
Support pad
Опорная пластина
US 6522 /US 6523
Bchse
Bush
Винт опорной пластины
GBS 1111
Schraube
Screw
Винт
SS 1111
Fr Wendeschneidplatten mit 0,8 mm Radius
For indexable insert with radius 0.8 mm
Для сменной пластины с радиусом 0,8 mm
Fr Wendeschneidplatten mit 1,2 mm Radius
For indexable insert with radius 1.2 mm
Для сменной пластины с радиусом 1,2 mm
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт.
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
f
32,0
Schlssel
Key
Ключ
KS 1115
Wendeschneidplatte
Indexable insert
Пластины
VC.. 1604..
Sortiment
Spare part set
Набор комплектующих
S 6527 /S 6528
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
