Klemmhalter mit Schraubenklemmung

Tool holder with screw clamping

Державки с закреплением винтом

SDQC R/L Anstellwinkel / Approach angle / Угол в плане: 107,5°

Bohrstangen – Stahlschaft

Boring bar – Steel shank

Державка-стальной хвостовик

Bezeichnung

Designation

Обозначение

d h1 h2 l1 l2

S10K SDQC R/L 07

10 4,5 9 125 10,0

S12Q SDQC R/L 07

12 5,5 11 180 12,5

S16R SDQC R/L 07

16 7,5 15 200 16,5

S20S SDQC R/L 07

20 9,0 18 250 20,5

S25T SDQC R/L 11

25 11,5 23 300 26,5

S32U SDQC R/L 11

32 15,0 30 350 33,5

S40V SDQC R/L 11

40 18,5 37 400 41,5

Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr

Boring bar – Steel shank with through tool coolant

Державка-стальной хвостовик с отверстием для подвода СОЖ

Bezeichnung

Designation

Обозначение

d h1 hl1 l2

A10H SDQC R/L 07

10 4,5 9,0 100 10,0

A12K SDQC R/L 07

12 6,0 11,5 125 12,5

A16M SDQC R/L 07

16 8,0 15,5 150 16,5

A20Q SDQC R/L 07

20 10,0 19,0 180 20,5

A25R SDQC R/L 11

25 12,5 24,0 200 26,5

A32S SDQC R/L 11

32 16,0 31,0 250 33,5

A40T SDQC R/L 11

40 20,0 38,5 300 41,5

Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch

Remark: A-execution with cylindrical part at the end of the shank

Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки

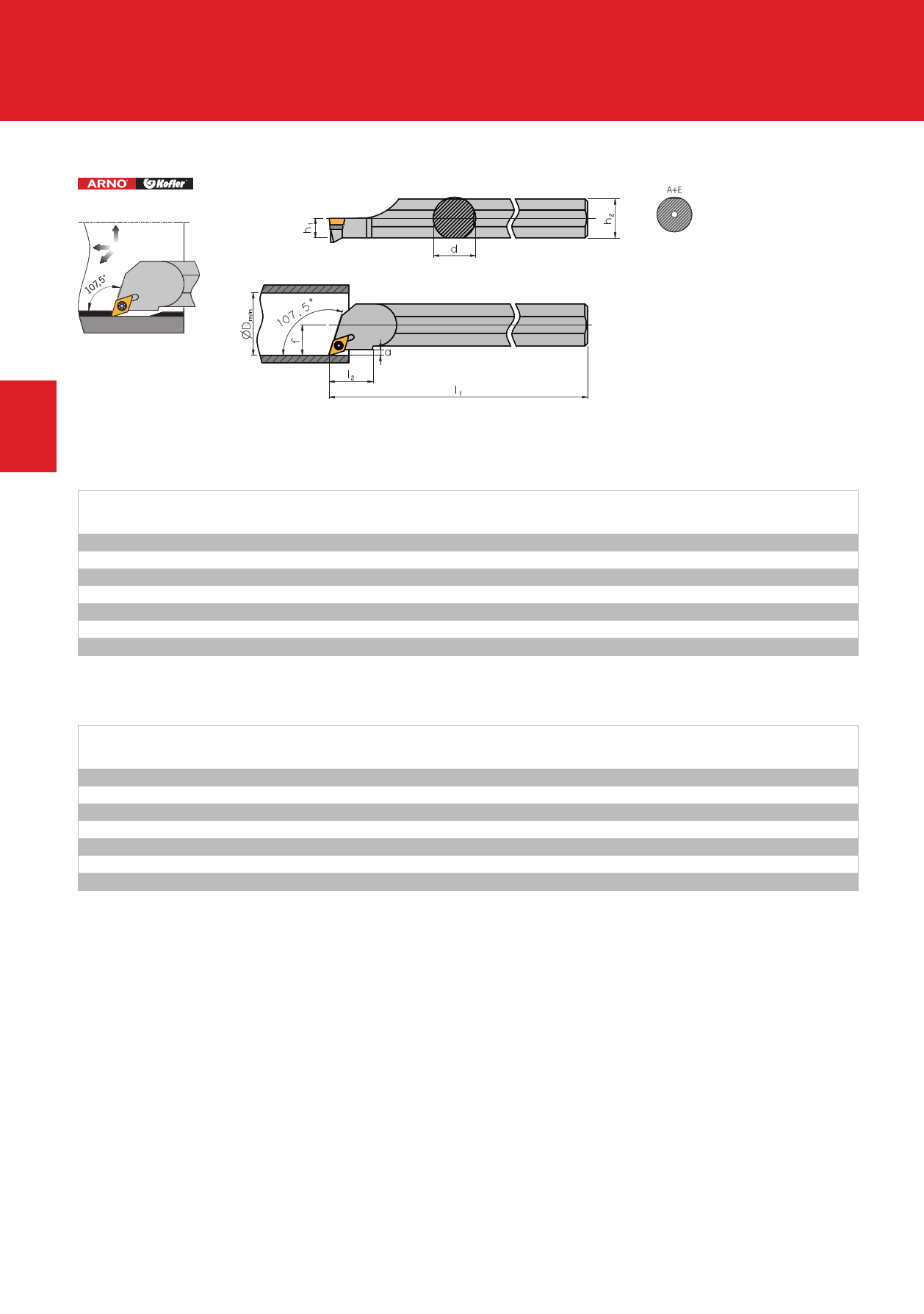

Rechte Ausfhrung abgebildet

Right-hand execution shown

Показано правостороннее исполнение

Wendeschneidplatte

a Dmin Indexable insert

Пластины

2,4 14,0 DC.. 0702..

2,9 17,0 DC.. 0702..

2,9 21,0 DC.. 0702..

2,9 25,0 DC.. 0702..

4,4 31,5 DC.. 11T3..

6,0 40,0 DC.. 11T3..

6,9 49,0 DC.. 11T3..
