Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

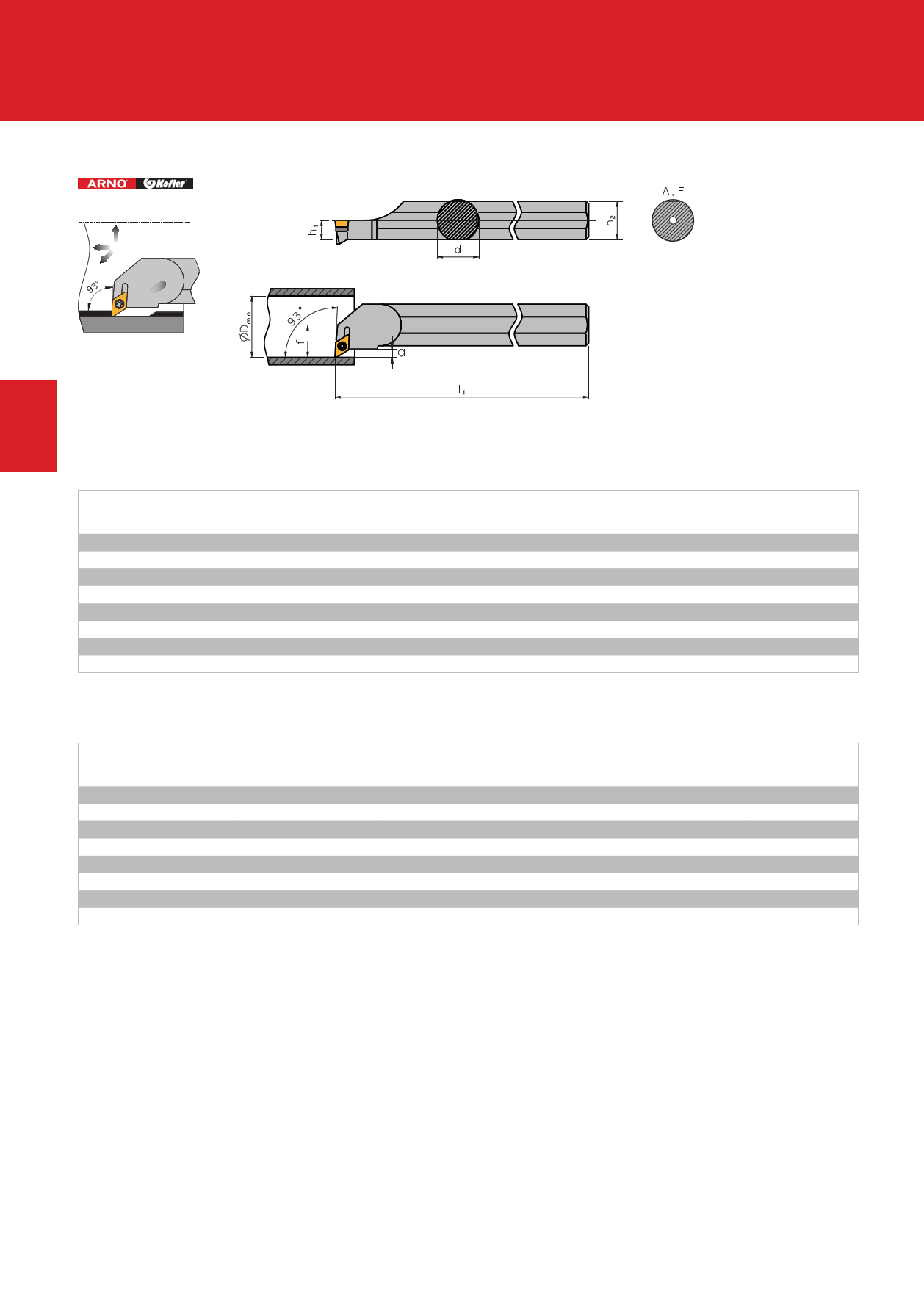

SDUC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1
S10K SDUC R/L 07
10 4,5 9 125
S12Q SDUC R/L 07
12 5,5 11 180
S16R SDUC R/L 07
16 7,5 15 200
S20S SDUC R/L 07
20 9,0 18 250
S20S SDUC R/L 11
20 9,0 18 250
S25T SDUC R/L 11
25 11,5 23 300
S32U SDUC R/L 11
32 15,0 30 350
S40V SDUC R/L 11
40 18,5 37 400
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1
A10H SDUC R/L 07
10 5,0 9,5 100
A12K SDUC R/L 07
12 6,0 11,5 125
A16M SDUC R/L 07
16 8,0 15,5 150
A20Q SDUC R/L 07
20 10,0 19,0 180
A20Q SDUC R/L 11
20 10,0 19,0 180
A25R SDUC R/L 11
25 12,5 24,0 200
A32S SDUC R/L 11
32 16,0 31,0 250
A40T SDUC R/L 11
40 20,0 38,5 300
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
f
7
9
11
13
13
17
22
27
f
7
9
11
13
13
17
22
27
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
a Dmin Indexable insert
Пластины
1,9 14,0 DC.. 0702..
2,9 17,0 DC.. 0702..
2,9 21,0 DC.. 0702..
2,9 25,0 DC.. 0702..
2,9 25,0 DC.. 11T3..
4,4 31,5 DC.. 11T3..
5,9 40,0 DC.. 11T3..
6,9 49,0 DC.. 11T3..
Wendeschneidplatte
a Dmin Indexable insert
Пластины
1,9 14,0 DC.. 0702..
2,9 17,0 DC.. 0702..
2,9 21,0 DC.. 0702..
2,9 25,0 DC.. 0702..
2,9 25,0 DC.. 11T3..
4,4 31,5 DC.. 11T3..
5,9 40,0 DC.. 11T3..
6,9 49,0 DC.. 11T3..
132 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
