Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

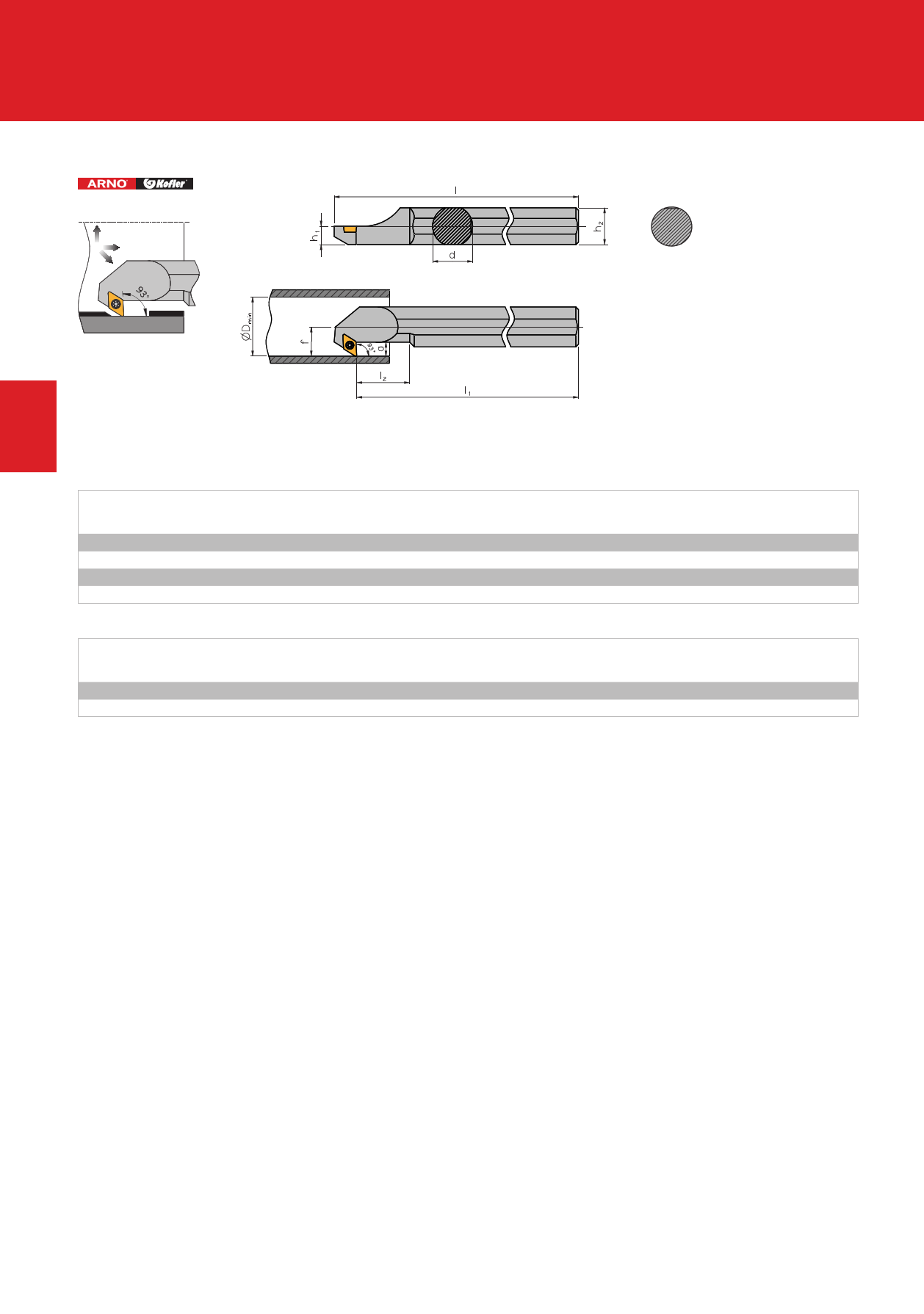

SDXC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d
S12Q SDXC R/L 07
12
S16R SDXC R/L 07
16
S20S SDXC R/L 11
20
S25T SDXC R/L 11
25
h1
5,5
7,5
9,0
11,5
h2
11
15
18
23
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. 12-16.. SDXC R/L 07
.. 20-25.. SDXC R/L 11
Schraube
Screw
Винт
SS 1751
SS 2314
Sortiment besteht aus: 3 Schrauben, 1 Schlssel
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука
l
191,4
211,4
267,6
317,6
l1
180
200
250
300
l2 f
24 9
32 11
40 13
50 17
Schlssel
Key
Ключ
KS 1751
KS 1111
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
a Dmin Indexable insert
Пластины
4,5 17,0 DC.. 0702..
4,5 21,0 DC.. 0702..
10,8 25,0 DC.. 11T3..
10,8 31,5 DC.. 11T3..
Sortiment
Spare part set
Набор комплектующих
S 1751
S 2314
