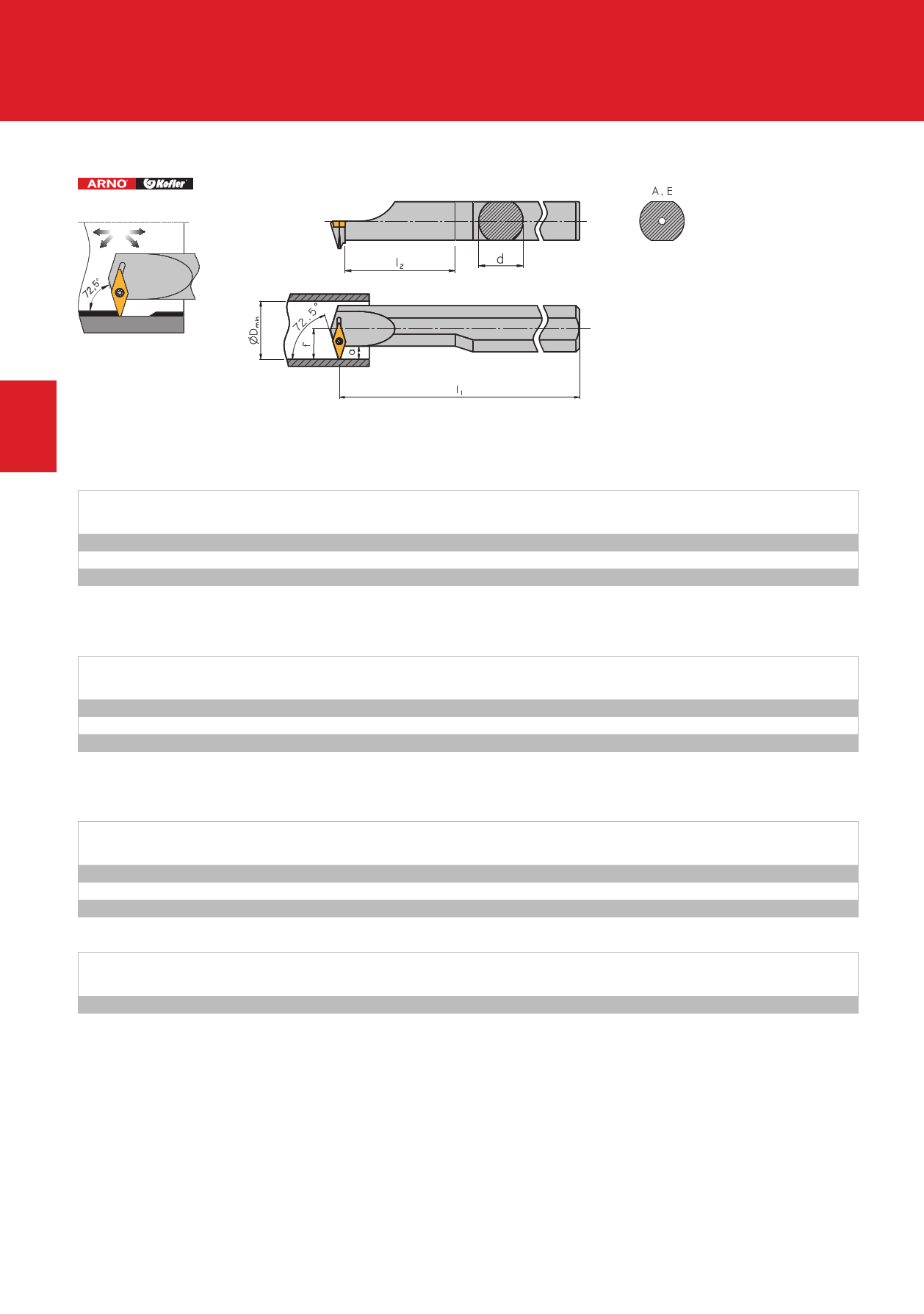

Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом
SVVC R/L Anstellwinkel / Approach angle / Угол в плане: 72,5°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d a l1 l2 f
S10H SVVC R/L 07
10 6 100 22 8
S12K SVVC R/L 07
12 6 125 28 9
S16M SVVC R/L 07
16 5 150 36 11
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d a l1 l2
A10H SVVC R/L 07
10 6 100 22
A12K SVVC R/L 07
12 6 125 28
A16M SVVC R/L 07
16 5 150 36
f
8
9
11
Bohrstangen – Vollhartmetallschaft mit innerer Khlmittelzufuhr
Boring bar – Solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d a l1 l2 f
E10H SVVC R/L 07
10 6 100 32 8
E12K SVVC R/L 07
12 6 125 40 9
E16M SVVC R/L 07
16 5 150 55 11
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. SVVC R/L 07
Schraube
Screw
Винт
SS 5140
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
Dmin Indexable insert
Пластины
13,5 VC.. 0702..
15,5 VC.. 0702..
17,5 VC.. 0702..
Wendeschneidplatte
Dmin Indexable insert
Пластины
13,5 VC.. 0702..
15,5 VC.. 0702..
17,5 VC.. 0702..
Wendeschneidplatte
Dmin Indexable insert
Пластины
13,5 VC.. 0702..
15,5 VC.. 0702..
17,5 VC.. 0702..
Schlssel
Key
Ключ
KS 1886
146 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
