Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

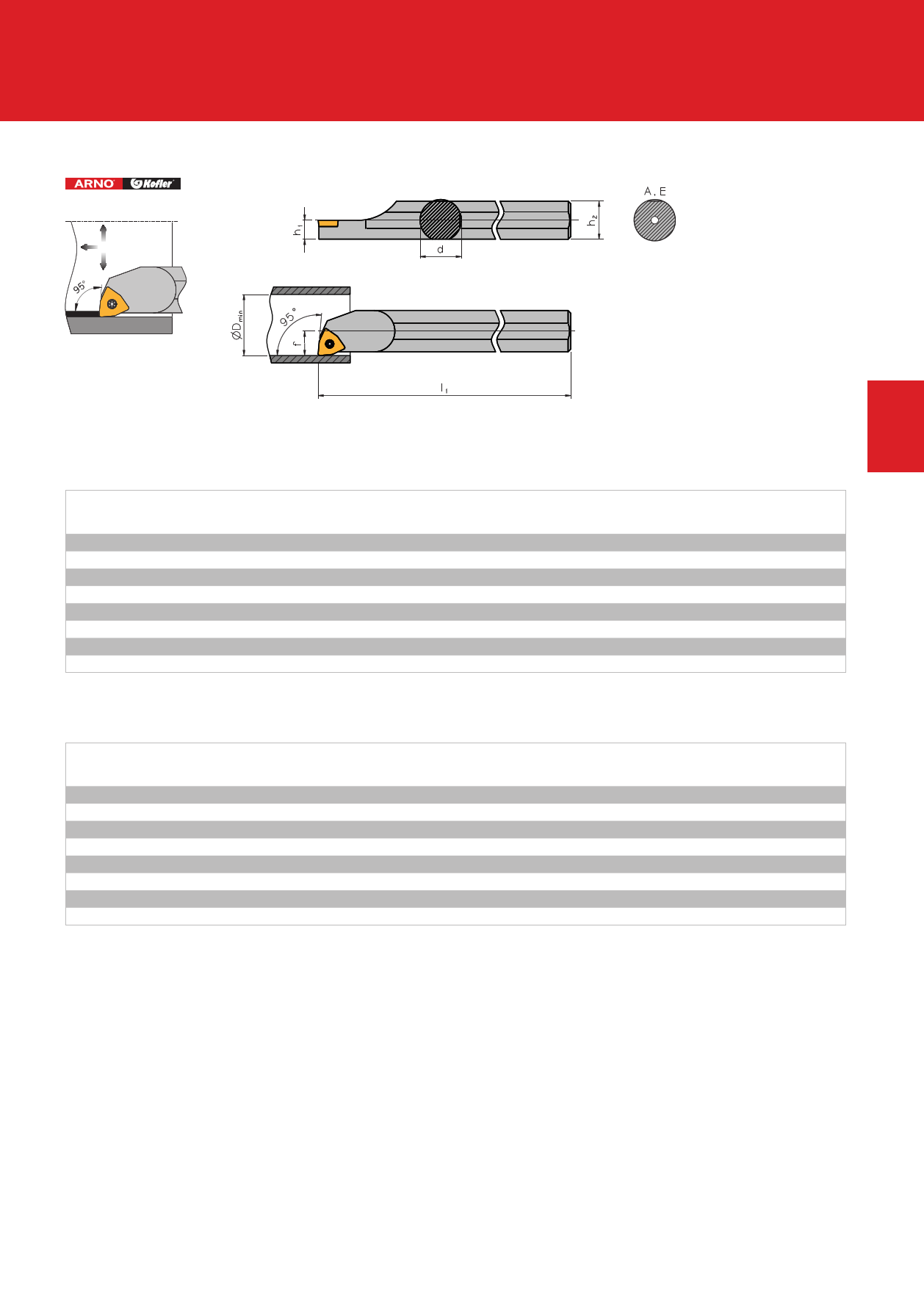

SWLC R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
2
Bezeichnung
Designation
Обозначение
d h1 h2 l1
Wendeschneidplatte
f Dmin Indexable insert
Пластины
S08H SWLC R/L 04
8 3,5 7 100 5 11,0 WC.. 0402..
S10K SWLC R/L 04
10 4,5 9 125 7 14,0 WC.. 0402..
S12Q SWLC R/L 04
12 5,5 11 180 9 17,0 WC.. 0402..
S16R SWLC R/L 06
16 7,5 15 200 11 21,0 WC.. 06T3..
S20S SWLC R/L 06
20 9,0 18 250 13 25,0 WC.. 06T3..
S25T SWLC R/L 06
25 11,5 23 300 17 31,5 WC.. 06T3..
S32USWLC R/L 08
32 15,0 30 350 22 40,0 WC.. 0804..
S40V SWLC R/L 08
40 18,5 37 400 27 49,0 WC.. 0804..
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1
Wendeschneidplatte
f Dmin Indexable insert
Пластины
A08F SWLC R/L 04
8 4,0 7,5 80 5 11,0 WC.. 0402..
A10H SWLC R/L 04
10 5,0 9,5 100 7 14,0 WC.. 0402..
A12K SWLC R/L 04
12 6,0 11,5 125 9 17,0 WC.. 0402..
A16M SWLC R/L 06
16 8,0 15,5 150 11 21,0 WC.. 06T3..
A20Q SWLC R/L 06
20 10,0 19,0 180 13 25,0 WC.. 06T3..
A25R SWLC R/L 06
25 12,5 24,0 200 17 31,5 WC.. 06T3..
A32S SWLC R/L 08
32 16,0 31,0 250 22 40,0 WC.. 0804..
A40T SWLC R/L 08
40 20,0 38,5 300 27 49,0 WC.. 0804..
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
