Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом
SWUC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2

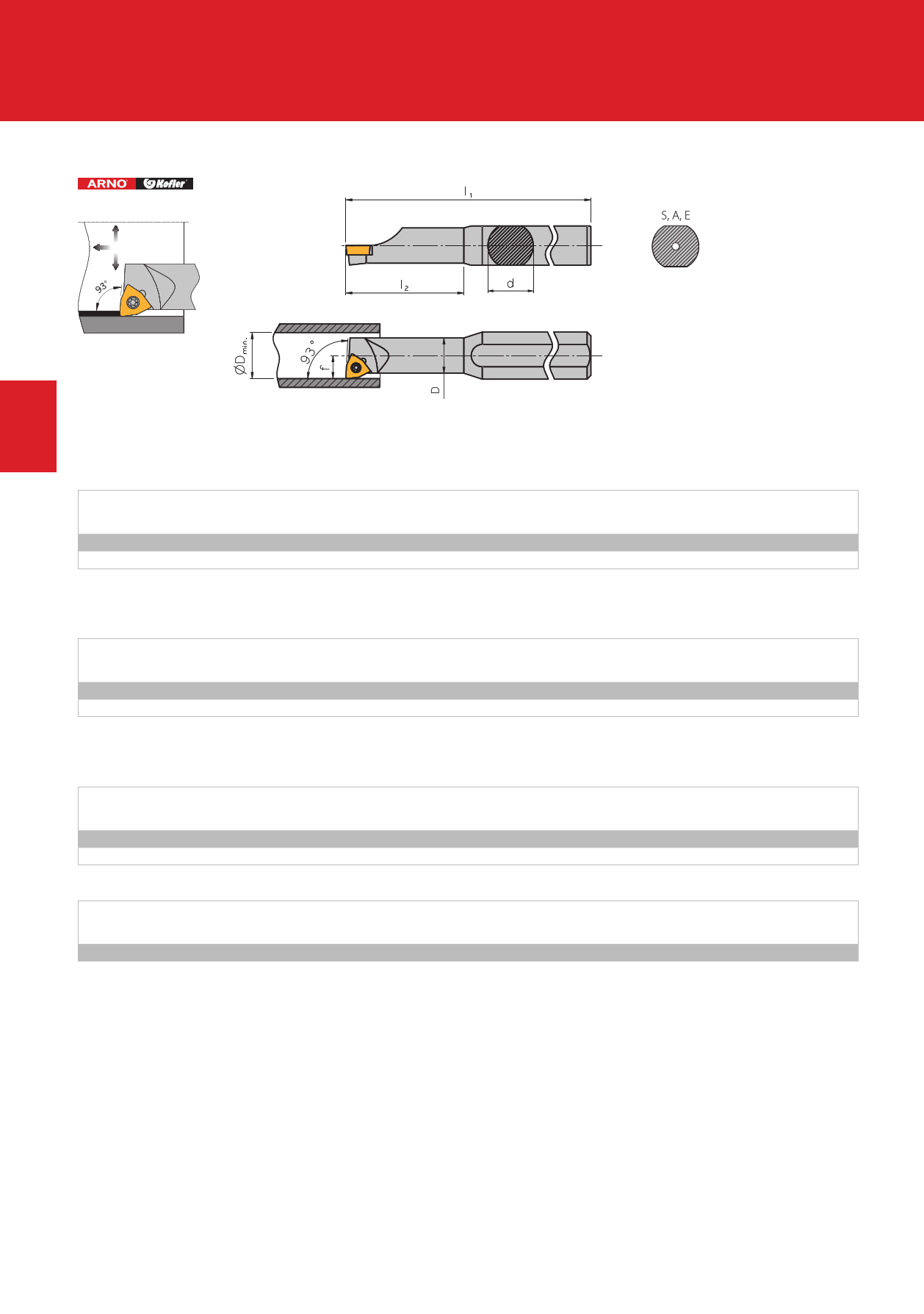

Bohrstangen – mit abgesetztem Stahlschaft
Boring bar – Recessed steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d D l1 l2 f Dmin Indexable insert
Пластины
S0508H SWUC R/L 02
8 5 100 18 2,9 5,8 WC.. 0201..
S0608H SWUC R/L 02
8 6 100 24 3,9 7,8 WC.. 0201..
Bohrstangen – mit abgesetztem Stahlschaft und innerer Khlmittelzufuhr
Boring bar – Recessed steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d D l1 l2 f
A0508H SWUC R/L 02
8 5 100 18 2,9
A0608H SWUC R/L 02
8 6 100 24 3,9
Dmin
5,8
7,8
Wendeschneidplatte
Indexable insert
Пластины
WC.. 0201..
WC.. 0201..
Bohrstangen – Mit abgesetztem Vollhartmetallschaft und innerer Khlmittelzufuhr
Boring bar – Recessed solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d D l1 l2 f Dmin Indexable insert
Пластины
E0508H SWUC R/L 02
8 5 100 24 2,9 5,8 WC.. 0201..
E0608H SWUC R/L 02
8 6 100 32 3,9 7,8 WC.. 0201..
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. SWUC R/L 02
Schraube
Screw
Винт
T 2.03
Schlssel
Key
Ключ
KS 1886
