Wendeschneidplatten – Hochharte Schneidstoffe
Indexable inserts – Ultra-hard cutting materials
Сменные пластины – Сверхтвёрдые режущие материалы
3

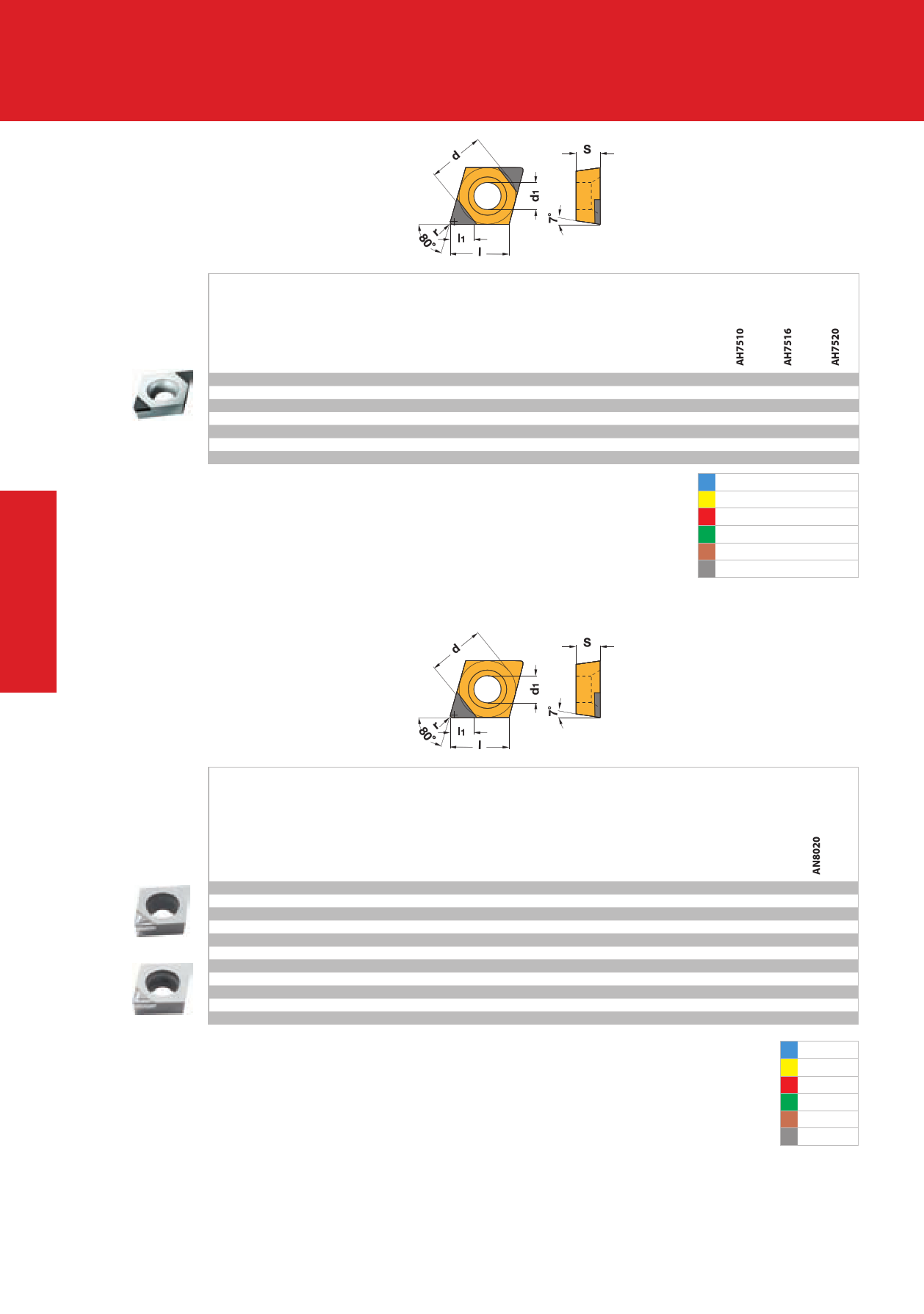

CCGW
Einweg
One-way
Неперетачиваемые
Sorten / Grades / Сплавы
unbeschichtet/
uncoated/без покрытия
Bezeichnung
Designation
Обозначение
d d1 s
l l1min r
CCGW 060202TN-MC
6,35
2,8
2,38
6,45 2,5 (2x)
0,2
zzz
CCGW 060204TN-MC
6,35
2,8
2,38
6,45 2,5 (2x)
0,4
zzz
CCGW 09T302FN-MC
9,52
4,4
3,97
9,7 2,5 (2x) 0,2
z
CCGW 09T302TN-MC
9,52
4,4
3,97
9,7 2,5 (2x) 0,2
zzz
CCGW 09T304FN-MC
9,52
4,4
3,97
9,7 2,5 (2x) 0,4
z
CCGW 09T304TN-MC
9,52
4,4
3,97
9,7 2,5 (2x) 0,4
zzz
CCGW 09T308TN-MC
9,52
4,4
3,97
9,7 2,5 (2x) 0,8
zzz
z Hauptanwendung
Main application
Основное применение
P
M
z Nebenanwendung
Secondary application
Вторичное применение
Kz
N
Sz
Hz z z
CCGT
gelaserte Spanleitstufe
Laser cut chip breaker
Лазерная заточка
Mehrweg
Multiple way
Перетачиваемые
Sorten / Grades
/ Сплавы
unbeschichtet/
uncoated/
без покрытия
Bezeichnung
Designation
Обозначение
d d1 s
l
l1min
r
CCGT 060202FN-PFA
6,35
2,8
2,38 6,45 3,0 0,2
z
CCGT 060204FN-PFA
6,35
2,8
2,38 6,45 3,0 0,4
z
CCGT 09T302FN-PFA
9,52
4,4
3,97 9,70 4,0 0,2
z
CCGT 09T304FN-PFA
9,52
4,4
3,97 9,70 4,0 0,4
z
CCGT 09T308FN-PFA
9,52
4,4
3,97 9,70 4,0 0,8
z
CCGT 060202FN-PMA
6,35
2,8
2,38 6,45 3,0 0,2
z
CCGT 060204FN-PMA
6,35
2,8
2,38 6,45 3,0 0,4
z
CCGT 09T302FN-PMA
9,52
4,4
3,97 9,70 4,0 0,2
z
CCGT 09T304FN-PMA
9,52
4,4
3,97 9,70 4,0 0,4
z
CCGT 09T308FN-PMA
9,52
4,4
3,97 9,70 4,0 0,8
z
z Hauptanwendung
Main application
Основное применение
z Nebenanwendung
Secondary application
Вторичное применение
P
M
K
N
S
H
z
