ARNO - каталог точение и обработка резьбы 2013
ARNO® – Langdrehen
для размещения заказа - info@arno-tools.ru
ARNO® – CNC Auto Lathe
ARNO® – CNC-автоматы продольного точения
Grundhalter
Tool holder
Державки

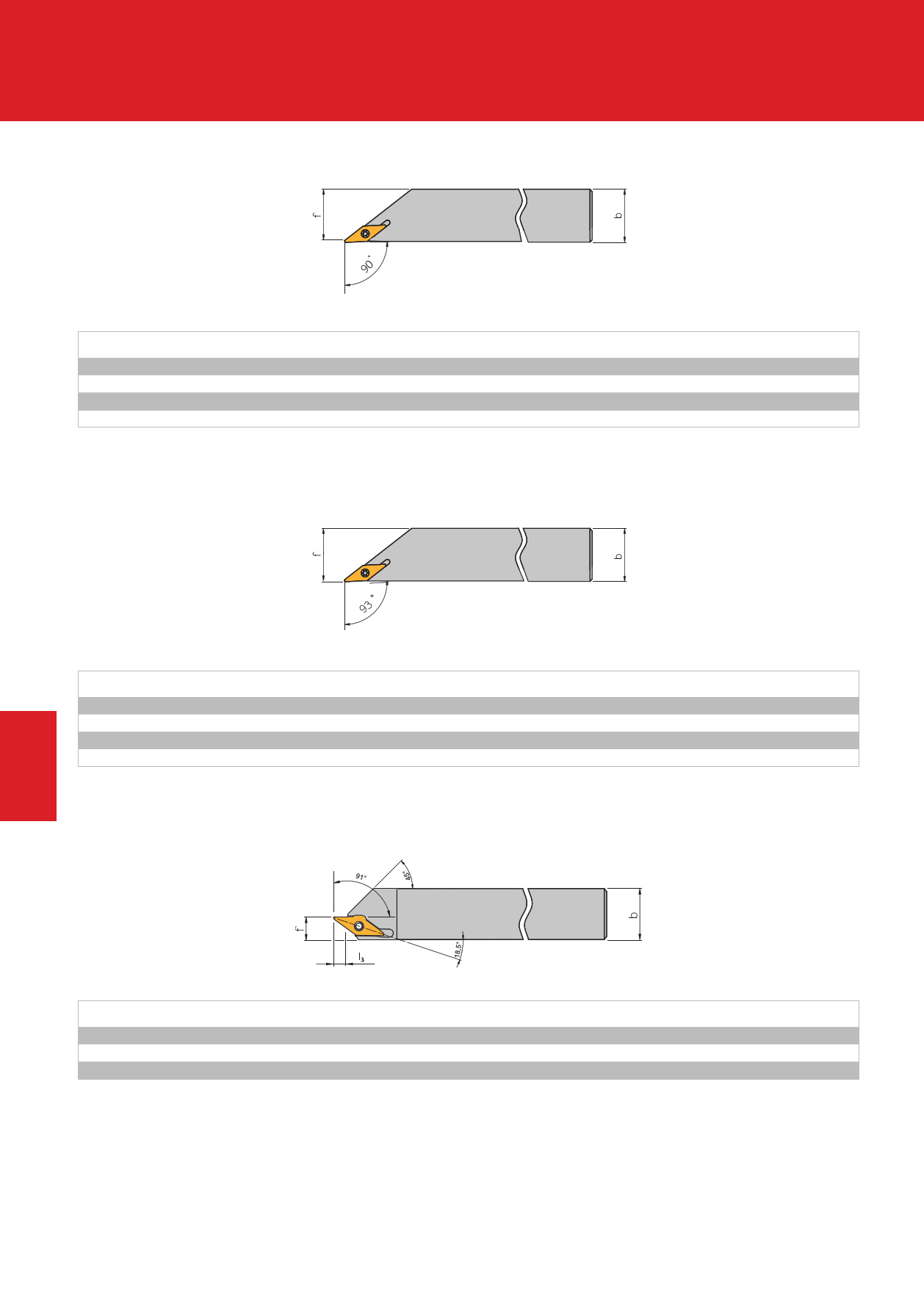

SVAC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
Langdrehen
CNC Auto Lathes
CNC-автоматы продольного точения
Grundhalter / Tool holder / Державки
Bezeichnung / Designation / Обозначение
SVAC R/L 0808 X11-A
SVAC R/L 1010 X11-A
SVAC R/L 1212 X11-A
SVAC R/L 1616 X11-A
h1 / h2
8
10
12
16
b
8
10
12
16
Rechte Ausfhrung abgebildet
Right hand execution shown
Показано правостороннее исполнение
l f = b Wendeschneidplatte / Indexable insert /Пластина
115 8 VC.. 1103…
115 10 VC.. 1103…
130 12 VC.. 1103…
130 16 VC.. 1103…
SVJC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Langdrehen
CNC Auto Lathes
CNC-автоматы продольного точения
4
Grundhalter / Tool holder / Державки
Bezeichnung / Designation / Обозначение
SVJC R/L 0808 X11-A
SVJC R/L 1010 X11-A
SVJC R/L 1212 X11-A
SVJC R/L 1616 X11-A
h1 / h2
8
10
12
16
b
8
10
12
16
Rechte Ausfhrung abgebildet
Right hand execution shown
Показано правостороннее исполнение
l f = b Wendeschneidplatte / Indexable insert /Пластина
115 8 VC.. 1103…
115 10 VC.. 1103…
130 12 VC.. 1103…
130 16 VC.. 1103…
SV91C R/L Zum Rckwrtsdrehen / for back turning / Для обратного точения
Langdrehen
CNC Auto Lathes
CNC-автоматы продольного точения
Grundhalter / Tool holder / Державки
Bezeichnung / Designation / Обозначение h1 / h2
b
l
l2
f
SV91C R/L 1212 X11-A
12 12 130 5
7,5
SV91C R/L 1616 X11-A
SV91C R/L 2020 X11-A
16 16 130 5 7,5
20 20 120 5 7,5
Achtung: Rechter Halter Linke Wendeschneidplatte
Achtung: Linker Halter Rechte Wendeschneidplatte
Remark: Right-hand holder Left-hand indexable insert
Remark: Left-hand holder Right-hand indexable insert
Примечание: Правосторонняя державка Левосторонняя пластина
Примечание: Левосторонняя державка Правосторонняя пластина
Hinweis: Weitere Grundhalter zum Langdrehen finden Sie in den Kapiteln 1 und 2.
Remark: More toolholders for CNC auto lathes can be found in chapters 1 and 2.
Примечание: Другие державки для автоматов продольного точения представлены в разделах 1 и 2.
Rechte Ausfhrung abgebildet
Right hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte / Indexable insert /Пластина
VCG.. 1103...
VCG.. 1103...
VCG.. 1103...
318 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
